Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

'Phoenix Contact' Sorkapocs adattár: -Sorkapocs modulok

'Törzsadatbázisok kezelése' modul

Elérés:

Menü:

E L E K T R O Törzsadatbázis kezelés...



Nyomógomb:

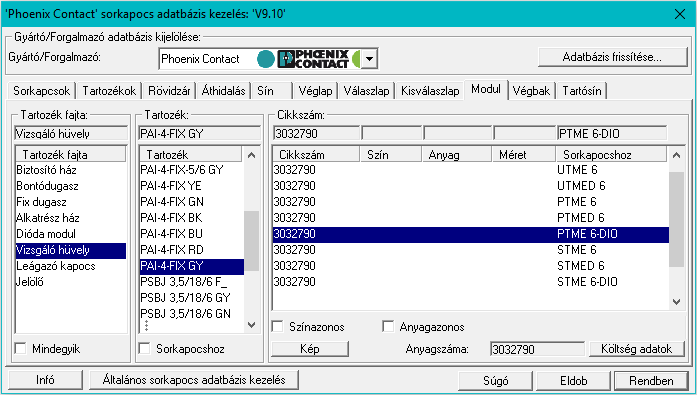

Ez a fejezet tartalmazza a 'Phoenix Contact' sorkapcsokhoz alkalmazható kiegészítő modulokat. Ezek LED kijelzők, biztosítóbetétek és hasonló, sorkapocsba építhető elemek lehetnek. A sorkapocs modul funkció lista három szintre tagolt:

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

A sorkapocs modulok kezeléséhez a sorkapocs funkciók /rövidzárás, sínezés és áthidalás/ használatához kialakított terminológia van alkalmazva. Ha a modul használatához további elem beépítésére van szükség, akkor az a hüvely és csavarhoz hasonlóan automatikusan kezeli a rendszer.

[tartozék]

sorkapocs modul elem. (1darab)

[hüvely]

(1 darab) [ha szükséges!]

[csavar]

(1 darab) [ha szükséges!]

Tartozék fajta:

Ez a szint a különböző típusú, rendszerű sorkapocs kiegészítő elemek listáját tartalmazza.

Tartozék:

Ez a szint az azonos típusú, rendszerű sorkapocs kiegészítő elemek listáját tartalmazza.

Funkció:

Ez a lista tartalmazza a konkrét sorkapocs kiegészítő elemek beépítéséhez szükséges további kiegészítő elemeket.

A sorkapocs kiegészítő modul funkció lista az alábbi 'szűrők' bekapcsolásával szűkíthető:

'Mindegyik'

A kapcsoló bekapcsolt állapotában valamennyi sorkapocs fajtához tartozó sorkapocs modul kombináció megjelenik a 'Funkció' listában.

A kapcsoló bekapcsolt állapotában a 'Tartozék fajta' lista érvénytelen, mert a kijelölésre nincs szükség, hiszen ekkor valamennyi fajtához tartozó sorkapocs kiegészítő modul kombináció megjelenik a 'Funkció' listában.

'Sorkapocshoz'

A kapcsoló bekapcsolt állapotában csak a sorkapocs kijelölésben kiválasztott sorkapocs típushoz alkalmazható sorkapocs kiegészítő modulok jelenek meg a 'Tartozék fajta' listában. És ugyanígy csak a kiválasztott sorkapocs típushoz alkalmazható sorkapocs kiegészítő modul kombinációk jelennek meg a 'Funkció' listában.

Ha a szűrő kapcsolók hatására nem található funkció az adatbázisban, akkor a 'Funkció' listában a következő jelenik meg.


Tartalom:

'Phoenix Contact' sorkapocs tervezés

'Phoenix Contact' sorkapocs adattár

- Sorkapcsok

- Tartozékok

- Rövidzár

- Áthidalás

- Sínezés

- Véglapok

- Válaszlapok

- Kis válaszlapok

- Sorkapocs modulok

- Végbakok

- Tartósínek


Korlátozások/megjegyzések:

A sorkapocs tartozék kiválasztásának felhasználói beállítását a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\TerminalV10.Ini' állományban tárolja.
