Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

IEC-61850 szabvány alkalmazása az OmegaCAD ELEKTRO rendszerben

Mező és állomásszintű védelmi és irányítástechnikai kommunikáció tervezés modul

Elérés:

Menü:

E L E K T R O KOMMUNIKÁCIÓS tervezek készítése

Kommunikáció tervezés

Kommunikációs kapcsolatok táblázat készítése...

Szerszámos:

A 'Kommunikációs kapcsolatok táblázat készítése: ' parancs segítségével, a kommunikációs terven elhelyezett kapcsolatok táblázatos listáját lehet elhelyezni. Ha már helyeztünk el ilyen tartalmú táblázatot, akkor a funkció megmutatja, hogy az a terv melyik lapján található, és azt is jelzi, ha az elhelyeztt táblázat tartalmában, vagy szerkesztési tulajdonságában eltér-e a pillanatnyi állapottól. Ha igen, akkor elegendő a táblázat frissítése.

---> ---> ---> --->

'Hasáb szélessége:'

A csoportban a készítendő táblázat kommunkációs kapcsolat nevét tartalmazó hasáb szélességét állítjuk be. A kommunikációs kapcsolat vonal jelleget tartalmazó hasáb szélessége mindig állandó és a beállítás szerinti.

Automatikus

Ennek a beállításnak az esetén a rendszer a kommunikációs kapcsolat név hasáb szélességét a felirat hosszától függően számítja ki.

Állandó

Ennek a beállításnak az esetén a kommunikációs kapcsolat név hasáb szélessége a felhasználói beállítás szerinti lesz.

Mindkét beállítás esetén a kommunikációs kapcsolat vonal hasáb szélességénél a felhasználói beállítás szerinti lesz érvényben.

'Tulajdonság megőrzése:'

A csoportban a készítendő kommunikációs kapcsolatok táblázat tulajdonságainak megőrzését állítjuk be.

Megőrzi a saját tulajdonságait

Ebben az esetben tárolódik a szerkesztés során beállított összes megjelenítési tulajdonság. Lehetőség van a kommunikációs kapcsolatok táblázat tulajdonságait a beállítás sablonba másolni a gombbal. Ekkor más kommunikációs kapcsolat táblázatok megjelenítését azonossá tehetjük a most szerkesztettel.

Ha a sablon tulajdonságaival módosítani akarjuk a szerkesztendő kommunikációs kapcsolatok táblázat megjelenését, akkor azt a gombbal tehetjük meg! Ha nem ez az opció van kijelölve, akkor a fenti gombok érvénytelenek.

Felveszi a sablon tulajdonságait

Ebben az esetben a kommunikációs kapcsolatok táblázat megjelenése mindig az aktuális sablon megjelenésével lesz azonos. A kommunikációs kapcsolatok táblázat frissítése esetén a megjelenés mindig az aktuális sablon megjelenésének megfelelően módosul.

'Fejléc felirat:'

A csoportban a készítendő táblázat fejléc feliratát állítjuk be.

A szerkesztő ablakba beírt szöveg megjelenik a táblázat fejlécében. Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

'Szerkesztési jellemzők:'

A csoportban a készítendő táblázat vonalainak és feliratainak jellemzőit adjuk meg. Itt állítjuk be a sor magasságokat is.

Keretvonal

A kommunikációs kapcsolatok táblázatot határoló vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)

Elválasztó vonal

A kommunikációs kapcsolatok táblázat hasábjait és sorait elválasztó vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)

Fejléc felirat

A kommunikációs kapcsolatok táblázat fejlécében megjelenő felirat tulajdonságait állíthatjuk be. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Táblázat felirat

Ezzel a felirat jelleggel jelennek meg a 'tervezett' kommunikációs kapcsolatok vezetéknévei a táblázatban. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Fej:

A kommunikációs kapcsolatok táblázat fejléc sor magassága a rajzlapon [mm]-ben.

Sor:

A kommunikációs kapcsolatok táblázat adat sor magassága a rajzlapon [mm]-ben.

Ajánlott beállítás:

Az ajánlott beállítások gombra kattintva a táblázat tulajdonságai felveszik az alap beállításokat.

'Elhelyezés módja:'

A csoportban a készítendő táblázat elhelyezés módját állítjuk be.

Pozícionálással

Ha még nem történt táblázat elhelyezés korábban a tervlapokon, akkor csak ez a rádió gomb érvényes, és a tervező által kiválasztott pozícióba kerül elhelyezésre a táblázat. Amennyiben már történt korábban táblázat elhelyezés valamelyik tervlapon, a rendszer autómatikusan törli valamennyit, és az új táblázat pozíciójának kiválasztása a tervező feladata. Ebben az esetben ez a gomb látható.

Frissítéssel

Ha még nem történt táblázat elhelyezés korábban a tervlapokon, akkor ez a rádió gomb érvénytelen. Amennyiben már történt korábban táblázat elhelyezés valamelyik tervlapon, és elhelyzés esetén ez a rádió gomb van kiválasztva, akkor a régi táblázatok törlésre kerülnek és a pozíciójukba autómatikusan felszerkesztődik az új táblázat. Ebben az esetben nincs szükség pozícionálásra az elhelyezésnél. Ebben az esetben ez a gomb látható.

'A táblázat elhelyezve:'

A csoportban a már elhelyezett táblázat lapjára lehet ugrani a gomb megnyomásával.

Ezen a lapon

A gomb érvénytelen ha a táblázat még nem került elhelyezésre. Ellenkező esetben mutatja a táblázat melyik lapon van elhelyezve. Megnyomásakor a táblázat lapjára ugrik a rendszer.

'Állapot visszajelző információs sáv:'

A csoportban a táblázat elhelyezésével kapcsolatos információkról kapunk tájékoztatást. Egy ikonból és egy szöveges leírásból áll, a szöveges leírás megjelenik a szöveges rajzon mozdulatlan hagyott kurzor mellett is.

Az elhelyezett táblázat mindenben megegyezik a terv tartalommal és a szerkesztési tulajdonságokkal.

A táblázat még nincs elhelyezve a terven!

Az elhelyezett táblázat szerkesztési tulajdonság nem azonos a beállítottal!

Az elhelyezett táblázat tartalom nem azonos a terv tartalommal!

Az elhelyezett táblázat tartalom és szerkesztési tulajdonság nem azonos a terv tartalommal és tulajdonságokkal!

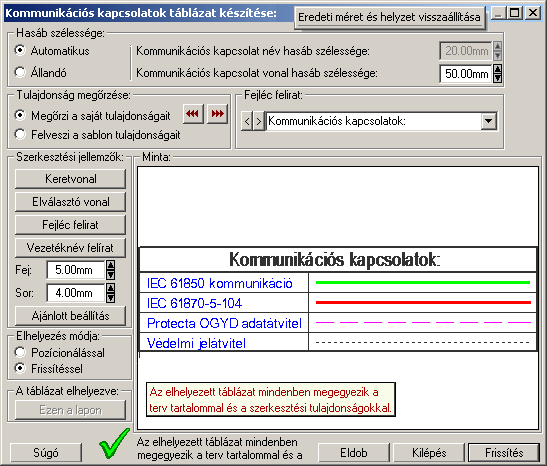

Az aktuális beállításnak megfelelő kommunikációs kapcsolatok táblázat megjelenése a minta rajzban mindig látható.

A gomb megnyomására megjelenik ez a súgó.

A gomb megnyomásával a rendszer kilép a kommunikációs kapcsolatok táblázat készítéséből táblázat elhelyezés nélkül, és az ezközölt változások érvényüket vesztik.

A gomb megnyomásával a rendszer kilép a kommunikációs kapcsolatok táblázat készítéséből táblázat elhelyezés nélkül, és az ezközölt változások elmentésre kerülnek.

A gomb megnyomásával a rendszer elkészíti a kommunikációs kapcsolatok táblázatot, majd azt úsztatva elhelyezhetjük a rajzon (amennyiben a 'Pozícionálással' rádió gomb van kijelölve). Amennyiben a táblázat elhelyezésekor más rajzi elemek takarásba kerülnek, a rendszer az alábbi hibaüzenetet adja:

Abban az esetben, ha a teljes táblázat, vagy csak annak egy része a rajzi területet meghatározó pecsét területén kívül esik, a rendszer az alábbi hibaüzenetet adja:

A gomb megnyomásával a rendszer frissíti a kommunikációs kapcsolatok táblázatot(amennyiben a 'Frissítéssel' rádió gomb van kijelölve).Amennyiben a táblázat frissítésekor más rajzi elemek takarásba kerülnek, a rendszer az alábbi hibaüzenetet adja:

Abban az esetben, ha a teljes táblázat, vagy csak annak egy része a rajzi területet meghatározó pecsét területén kívül esik, a rendszer az alábbi hibaüzenetet adja:


Lásd:

Kommunikációs kapcsolat szerkesztése...

Kommunikációs kapcsolat módosítása

Kommunikációs kapcsolat törlése

Kommunikációs kapcsolat lista karbantartása...


Korlátozások/megjegyzések:

A dialógus ablak átméretezhető. Az átméretezett értékeket a rendszer megőrzi!

A címsorban az egér jobb oldali gombjának lenyomásával a felugró menüben a 'Eredeti méret és helyzet visszaállítása' menüpont választásával a dialógus ablak eredeti helyzete és mérete visszaállítható.

Az OmegaCAD ENGINEER rendszer a táblázat fejléc szövegeket a 'x:\V10.x..\OmegaWin32\UserSettings\IEC-Engineer.Ini' állományban tárolja.

Az OmegaCAD ENGINEER rendszer a táblázat készítés sablon beállításait a 'x:\V10.x..\OmegaWin32\UserSettings\UserV8.Ini' állományban tárolja.
