Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

IEC-61850 szabvány alkalmazása az OmegaCAD ELEKTRO rendszerben

Mező és állomásszintű védelmi és irányítástechnikai kommunikáció tervezés modul

Elérés:

Menü:

E L E K T R O KOMMUNIKÁCIÓS tervezek készítése

Kommunikáció tervezés

Kommunikációs kapcsolat lista karbantartása...

Szerszámos:

A funkció panelon, a mezőben a kommunikációs kapcsolatokat és azok megjeneítését meghatározó vonal tulajdonságait állíthatjuk be.

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

A listán, a kijelölt kommunikációs kapcsolat tulajdonságait adhatjuk meg. A müködési kapcsolatok megjelennek a kommunikációs blokkvázat terveken mint pl.: működtető kör és a mérőváltó kör terveken. Ezekhez külön tulajdonságokat rendelünk:

Kommunikációs kapcsolat elnevezése

A listába felvett kommunikációs kapcsolatokat névvel láthatjuk el.

Az OmegaCAD ELEKTRO rendszerben az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

A beállított kommunikációs kapcsolat elnevezését, és vonal típusát a rajzon a későbbiekben bármikor megváltoztathatjuk az általunk kívántra.

A 'Kommunikációs kapcsolat elnevezés' módosítása elvégezhető a lista ablakban is a listasorban a 'Kommunikációs kapcsolat elnevezés' hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. Ebből az ablakból szerkesztés után úgy léphetünk ki, hogy:

  • Az egérrel egy másik adatsorra kattintunk, de a dupla kattintási időn belül nem kattintunk egyik adatsorra sem! Ekkor a kijelölés az új adatsorra kerül.
  • Az 'Esc' billentyűt megnyomjuk. A kijelölés ezen az adatsoron marad. De a szerkesztő ablakban történt változások ekkor nem kerülnek rögzítésre.
  • Az 'Enter' billentyűt megnyomjuk. A kijelölés, ha van még, azaz nem az utolsó adatsoron álltunk, a következő adatsorra kerül, és ezen az új adatsoron szintén ebben a szerkesztő ablakban végezhetjük az adatmegadást. Ha szükséges, a rendszer görgeti a lista ablakot. (Ha a lista ablak alján történik a szerkesztés.)
  • A lefelé nyíl billentyűt megnyomjuk. A működés ugyan az, mint az 'Enter' billentyű esetén.
  • A felfelé nyíl billentyűt megnyomjuk. A működés hasonló a lefelé nyíl billentyű működéséhez, de a szerkesztő adatsor, ha van még, azaz nem az első adatsoron álltunk, az előző adatsorra ugrik, és ott folytathatjuk az adat megadást.
  • Kommunikációs kapcsolat vonal a rajzon

    Az egyes kommunikációs kapcsolatokhoz a terven való megkülönböztetésre eltérő vonal stílust rendelhetünk. A kommunikációs kapcsolat a terven ezzel a vonal stílussal jelenik meg. Beállítása a jelére vagy a jelre történő kattintás után a Vonal stílus beállítása panelen történik.

    A 'Kommunikációs kapcsolat vonal a rajzon' módosítás elvégezhető a lista ablakban is a listasorban a 'Kommunikációs kapcsolat vonal a rajzon' hasábban elvégzett dupla egér kattintás után megjelenő Vonal stílus beállítása panelen.

    Az Ezen a lapon oszlopban egy jelet láthatunk, ha az aktuális tervlapon szerepel a sorban lévő kommunikációs kapcsolat. A jellel ellátot kommunikációs kapcsolat törlése nem megengedett.

    Alap helyzetben, a lista megjelenésekor a Más a lapokon oszlopban nem látható jelölés. Az oszlopban egy dupla egér kattintással hozhatjuk elő, hogy mely kommunikációs kapcsolatok szerepelnek még az aktuális terv különböző tervlapjain. A dupla egér kattintás hatására azokban a sorokban jelenik meg a jelölés amelyek megtalálhatóak más tervlapokon. A jellel ellátot kommunikációs kapcsolat törlése nem megengedett. A megjelent jelölések mindaddig láthatóak, míg más tervlapra nem lapozunk. (Ha a listából törölni akarunk egy kommunikációs kapcsolatot a rendszer végigfuttatja a kommunikációs kapcsolatokat, így automatikusan megjellenek a jelölések.)

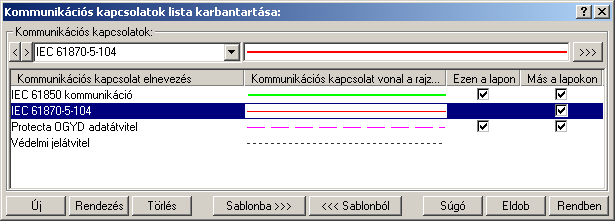

    A 'Kommunikációs kapcsolat lista karbantartása:' funkciói:

    Új kapcsolat felvétele a listára

    Megnyomása után az Új gomb mellett egy ablak jelenik meg amiben az aktuálisan kijelölt vezeték tulajdonságaival megegyező vezetéket vesz fel a rendszer. Az új kommunikációs kapcsolat beállításai megegyeznek a 'Kommunikációs kapcsolatok lista:' aktuálisan kijelölt kapcsolatának tulajdonságaival. Miután beállítottuk a számunkra megfelelő kapcsolatot a gomb megnyomásával bekerül a kapcsolatok listának a végére. Érvénytelen a gomb, ha már nem lehet több vezetéket felvenni a listába, vagy ha nem módosítottunk a kezdeti értékek valamelyikén. (Elnevezés, vagy vonal tulajdonság.)

    'Insert'

    Új vezetéket illeszthetünk be az aktuálisan kijelölt vezeték elé a billentyűzet 'Insert' gombjának megnyomásával. A beállítások megeggyeznek az előzőekkel, az eltérés csupán annyi, hogy a listában a kijelölt elé szúrja be az új kommunikációs kapcsolatot.

    Nem adhatuk meg azonos nevű kommunikációs kapcsolatokat. Ha új, vagy meglévő kommunikációs kapcsolat nevét egy a már a listán meglévővel azonosra akarjuk megadni, akkor a fenti hibajelzést kapjuk.

    A kommunikációs kapcsolatok lista rendezése

    Megnyomása után a kommunikációs kapcsolatok lista rendezése ablakba jutunk. A listán megadhatjuk az aktuálisan kijelölt kommunikációs kapcsolat helyét. A rendezés végrehajtásához a kívánt listasorra való dupla kattintással, vagy a gombbal kell kilépni.

    A 'Rendezés:' dialógus ablakban használhatjuk az automatikus rendezést is csökkenő, vagy növekvő sorrendben.

    A 'Rendezés' végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott lista sort ebbe a sorba helyezi át a rendszer.

    A kommunikációs kapcsolat lista sorrendjének csak a kommunikációs kapcsolat táblázatban történő megjelenési sorrendben van szerepe.

    A kommunikációs kapcsolat lista kijelölt elemének törlése

    A gomb megnyomásával az aktuálisan kijelölt elemet törölhetjük a listáról.

    A kommunikációs kapcsolat csak akkor törölhető, ha az nincs használatban az aktuális tervlapon vagy a terv más lapjain. Ezért ezt a törlés végrehajtása előtt a rendszer ellenőrzi.

    Ha az aktuális lapon a kommunikációs kapcsolat használatban van, akkor a következő hiba jelzést azonnal küldi a rendszer: A kommunikációs kapcsolat felhasználását a kommunikációs kapcsolat lista jobb oldalán lévő két oszlopban a megfelelő sorhoz illesztett jel jelzi számunkra.

    Ha a tervlapon nincs a vezeték használva akkor az összes tervlapot ellenőrzi a rendszer. Az ellenőrzés végén a kommunikációs kapcsolat felhasználástól függően törli a vezetéket a rendszer, vagy az előbbi hibaüzenetet küldi.

    'Delete'

    A kommunikációs kapcsolat törlése végrehajtható a billentyűzet 'Delete' gombjának megnyomásával is a fenti feltételek szerint.

    A kommunikációs kapcsolat törlése végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ehhez a kurzort a lista ablakon kívülre kell mozgatni. Ezt a megjelenő "szemetes" kurzor jól láthatóan jelzi számunkra! Ha ilyen helyzetben engedjük fel az egérgombot, a kiválasztott lista sort törli a rendszer a fenti feltételek szerint.

    A kommunikációs kapcsolatok lista tárolása felhasználói sablonba

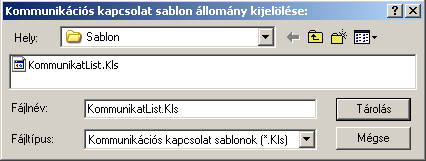

    A funkció segítségével az általunk összeállított kommunikációs kapcsolatok listát a tallózó segítségével egyéni kommunikációs kapcsolat listába menthetjük.

    Kommunikációs kapcsolatok lista sablon betöltése az aktuális listába

    A funkció segítségével az általunk korábban eltárolt kommunikációs kapcsolatok listát illeszthetjük az aktuális kommunikációs kapcsolatok listánkhoz. A sablonból való betöltés során sablonban található minden olyan kommunikációs kapcsolat, amely nem található az aktuális kommunikációs kapcsolatok listán, a kommunikációs kapcsolatok lista végére másolódik. Az aktuális listán és a sablonban is megtalálható kommunikációs kapcsolatok változatlanok maradnak!

    Lebegő menü

    Az ablak területe fölött a jobb oldali egérgomb felengedésére, az alábbi lebegő menü jelenik meg a kurzor mellett:

    Így a leggyakoribb változástatások még gyorsabban, kézenfekvőbben végrehajthatóak.


    Kilépés a kommunikációs kapcsolatok lista karbantartása funkcióból a változtatások mentése nélkül. Minden itt elvégzett módosítás eldobásra kerül. A módosítások nem állíthatók vissza.

    Kilépés a kommunikációs kapcsolatok lista karbantartása funkcióból a változtatások mentésével. Minden itt elvégzett módosítás érvénybe lép. A módosítások nem állíthatók vissza.


    Lásd:

    Kommunikációs kapcsolat szerkesztése

    Kommunikációs kapcsolat módosítása

    Kommunikációs kapcsolat törlése

    Kommunikációs kapcsolatok táblázat készítése...


    Korlátozások/megjegyzések:

    FIGYELEM!!! Az aktuálisan szerkesztett kommunikációs blokkvázlat terveken a kommunikációs kapcsolat lista bármi nemű módosításával a tervlapokon lévő kommunikációs kapcsolatok a beállítottra változnak!

    Az OmegaCAD ELEKTRO rendszerben az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

    Az OmegaCAD ENGINEER rendszer Kommunikációs kapcsolatokra vonatkozó korlátait lásd itt!

    Az OmegaCAD ENGINEER rendszerben a kommunikációs kapcsolat sablonok '.Kls' állományban tárolódnak.

    Az OmegaCAD ENGINEER rendszerben a kommunikációs kapcsolat sablonok alapértelmezési könyvtára a 'x:\V10.x..\OmegaWin32\Template\'

    Az OmegaCAD ENGINEER rendszer a kommunikációs kapcsolatokhoz rendelhető elnevezés szövegeket a 'x:\V10.x..\OmegaWin32\UserSettings\Engineer.Ini' állományban tárolja.
