Goose üzenetek az OmegaCAD ENGINEER rendszerben

Az IEC 61850 alkalmazásával a berendezések működését megvalósítot áramkörök közül több áramkör is megszünt galvanikus kapcsolatként megépített áramkörként. A korábban huzalozott áramkörök a kommunikációs hálózaton a GOOSE üzenetekkel továbbított adatok átvitelével kerülnek megvalósításra. Ezek az áramkörök az egész berendezés működését alapvetően befolyásolják, de a berendezés dokumentációjában grafikusan értelmezhető formában nem találhatók meg. Így a berendezés működése a rajzos dokumentációk segítségével nem tekinthetőek át teljes körűen. Nem érthetők meg. Nem ellenőrizhetők.

Az OmegaCAD ENGINEER rendszer GOOSE üzenetekkel foglalkozó része ezt pótólja. A GOOSE üzenetek ethernetes hálózaton elküldött három féle hálózati forgalom típusa szerint, Unicast, Multicast és Broadcast a megjelenítést a hagyományos tervezési módban megszokottakkal azonos módon ábrázoljuk. Úgy mint pont - pont kapcsolat, vagy mint egyenpotenciál, azaz mint körvezetékkel kialakított kapcsolatok.

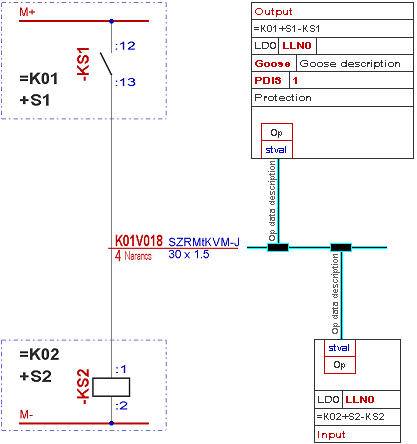

Az alábbi ábrán a hagyományosan kiépített, galvanikus kapcsolattal kiépített pont - pont kapcsolat és ugyanerre GOOSE üzenettel megvalósított pont - pont kapcsolat megjelenítését mutatjuk meg.

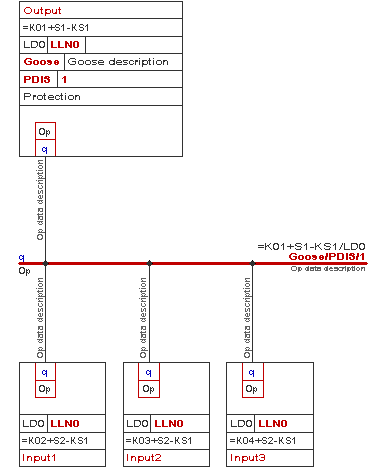

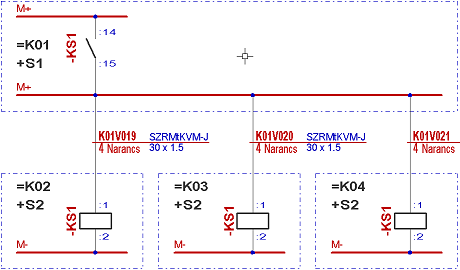

A következő ábrán a hagyományosan kiépített, galvanikus kapcsolattal kiépített körvezetékkel kialakított kapcsolatokat és ugyanerre a GOOSE üzenettel megvalósított Multicast és Broadcast kapcsolat megjelenítését mutatjuk meg.

Az OmegaCAD ENGINEER rendszerben a GOOSE üzenetek megadása és megjelenítése funkcióknak az alapvető célja az, hogy az ethernetes hálózaton forgalmazott adatokat grafikusan megjelenítse. Segíti a rendszerintegrátor munkáját, de nem helyettesíti azt. A tervező feladata az, hogy a korábban galvanikus kapcsolatokkal megszerelt összefüggéseket milyen IEC 61850 alapú GOOSE objektumokkal és összerendelésekkel gondolja megvalósítani. lehet kell létrehozni.

A GOOSE üzenetek megadásához és megjelenítéséhez az IEC 61850 szabvány összetett objektum szerkezetéből az OmegaCAD ENGINEER rendszer csak a csak következő objektumokat, és azoknak is csak az itt megadott tulajdonságait kezeli:

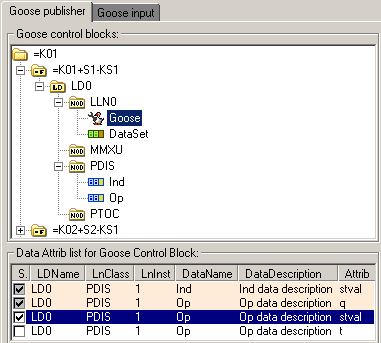

A GOOSE adatok megadásakor az alábbi adatszerkezet jelenik meg:

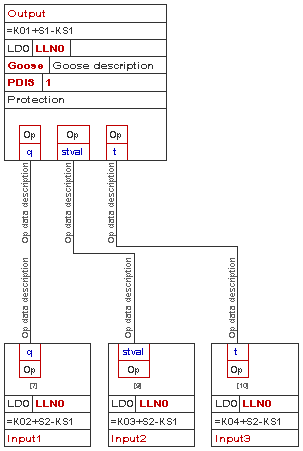

Példa egy goose üzenet több attributumból indított pont-pont adatkapcsolatra:

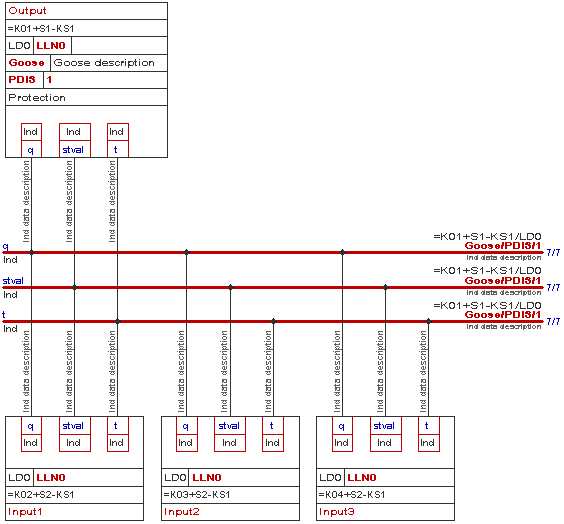

Példa egy goose üzenet több attributumból indított multicast adatkapcsolatra:

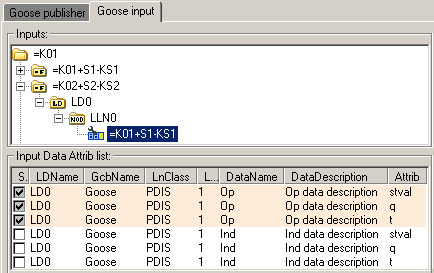

A GOOSE input adatok megadásakor az alábbi adatszerkezet jelenik meg:

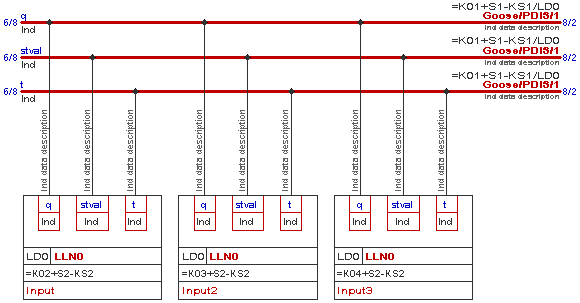

Példa egy goose üzenet több attributumból indított multicast adatkapcsolatra, amely csak az inputokat tartalmazza:

IEC 61850 objektumok:

Objektum neve

Adatmező

Leírás

Karakter

Fizikai készülék

Name

A készülék alfanumerikus azonosítója

32

Funkció

A készülék funkciója

32

CD Name

A készülék azonosítója az import SCD állományban

32

Field ID

A készülék mezőhöz rendelése

-

Logical Device

Name

A logikai készülék azonosító neve

32

Description

A logikai készülék leírása

128

PD ID

A logikai készülék fizikai készülékhez rendelése

-

lNode

Name

Az lNode name (ln group type)

5

Description

Az lNode leírása

128

lnInst

lNode sequence

-

LD ID

Az lNode logikai készülékhez rendelése

-

IEC 61850 'Goose' objektumok:

Objektum neve

Adatmező

Leírás

Karakter

Data Attrib Object

Name

Az adat jellemző azonosító neve

32

Data ID

Az adat jellemző Data objecthez rendelése

-

Data Object

Name

Az adat azonosító neve

32

Description

Az adat leírása

128

lNODE ID

Az adat lNODE-hoz rendelése

-

DataSet Object

Name

Az adathalmaz azonosító neve

32

Description

Az adathalmaz leírása

128

lNODE ID

Az adathalmaz lNODE-hoz rendelése

-

Data Attrib ID (1 - n)

Data Attrib hozzárendelése a DataSet-hez

-

Goose control block

Name

A Goose control block azonosító neve

32

Description

A Goose control block leírása

128

lNODE ID

A Goose control block lNODE-hoz rendelése

-

DataSet ID

A Goose control block-hoz rendelt DataSet ID

-

Ahhoz, hogy a IEC-61850 állomás konfigurálás során a rendszer az objektumokat azonosítani tudja, a tervezés és rendszer integrálás során a fenti objektum neveket azonosan kell megadni. Egyébként az adatok összefésülése munkaigényes lesz.
