"Áramútterv fedőlap tervezés" modul

Elérés:

E L E K T R O

Fedőlap tervezés

Védelmi/irányítástechnikai készülék szerkesztése/módosítása

Funkció lista kezelése...

Nyomógomb:

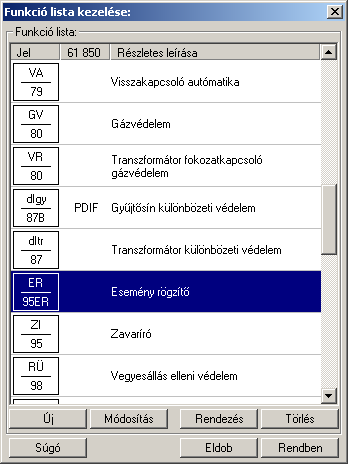

A 'Funkció lista kezelése:' ablakban létrehozhatunk új funkciókat, módosíthatjuk vagy törölhetjük a már meglévő funkciókat.

Új funkció felvétele a listára

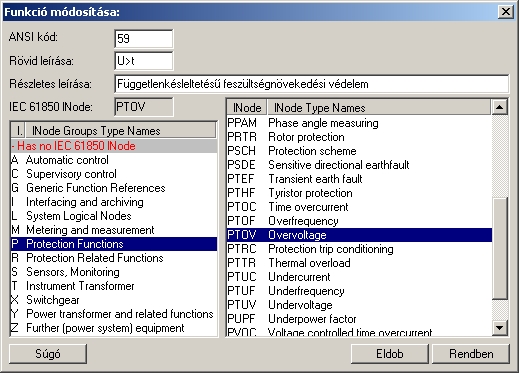

Megnyomása után, új funkciót adhatunk meg az alábbi ablakban: Az ANSI kód megadása kötelező, a többi sor kitöltése csupán opcionális lehetőség. Az IEC 61850 lNode kiválasztása az alatta lévő táblázatból történik. Miután kitöltöttük számunkra megfelelően a sorokat, az új funkció létrehozásához a Rendben gombra kell kattintani. Az 'IEC 61850 lNode azonosító' ebben a változatban csak a szabványban megadottak lehetnek, és az alábbi táblázat tartalmazza: IEC 61850 lNode tábla Új funkció beszúrása a listára 'Insert' Új funkció illeszthető a listába, az aktuálisan kijelölt lista elé a billentyűzet 'Insert' gombjának megnyomásával.

Meglévő funkció módosítása a listán

A gomb megnyomására az Új funkció megadásával megegyező ablak jelenik meg előttünk. A különbség csupán annyi, hogy a módosításra kiválasztott funkció értékei előre bevannak inicializálva az ablakba. A funkció módosítását elvégezhetjük a funkció lista módosítani kívánt funkció adatsorán végrehajtott bal oldali egérgomb dupla kattintásával is.

A funkció lista rendezése

A gomb megnyomására az alábbi ablak jelenik meg: A megfelelő beállítások elvégzése után, a Rendben gombra kattintva a lista rendezése megtörténik. A rendezés végrehajtható a funkció lista kezelése ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott lista sort, a sor elé helyezi át a rendszer.

Funkció törlése a listáról

A gomb megnyomásával az aktuálisan kijelölt funkciót törölhetjük a listáról! 'Delete' A funkció törlése végrehajtható a billentyűzet 'Delete' gombjának megnyomásával is. A funkció törlése végrehajtható a funkció lista kezelése ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ehhez a kurzort a lista ablakon kívülre kell mozgatni. Ezt a megjelenő "szemetes" kurzor jól láthatóan jelzi számunkra! Ha ilyen helyzetben engedjük fel az egérgombot, a kiválasztott lista sort törli a rendszer.

Funkció lista lebegő menüje

Az IEEE C37.2 szerinti kódok megfeleltetése az IEC 61850-7-4 Ed.2.0 5.11.1. szerint

Functionality

IEEE C37.2
reference

Modelled in
IEC 61850-7-4

Comments

Transient earthfault

PTEF

Use shown in Annex B.1

Directional earth fault wattmetric protection

PSDE

Sensitive earth fault protection Use shown in Annex B.1

Zero speed and underspeed

14

PZSU

Distance

21

PDIS
PSCH

Use one instance per zone.
To build line protection schemes

Volt per Hz

24

PVPH

(Time) Undervoltage

27

PTUV

Directional power /reverse power

32

PDOP
or
PDUP

Directional over power Directional under power Reverse power modelled by PDOP plus directional mode “reverse”

Undercurrent/underpower

37

PTUC
PDUP

Undercurrent
Underpower

Loss of field/Underexcitation

40

PDUP

Directional under power

Reverse phase or phase balance current

46

PTOC

Time overcurrent (PTOC) with three-phase information with sequence current as an input or even ratio of negative and positive sequence currents

Phase sequence voltage

47

PTOV

Three-phase information and processing

Thermal overload

49

PTTR

Rotor thermal overload

49R

PTTR

Thermal overload

Stator thermal overload

49S

PTTR

Thermal overload

Instantaneous overcurrent or rate of rise

50

PIOC

AC time overcurrent

51

PTOC

Voltage controlled / dependent time overcurrent

51V

PVOC

Power factor

55

POPF
PUPF

Over power factor
Under power factor

Thyristor failure protection

58

PTHF

(Time) Overvoltage

59

PTOV

DC-overvoltage

59DC

PTOV

Both for DC and AC

Voltage or current balance

60

PTOV
PTOC

Overvoltage or overcurrent regarding the magnitude of the difference

Earth fault / Ground detection

64

PHIZ

Rotor earth fault

64R

PTOC

Time overcurrent

Stator earth fault

64S

PTOC

Time overcurrent

Interturn fault

64W

PTOC

Time overcurrent

AC directional overcurrent

67

PTOC

Time overcurrent

Directional earth fault

67N

PTOC

Time overcurrent

DC time overcurrent

76

PTOC

Time overcurrent for AC and DC

Phase angle or out-of-step

78

PPAM

Frequency

81

PTOF
PTUF
PFRC

Over frequency
Under frequency
Rate of change of frequency

Carrier or pilot wire protection

85

PSCH

PSCH is used for line protection schemes instead of RCPW

Differential

87

PDIF

Phase comparison

87P

PDIF

Differential line

87L

PDIF

Restricted earth fault

87N

PDIF

Differential transformer

87T

PDIF
PHAR

Differential transformer
Harmonic restraint

Busbar

87B

PDIF
or
PDIR

Busbar differential
or
Fault direction comparison

Motor differential

87M

PDIF

Generator differential

87G

PDIF

Motor Startup

49R, 66, 48, 51LR

PMRI
PMSS

Motor Restart Inhibition
Motor Starting Time Supervision

Rotor protection

64 / 59AC

PRTR

Field short-circuit protection using the 6th harmonic (300Hz).

Kilépés az aktuális ablakból a változtatások mentése nélkül. Minden itt elvégzett módosítás eldobásra kerül.

Kilépés az aktuális ablakból a változtatások mentésével. Minden itt elvégzett módosítás érvénybe lép.
