'Szerelési tervek készítése' modul

Elérés:

E L E K T R O SZERELÉS tervezés

Szerelés tervezés

Szerelési tervek generálása... / Terv generálási beállítások...

A Szerelési tervek generálása 'Átkötésipontok láncolása' funkció végrehajtásával a szereléshelyen átkötésiponttal létrehozott kapcsolatok láncolásának táblázatát lehet generálni. A táblázat potenciálonként mutatja a láncolási képet. Azon láncolási elemek, amelyek az előző állapothoz képest új, vagy törölt elemek, eltérő színnel jeleníthetők meg a táblázatban.

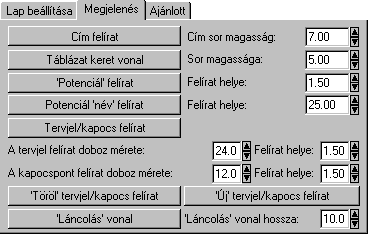

A beállítási panelen az átkötés láncolási lista grafikus megjelenítésének tulajdonságai állítható be.

Az előállított átkötés láncolási táblázat szélessége a táblázatban helyet foglaló dobozok méreteinek összegzéséből adódik ki.

A 'Törölt' tervjel/kapocs felirat tulajdonság beállításával a láncolási listában az 'Előző' állapothoz képest törölt láncolási, vagy lekötési elem megjelenítési tulajdonságát állíthatjuk be. Vizuálisan jól észrevehető felirat tulajdonság beállításával, mely jellemzően eltér a 'Tervjel/kapocs' felirattól, könnyen áttekinthető, ellenőrizhető táblázatot generálhatunk. (Lásd: Átkötés pontok kezelése)

Hasonlóan megkülönböztethetjük az 'Új tervjel/kapocs' feliratokat is a táblázatban.

A felirat stílusok pozíció és irányszög adatainak beállítása a felirat stílus ablakban nincs hatással a generált táblázat feliratainak ezen tulajdonságaira. (Ezen adatokat a táblázatnak a tervlapon való elhelyezkedése határozza meg.)

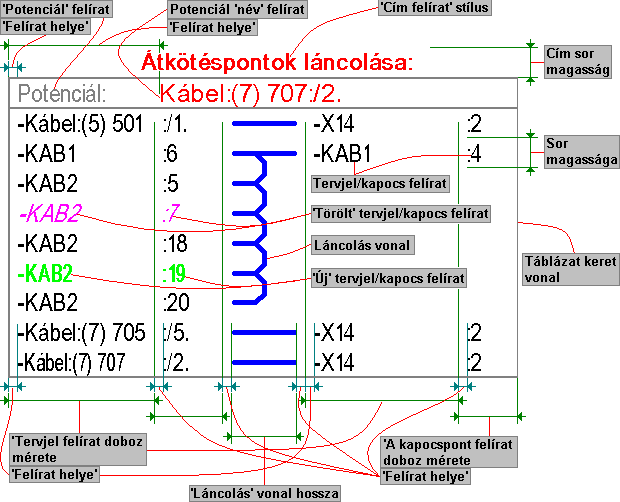

A panelon szereplő funkciók kapcsolatát a generált tervlapok megjelenésével az alábbi ábra mutatja:
