Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Átkötés láncolás generálás beállítás: Lap beállítása

'Szerelési tervek készítése' modul

Elérés:

 Menü:

E L E K T R O SZERELÉS tervezés

Szerelés tervezés

Szerelési tervek generálása... / Terv generálási beállítások...

Szerszámos: Nyomógomb:

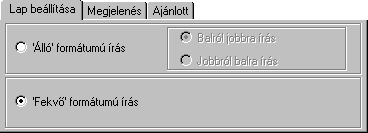

A beállítási panelen az átkötés láncolási lista generálás táblázat lap formátumát lehet beállítani. A generált lap lehet fekvő, vagy álló formátumú. A fekvő formátumú lehet bármely irányba fordítható.

---> --->

'Álló' formátumú írás

A szabványos A3 (297*420mm) -as rajzlap. A rendszer által alapértelmezésként használt tervlap elforgatva.

Balról jobbra írás

A rajzlap elfogatás a szabvány szerint történik. A hasáb generálása balról jobbra történik. (Szokásos módon befűzve a feliratok fejjel lefelé állnak.)

Jobbról balra írás

A rajzlap elfogatás a szabvánnyal ellentétesen történik. A hasáb generálása jobbról balra történik. (Szokásos módon befűzve a feliratok olvashatóan a talpukon állnak)

'Fekvő' formátumú írás

A szabványos A3 (420*297mm) -as fekvő rajzlap. A rendszer ezt használja alapértelmezésként minden tervlap típusnál.


Tartalom:

Átkötés láncolás generálás beállítás: Lap beállítása
Átkötés láncolás generálás beállítás: Tervlapok megjelenése
Átkötés láncolás generálás beállítás: Ajánlott beállítás

Korlátozások/megjegyzések:

Az 'Álló formátumú írás' esetében ne használjunk a beállításokban olyan felirat stílust, melyek automatikusan 'talpra' állnak!
