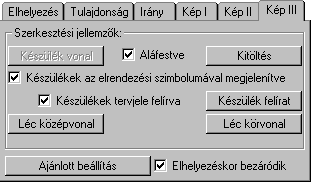

A beállítási panelen a sorkapocs léc körvonalrajz
szerkesztés grafikus megjelenési jellemzőinek egy csoportja állítható be.
Továbbá a panelen a sorkapocs léc körvonalrajz szerkesztésére vonatkozó
rendszer ajánlott beállítás állítható vissza.
'Szerkesztési jellemzők:' csoportban
a sorkapocs körvonalrajz grafikus megszerkesztésének további tulajdonságait
állíthatjuk be:
|
A sorkapocs léc körvonalrajzban a sorkapocs
típusú készülékeket megjelenítő körvonal tulajdonság beállítása.
Megnyomása után a vonal stílus beállítása dialógus ablak jelenik meg. (Vonal
stílus beállítása)
Csak akkor érvényes, ha a készülékek megjelenítése nem az a készülékek
elrendezési szimbólumával történik.
|
|
|
Aláfestve
|
|
A sorkapocs léc körvonalrajzban a sorkapocs
típusú készülékeket megjelenítő körvonal aláfestés ki/be kapcsolója. Ha
bekapcsolt állapotú, akkor érvényes a
 Kitöltés stílus beállítás gomb
és az itt beállított kitöltési stílus szerint jelenik meg.
|
|
|
A készülékek az elrendezési szimbólumával
megjelenítve
|
|
Bekapcsolt állapotában a sorkapocs léc körvonal
rajz megszerkesztésekor a készülékek az elrendezési szimbólumával kerülnek
megjelenítésre.
|
|
|
Készülékek tervjele felírva
|
|
A sorkapocs típusú készülékek tervjel felírásának
ki/be kapcsolója. Ha bekapcsolt, akkor érvényes a
 és az itt beállított
szerint jelenik meg.
A sorkapocs típusú készülékek tervjelének felírási pozícionálásra további
lehetőségek a 'Gyártói' sorkapocs tervező
modulban állíthatók be. Lásd:
 'Gyártói'
Sorkapocs léc tervezés: Készülék tulajdonságok
|
|
A sorkapocs léc körvonalrajzban a sorkapocs léc
rajzolat középvonalát megjelenítő vonal tulajdonság beállítása. Megnyomása
után a vonal stílus beállítása dialógus ablak jelenik meg. (Vonal
stílus beállítása)
|
|
A teljes sorkapocs léc körvonalát
megjelenítő befoglaló téglalap megjelenítésére szolgáló vonal tulajdonság
beállítása. A határoló körvonal a kezdő és vég sorkapocs és a sorkapocs
léc tervjelének határoló vonalát is jelenti. Ezek a körvonalak csak a minta
rajzolatban, tájékoztatásul jelennek meg. Megnyomása után a vonal stílus
beállítása dialógus ablak jelenik meg. (Vonal
stílus beállítása)
|
Ajánlott jellemzők visszaállítása
|
A nyomógomb megnyomásával a sorkapocs léc
körvonalrajz szerkesztésre beállított összes jellemző visszaáll a
rendszerben beállított alapértelmezés szerinti értékre.
|
|
|
Elhelyezéskor bezáródik
|
|
Bekapcsolt állapotában a sorkapocs léc
körvonalrajz  elhelyezése
során a körvonalrajz rajzon való pozícionálása idejére ez a párbeszéd panel
bezáródik. Ebben az esetben a pozícionálási folyamat során nagyobb hasznos
felület áll rendelkezésünkre.
|
|
|
