'ELEKTRO dokumentáció-kezelőrendszer' minden tervtípus kezelő modul

Elérés:

(Modul menü)

Eltérés megjelölése szövegesen

Az 'Eltérés megjelölése szövegesen' funkcióval az OmegaCAD ELEKTRO 'LÉTINFO' dokumentáció kezelőrendszerben egy eltérésre vonatkozó figyelemfelhívó, magyarázó, értelmező feliratot helyezhetünk el.

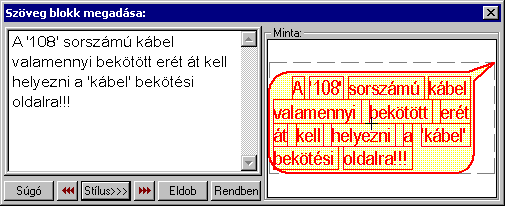

A szerkesztő ablakban megadjuk a szöveg blokkban elhelyezendő szöveget. A windows vágólap szolgáltatása hatékonyan alkalmazható más rendszerekben már korábban megadott szöveget átvételére. [Ctrl C, - Ctrl V] A szerkesztett szöveg leendő megjelenését a "minta" ablakban nyomon követhetjük. a szükséges a megjelenésen változtatni, akkor a Szöveg blokk stílus beállítás dialógus ablakban a megjelenési tulajdonságokat megváltoztathatjuk

Szöveg blokk stílus sablon kezelése:

	'Tulajdonság tárolása:'	Ha a beállított tulajdonságok egyik korábban a sablonban tárolt tulajdonságokkal sem egyezik meg, akkor a gomb érvényes lesz. Ekkor a beállítások tárolhatók a sablonban.
	'Tulajdonság kiolvasása:'	A sablonban tárolt tulajdonságok valamelyike kiolvasható és egyszerre visszaállítható a segítségével meghívott sablonból kezelő segítségével.

A nyomógomb lenyomásával be lehet lépni a Szöveg blokk stílus... [C] dialógus ablakba, meg lehet változtatni a felirat megjelenési jellemzőit.

A gomb lenyomása esetén szöveg blokk elhelyezés nélkül kilép a funkcióból.

A nyomógomb lenyomása esetén a megadott paraméterekkel elkészíti a szöveg blokkot, amit a referencia pontjánál fogva gumizva mozgat.

Pozícionálás közben, a Pont beviteli állapotban, az egér jobb oldali gombjának lenyomásával elérhetők a Pont igazítási mód... funkciói. A szerkesztett szöveg blokk megjelenési formáját a Szöveg blokk stílus... [C] határozza meg.

A felhívási pont megadása után, ha a szövegblokk stílusban a Mutató sarok megjelenik kapcsoló be van kapcsolva, akkor a rajzon ki kell jelölni, hogy a mutató pont hová mutasson!

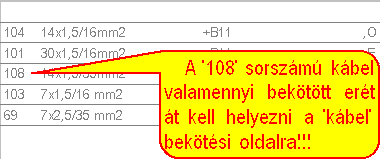

A pont kijelölése után a feliratot a rendszer elhelyezi a rajz aktív rétegén. Utána újra megjelenik a 'Szöveg blokk megadása:' dialógus ablak a következő szöveg blokk elhelyezéséhez.

A 'Eltérés megjelölése szövegesen' funkció azonosan működik, mint a grafikus alaprendszer Szöveg blokk . . . [c] funkciója. A megjelenítési tulajdonságokat a szerkesztés előtt is beállíthatjuk a Szöveg blokk stílus... [C] beállításban funkcióban.
