Több kijelölt elem műveletei

Elérés:	Menü:	Lebegő
			Több kijelölt elem műveletei . . .

Ha a kijelölés több elemet tartalmaz, akkor ezeken közösen a következő műveleteket tudjuk végrehajtani.

A lebegő menü több, együttesen kijelölt elemre vonatkozó funkciói:

Funkciók, amelyek több azonos típusú grafikai elem kijelölésekor jelennek meg:

		Vonalak stílusa...
		Szövegek stílusa...
		Kitöltések stílusa...

		Kijelölt szövegek cseréje...
		Kijelölt szövegek átalakítása szöveg blokká

Funkciók, amelyek több grafikai elem kijelölésekor jelennek meg, függetlenül a grafikus elemek típusától:

		Kijelölt elemek az aktív rétegre
		Kijelölt elemek rétegének cseréje...

		Kijelölés összefogása csoporttá
		Kijelölés elmentése blokk fájlba...

Korlátozások/megjegyzések:

Az elemek kijelölési állapotát megszüntethetjük úgy is, hogy a hierarchikus menüből, vagy szerszámosról egy funkció végrehajtását megkezdjük!

Vonalak stílusa...

Elérés:	Menü:	Lebegő
			Vonalak stílusa...

A 'Kijelölt vonalak stílusának módosítása' funkció segítségével a kijelölt vonalaknak és kör/ív, ellipszis/ív-nek a vonal stílusát a -ban beállított stílusra módosíthatjuk egységesen egy műveletben:

A 'Beállított vonal stílus:' ablakrészben láthatjuk azt a vonal stílust, amelyre a funkció módosítani fogja a kijelölt vonalakat. A kijelölt elemek tulajdonságai ehhez a beállításhoz viszonyítva vannak összehasonlítva, és beállítva, hogy a tulajdonságot kell-e változtatni.

A nyomógomb lenyomásával be lehet lépni a Vonal stílus beállítás dialógus ablakba. Itt meg lehet beállítani azt a vonal jellemzőt, amelyre a kijelölés összes vonalának jellemzőjét változtatjuk.

Változik:

	Szín	A Szín kapcsoló bekapcsolása esetén a kijelölésben lévő vonalak színe beállított stílus színére változik. Ha ki van kapcsolva, minden vonal megőrzi az eredeti színét.
	Jelleg	A Jelleg kapcsoló bekapcsolása esetén a kijelölésben lévő vonalak jellege beállított stílus jellegére változik. Ha ki van kapcsolva, minden vonal megőrzi az eredeti jellegét.
	Vastagság	A Vastagság kapcsoló bekapcsolása esetén a kijelölésben lévő vonalak vastagsága beállított stílus vastagságára változik. Ha ki van kapcsolva, minden vonal megőrzi az eredeti vastagságát.
A tulajdonságok megváltoztatását jelző kapcsolók a funkcióba belépve két állapotúak lehetnek. Az egyik, amikor az összes elem ezen tulajdonsága megegyezik a beállítandó ezen tulajdonságával, akkor a kapcsoló ki van kapcsolva. A másik, amikor van olyan elem, amelynek ezen tulajdonsága eltér a beállítottól. Ekkor a kapcsoló érvénytelen, szürke színnel bekapcsolt, jelezve, hogy ezt a tulajdonságot változtatni kell, hogy azonos legyen, mint a beállított. A feltételek megváltoztatásával ezen kapcsolók állapota újra megvizsgálásra kerül és ha kell változik az állapotuk.

A nyomógomb megnyomásával a vonalak módosítása nélkül léphetünk ki a funkcióból.

A nyomógomb megnyomásával a kijelölt vonalas elemek stílusa a beállítottaknakmegfelelően fog változni. A gomb csak akkor érvényes, ha van valamilyen jellemző módosításra kijelölve.

Lásd:

Vonal stílus beállítás...

[V]

Korlátozások/megjegyzések:

A funkció csak akkor jelenik meg a lebegő menüben, ha a kijelölt elemek között van legalább két vonalas elem. (Vonalsorozat, kör, körív, ellipszis, ellipszisív)!

A kijelölt elemek a funkció végrehajtása után is kijelölt állapotban marad!

Szövegek stílusa...

Elérés:	Menü:	Lebegő
			Szövegek stílusa...

A 'Kijelölt szövegek stílusának módosítása' funkció segítségével a kijelölt szövegeknek a stílusát a -ban beállított stílusra módosíthatjuk egységesen egy műveletben:

A 'Beállított szöveg stílus:' ablakrészben láthatjuk azt a szöveg stílust, amelyre a funkció módosítani fogja a kijelölt szövegeket. A kijelölt elemek tulajdonságai ehhez a beállításhoz viszonyítva vannak összehasonlítva, és beállítva, hogy a tulajdonságot kell-e változtatni.

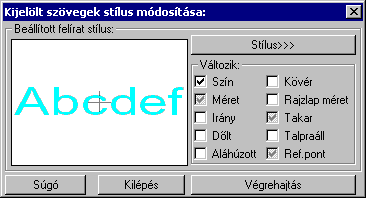

A nyomógomb lenyomásával be lehet lépni a Szöveg stílus beállítás dialógus ablakba. Itt meg lehet beállítani azt a felirat jellemzőt, amelyre a kijelölés összes szövegének jellemzőjét változtatjuk.

Változik:

	Szín	A Szín kapcsoló bekapcsolása esetén a kijelölésben lévő feliratok színe beállított stílus színére változik. Ha ki van kapcsolva, minden felirat megőrzi az eredeti színét.
	Méret	A Méret kapcsoló bekapcsolása esetén a kijelölésben lévő feliratok mérete beállított stílus méretére változik. Ha ki van kapcsolva, minden felirat megőrzi az eredeti méretét.
	Irány	Az Irány kapcsoló bekapcsolása esetén a kijelölésben lévő feliratok iránya beállított stílus irányára változik. Ha ki van kapcsolva, minden felirat megőrzi az eredeti irányát.
	Dőlt	A Dőlt kapcsoló bekapcsolása esetén a kijelölésben lévő feliratok dőlt jellege beállított stílus szerinti jellegre változik. Ha ki van kapcsolva, minden felirat megőrzi az eredeti dőlt vagy álló jellegét.
	Aláhúzott	Az Aláhúzott kapcsoló bekapcsolása esetén a kijelölésben lévő feliratok aláhúzott jellege a beállított stílus szerinti jellegre változik. Ha ki van kapcsolva, minden felirat megőrzi az eredeti aláhúzott vagy nem aláhúzott jellegét.
	Kövér	A Kövér kapcsoló bekapcsolása esetén a kijelölésben lévő feliratok kövér jellege a beállított stílus szerinti jellegre változik. Ha ki van kapcsolva, minden felirat megőrzi az eredeti kövér vagy normál jellegét.
	Rajzlap méret	A Rajzlap méret kapcsoló bekapcsolása esetén a kijelölésben lévő feliratok rajzlap méret jellege a beállított stílus szerinti jellegre változik. Ha ki van kapcsolva, minden felirat megőrzi az eredeti rajzlap méretben vagy felhasználói egységben megadott méret jellegét.
	Takar	A Takar kapcsoló bekapcsolása esetén a kijelölésben lévő feliratok takarás jellege a beállított stílus szerinti jellegre változik. Ha ki van kapcsolva, minden felirat megőrzi az eredeti takar, vagy átlátszó jellegét.
	Talpra áll	A Talpra áll kapcsoló bekapcsolása esetén a kijelölésben lévő feliratok talpra áll jellege a beállított stílus szerinti jellegre változik. Ha ki van kapcsolva, minden felirat megőrzi az eredeti jellegét, talpra áll, vagy akár az olvashatósági szabályoknak ellentmondóan „fejre állva” is megjelenhet.
	Ref. pont	A Ref. pont kapcsoló bekapcsolása esetén a kijelölésben lévő feliratoknak a felhívási ponthoz viszonyított helyzete a beállított stílus szerint megváltozik. Ha ki van kapcsolva, minden felirat megőrzi az eredeti helyzetét a felhívási ponthoz viszonyítva.
A tulajdonságok megváltoztatását jelző kapcsolók a funkcióba belépve két állapotúak lehetnek. Az egyik, amikor az összes elem ezen tulajdonsága megegyezik a beállítandó ezen tulajdonságával, akkor a kapcsoló ki van kapcsolva. A másik, amikor van olyan elem, amelynek ezen tulajdonsága eltér a beállítottól. Ekkor a kapcsoló érvénytelen, szürke színnel bekapcsolt, jelezve, hogy ezt a tulajdonságot változtatni kell, hogy azonos legyen, mint a beállított. A feltételek megváltoztatásával ezen kapcsolók állapota újra megvizsgálásra kerül és ha kell változik az állapotuk.

A nyomógomb megnyomásával a kijelölés szövegeinek módosítása nélkül léphetünk ki a funkcióból.

A nyomógomb megnyomásával a kijelölt szöveg elemek stílusa a beállítottaknak megfelelően fog változni. A gomb csak akkor érvényes, ha van valamilyen jellemző módosításra kijelölve.

Lásd:

Szöveg stílus beállítás...

[S]

Korlátozások/megjegyzések:

A funkció csak akkor jelenik meg a lebegő menüben, ha a kijelölt elemek között van legalább van legalább két szöveg elem.

A kijelölt elemek a funkció végrehajtása után is kijelölt állapotban marad!

Kitöltések stílusa...

Elérés:	Menü:	Lebegő
			Kitöltések stílusa...

A 'Kijelölt kitöltések stílusának módosítása' funkció segítségével a kijelölt kitöltéseknek a kitöltés stílusát a -ban beállított stílusra módosíthatjuk egységesen egy műveletben:

A 'Beállított kitöltés stílus:' ablakrészben láthatjuk azt a kitöltés stílust, amelyre a funkció módosítani fogja a kijelölt kitöltéseket. A kijelölt elemek tulajdonságai ehhez a beállításhoz viszonyítva vannak összehasonlítva, és beállítva, hogy a tulajdonságot kell-e változtatni.

A nyomógomb lenyomásával be lehet lépni a Kitöltés stílus beállítás dialógus ablakba. Itt meg lehet beállítani azt a kitöltés jellemzőt, amelyre a kijelölés összes kitöltésének jellemzőjét változtatjuk.

Változik:

	Szín	A Szín kapcsoló bekapcsolása esetén a kijelölésben lévő kitöltések színe beállított stílus színére változik. Ha ki van kapcsolva, minden kitöltés megőrzi az eredeti színét.
	Jelleg	A Jelleg kapcsoló bekapcsolása esetén a kijelölésben lévő kitöltések jellege beállított stílus jellegére változik. Ha ki van kapcsolva, minden kitöltések megőrzi az eredeti jellegét.
	Ív szelet	Az Ív szelet kapcsoló bekapcsolása esetén a kijelölésben lévő ív szelet kitöltések beállított stílusra változnak Ha ki van kapcsolva, minden ív szelet kitöltés megőrzi az eredeti beállítását. Ha érvénytelen, akkor a kijelölésben nincs íves kitöltött elem, amelynek ezt a tulajdonságát változtatni kellene.
A tulajdonságok megváltoztatását jelző kapcsolók a funkcióba belépve két állapotúak lehetnek. Az egyik, amikor az összes elem ezen tulajdonsága megegyezik a beállítandó ezen tulajdonságával, akkor a kapcsoló ki van kapcsolva. A másik, amikor van olyan elem, amelynek ezen tulajdonsága eltér a beállítottól. Ekkor a kapcsoló érvénytelen, szürke színnel bekapcsolt, jelezve, hogy ezt a tulajdonságot változtatni kell, hogy azonos legyen, mint a beállított. A feltételek megváltoztatásával ezen kapcsolók állapota újra megvizsgálásra kerül és ha kell változik az állapotuk.

A nyomógomb megnyomásával a kijelölés kitöltéseinek módosítása nélkül léphetünk ki a funkcióból.

A nyomógomb megnyomásával a kijelölt kitöltések elemek stílusa a beállítottaknak megfelelően fog változni. A gomb csak akkor érvényes, ha van valamilyen jellemző módosításra kijelölve!

Lásd:

Kitöltés stílus beállítás...

[K]

Korlátozások/megjegyzések:

A funkció csak akkor jelenik meg a lebegő menüben, ha a kijelölt elemek között van legalább két kitöltés elem.

A kijelölt elemek a funkció végrehajtása után is kijelölt állapotban marad!

Kijelölt szövegek cseréje

Elérés:	Menü:	Lebegő
			Kijelölt szövegek cseréje . . .

A 'Kijelölt szövegek cseréje' funkció segítségével a rajzon a kijelölt szövegeket, vagy annak részeleteit más szövegre cserélhetjük.

A 'Kijelölt szövegek cseréje' funkció végrehajtás lépései:

Lásd:

		Szöveg csere adatok megadása
		Szöveg csere végrehajtás

Kijelölt szövegek átalakítása szöveg blokká

Elérés:	Menü:	Lebegő
			Kijelölt szövegek átalakítása szöveg blokká

A 'Kijelölt szövegek átalakítása szöveg blokká' funkció segítségével a kijelölt szövegeket összefogjuk egy soros szöveg blokká!

Az átalakítás eredményeként létrejött szöveg blokk tulajdonságai a Szöveg blokk stílus beállítás funkcióban beállítottakkal lesz azonos. De a szöveg blokk felirati tulajdonságai az elsőként kijelölt szöveg felirati tulajdonságaival lesznek azonosak. Fontos, hogy a szöveg blokkban a kijelölt szövegek a kijelölés sorrendjében kerülnek be! Ez csak egyedi kijelöléssel szabályozható felhasználói oldalról. A terület kijelölésnél a kijelölések sorrendje a rajzon az elhelyezése időrendbeli sorrendje lesz. Tudjuk, hogy ezt a sorrendet minden módosítás megváltoztatja!

Az elsőként kijelölt szöveg elhelyezési rétege meghatározza a létrehozott szöveg blokk csoport elhelyezési rétegét is!

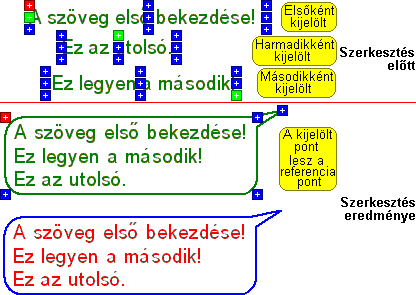

Lényeges, hogy a szöveg blokk referencia pontja a kijelölés referencia pontja lesz! Ezzel tudjuk az eredeti szövegek és az új szöveg blokk elhelyezkedését igazítani!

A funkció végrehajtása után a kijelölt elem az átalakítással létrejött szöveg blokk elem lesz!

Lásd:

		Szöveg blokk stílus beállítás...	[C]
		Szöveg blokk...	[c]

Korlátozások/megjegyzések:

A funkció csak akkor jelenik meg a lebegő menüben, ha a kijelölt elemek között van legalább két szöveg elem!

A kijelölt elemek a funkció végrehajtása után a létrehozott szöveg blokk csoport lesz kijelölt!

Kijelölt elemek az aktív rétegre

Elérés:	Menü:	Lebegő
			Kijelölt elemek az aktív rétegre

A funkcióval a kijelölt elemek rétegét az aktív rétegre változtatjuk.

Lásd:

		Rajz... /aktív réteg kijelölés/	[R]
		Rétegek

Korlátozások/megjegyzések:

A funkció csak akkor jelenik meg a lebegő menüben, ha a kijelölt elemek között van olyan, amely nem az aktív rétegen van!

A kijelölt elemek a funkció végrehajtása után is kijelölt állapotban marad!

Kijelölt elemek rétegének cseréje

Elérés:	Menü:	Lebegő
			Kijelölt elemek rétegének cseréje...

A funkcióval a kijelölt elemek rétegét a réteg palettán kiválasztottra módosítjuk.

A réteg listán az a réteg kerül kijelölésre, amelyhez a kijelölt elem rendelve van. Jelöljük ki a listán a beállítani kívánt réteget. A réteg adatsoron végzett kettős kattintással vagy a gomb megnyomásával a kijelölt elemek az új réteghez lesz rendelve.

Lásd:

Rajz... /aktív réteg kijelölés/

[R]

Korlátozások/megjegyzések:

A menü elem mindig megjelenik!

A kijelölt elemek a funkció végrehajtása után is kijelölt állapotban marad!

Kijelölés összefogása csoporttá

Elérés:	Menü:	Lebegő
			Kijelölés összefogása csoporttá

A 'Kijelölés összefogása csoporttá' funkcióval a rajzon kijelölt elemeket összefogjuk egy csoport elemmé. Az így létrehozott csoport felhívási referencia pontja a kijelölés kijelölt referencia pontja lesz. Befoglaló mérete pedig a benne elhelyezett elemek által letakart területtel lesz azonos.

A létrehozott csoport elem arra a rétegre lesz elhelyezve, amelyen az elsőként kijelölt elem van.

Lásd:

		Rajz... /aktív réteg kijelölés/	[R]
		Rétegek

		Blokk fájl elhelyezés	[Alt+Insert]

	Korlátozások/megjegyzések:
		A funkció csak akkor jelenik meg a lebegő menüben, ha van legalább két kijelölt elem!
		A funkció érvénytelen, ha a kijelölésben csoport elem is van! Csoport elemek nem ágyazhatók egymásba!
		A funkció végrehajtása után nem marad elem kijelölve!

Kijelölés elmentése blokk fájlba

Elérés:	Menü:	Lebegő
			Kijelölés elmentése blokk fájlba . . .

A 'Kijelölés elmentése blokk fájlba' funkcióval a rajzon kijelölt elemeket grafikus blokk fájlba mentjük el. A blokk fájl elnevezését és fájl könyvtár szerinti elhelyezést az alábbi panelon adjuk meg.

Az így létrehozott blokk állomány referencia pontja a kijelölés kijelölt referencia pontja lesz. A kijelölés, amit grafikus blokk fájlba mentünk:

Az ablak fejlécében megjelenik az aktuális könyvtár útvonala. Ez segíti a tájékozódásban, főként abban az esetben, ha több azonos nevű könyvtár is van különböző meghajtókon, könyvtárszerkezetekben. A blokk fájl nevének megadása a Windows-ban szokásos tallózó ablakkal történik (ennek használatát itt külön nem ismertetjük). A dialógus ablak ki van bővítve a blokk fájl készítés funkcióhoz szükséges egyéb kiegészítő információk megadásához szükséges ablakokkal, gombokkal. Meglévő grafikus blokk felülírása előtt figyelmeztető üzenetet ad a véletlen felülírások elkerülésére.

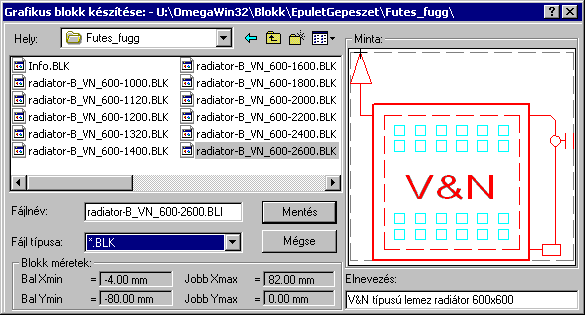

Az 'Elnevezés:' ablakban egy rövid magyarázatot - 50 karakter - lehet a blokkhoz fűzni a könnyebb azonosítás érdekében.

A 'Minta:' ablakban az a grafikus tartalom látható, ami bekerül a blokk fájlba.

A 'Blokk méretek:' csoportban tájékoztató jelleggel láthatók a blokk eredeti méretei. A megadott értékek a blokk bal alsó és jobb felső sarokpontjának koordinátái a felhívási ponthoz viszonyítva.

A nyomógomb lenyomása esetén blokk készítés nélkül kilép a funkcióból.

A nyomógomb lenyomása esetén bezáródik a 'Grafikus blokk készítés:' dialógus ablak, és a funkció az aktuális beállításoknak megfelelően elkészíti a grafikus blokk fájlt. Ha a megadott fájl már létezik, akkor a következő üzenetre adott válasszal eldönthetjük, hogy az új tartalommal felülírjuk-e az állományt.

Lásd:

		Blokk fájl készítés	[Ctrl+Insert]
		Blokk fájl elhelyezés	[Alt+Insert]

	Korlátozások/megjegyzések:
		A funkció csak akkor jelenik meg a lebegő menüben, ha van legalább két kijelölt elem!
		A kijelölt elemek a funkció végrehajtása után is kijelölt állapotban maradnak!
		Az elemek összerendelése csak a művelet idején érvényes.
		A fájlnév az útvonallal együtt maximálisan 255 karakter hosszúságú lehet.
		Ha a fájlnév már létezik, a rendszer megerősítési kérdés után a létező fájl tartalmát felülírja.
		Az OmegaCAD rendszer a blokk állományokat .Blk kiterjesztésű állományokban tárolja. Ha a megadott név nem .Blk* kiterjesztésre végződik, akkor azt hozzáilleszti a rendszer.
