Új mező bejegyzés készítés

A mező

Alapjában véve a rendszer terv felépítése mező szintű. A mezőt tekinthetjük áramúttervek vagy szerelési helyek összességének is. A fogalom egyrészt a különböző tervtípusokat foglalja magában (egyvonalas rajz, áramutas rajz, kábeltervek, anyagtervek, stb.), és általában az alállomások mező (vagy cella) szintű elrendezését is értjük alatta. Igaz ez alól számos kivétel lehet, gondoljunk csak a közös körvezetéki mezőre, vagy az FTK, gyűjtősínvédelmi mezőkre. A mező - mint az OmegaCAD ELEKTRO-ban használatos fogalom - a rendszerben kezelt valamennyi tervtípust tartalmazhatja.

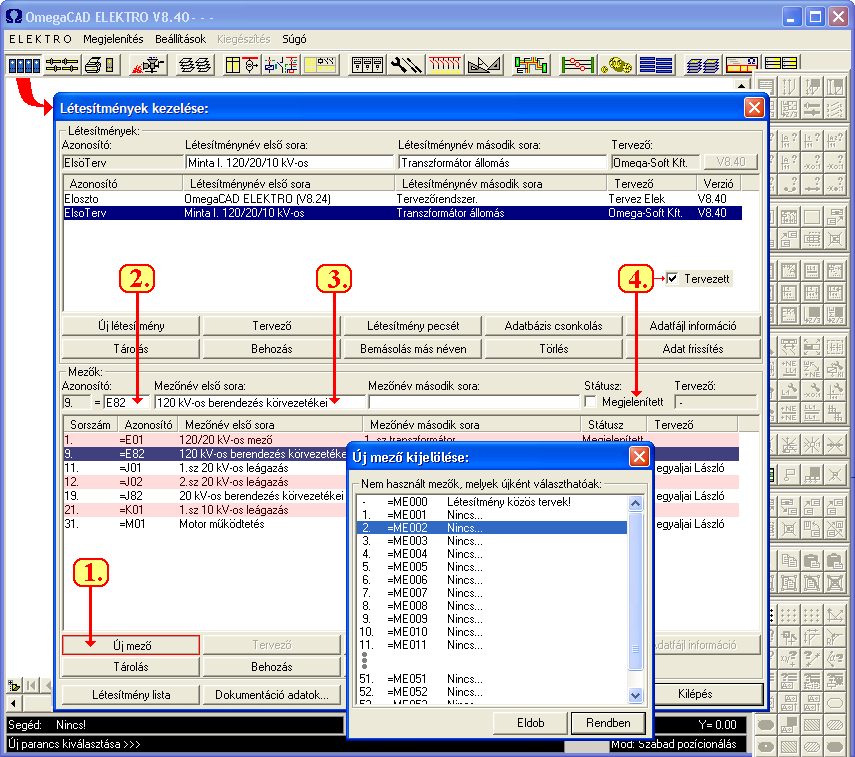

Új mező felvétele

A rendszer 128 mező létrehozását teszi lehetővé, amelyek ezzel a paranccsal hozhatók létre. A tervlapok szerkezetéhez egy a 'Létesítmény közös tervek!' csoport is hozzárendelhető, amely a mező listán felülről az első mezőnévként van jelen. A 'Létesítmény közös terveknek' nem lehetnek áramút tervlapjai, így elrendezési és szerelési tervlapjai sem! Célja, hogy az egész alállomás gyors átláthatóságát biztosító tervet valamilyen szinten egy közös tartalomjegyzéket készíthessünk.
A rendszer kétféle típusú mezőt kezel: a tervezett és a megjelenítettet. A megjelenített mezőre csak hivatkozni lehet, azon belül tervezésre nincs lehetőség. Erről a két típusról a 'Létesítmények kezelése' ablakban felvett mezők színei, valamint a 'Státusz' doboz (jelölőnégyzet) is felvilágosítást ad. A mezőket az alfanumerikus azonosítójuk különbözteti meg egymástól, és még lehetőség van mezőnév megadására is, amelyek a tervlapok szöveglécében is megjelennek.

Mező alfanumerikus azonosító megadása

A mező bejegyzése után a Mező alfanumerikus azonosító megadása ablakban adjuk meg a mező egyedi azonosítóját. Ez fogja azonosítani a mezőt és a mezőhöz tartozó berendezéseket.

Mező elnevezés megadása

Ezután adjuk meg a Mező elnevezés megadása funkció segítségével a szerkesztő sávokban meg a mező nevét két részben. Az itt megadott szöveg fog megjelenni a tervek minden lapján a pecsétben a <Mezőnév I.sor.> és a <Mezőnév II.sor.> felíratok helyén.

Mező tervezett/megjelenített állapot beállítása

Amikor egy új mezőt adunk meg, akkor annak a tervezési állapota 'Megjelenített' lesz. Az ilyen mezőkre csak más mezőkből hivatkozni lehet, de nem lehet tervlapokat megadni hozzá. Ha a mezőben ténylegesen tervezni akarunk, akkor a Mező tervezett/megjelenített állapot beállítása funkcióval állítsuk 'Tervezett' állapotúra.

Hozzunk létre pár mezőt melyekkel a későbbiekben dolgozni fogunk, valamint adjunk is nevet nekik. A gyakorlás kedvéért feltétlenül vegyük fel az alábbi három mezőt, és ne feledjük, hogy státuszukat állítsuk 'Tervezett' állapotba.
