Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

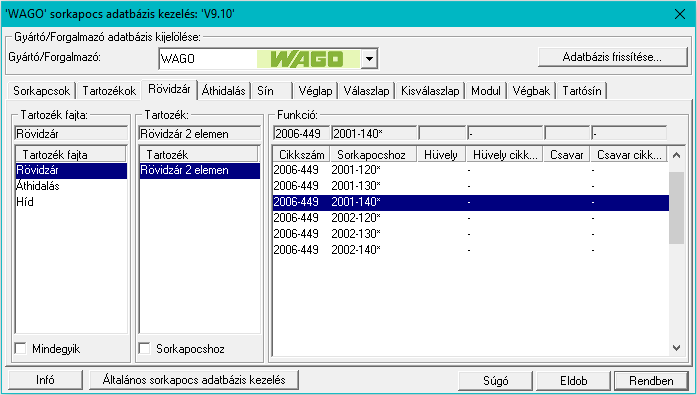

'Wago' Sorkapocs adattár: -Rövidzár

[rövidzáró]

rövidzáró elem. (1 darab)

[hüvely]

(2 darab)

[csavar]

(2 darab)

Tartozék fajta:

Ez a szint a különböző típusú, rendszerű sorkapocs rövidzárak listáját tartalmazza.

Tartozék:

Ez a szint az azonos típusú típusú, rendszerű sorkapocs rövidzárak listáját tartalmazza.

Funkció:

Ez a lista tartalmazza a konkrét rövidzár kialakításokat. Minden rövidzár megoldás egy rövidzáró elemet, két hüvelyt és két csavart tartalmaz. Egy műszakilag egyenértékű megoldást meg lehet valósítani több féle módon is, ha az elemek valamelyike több színben is rendelkezésre áll. Például QVS 2 esetében a csavar fej színe, ZQV esetén a rövidzáró elem színe lehet eltérő!

A lista minden sora tartalmazza a rövidzáró elem típusát, cikkszámát, mely sorkapocs típushoz alkalmazható, a hüvely típusát és cikkszámát, valamint a csavar típusát és cikkszámát.

A rövidzár funkció lista az alábbi 'szűrők' bekapcsolásával szűkíthető:

'Mindegyik'

A kapcsoló bekapcsolt állapotában valamennyi sorkapocs fajtához tartozó rövidzár kombináció megjelenik a 'Funkció' listában.

A kapcsoló bekapcsolt állapotában a 'Tartozék fajta' lista érvénytelen, mert a kijelölésre nincs szükség, hiszen ekkor valamennyi fajtához tartozó rövidzár kombináció megjelenik a 'Funkció' listában.

'Sorkapocshoz'

A kapcsoló bekapcsolt állapotában csak a sorkapocs kijelölésben kiválasztott sorkapocs típushoz alkalmazható rövidzárak jelenek meg a 'Tartozék fajta' listában. És ugyanígy csak a kiválasztott sorkapocs típushoz alkalmazható rövidzár kombinációk jelennek meg a 'Funkció' listában.

Ha a szűrő kapcsolók hatására nem található funkció az adatbázisban, akkor a 'Funkció' listában a következő jelenik meg.

Korlátozások/megjegyzések:

A sorkapocs tartozék kiválasztásának felhasználói beállítását a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\TerminalV10.Ini' állományban tárolja.
