Tervjegyzék készítés

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Tervjegyzék generálás beállítás: Lap beállítása

"Tervjegyzék készítés" modul

Elérés:	Menü:	E L E K T R O	Tervjegyzék készítés
		Tervjegyzék
			Tervjegyzék lapok generálása...

Szerszámos:

Nyomógomb:

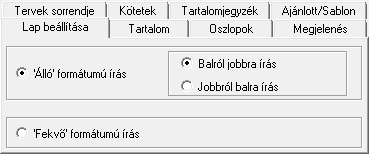

A beállítási panelen a lista generálás táblázat lap formátumát lehet beállítani. A generált lap lehet fekvő, vagy álló formátumú, a fekvő irányból bármely irányba fordíthatóan.

'Álló' formátumú írás

A szabványos A3 (297*420mm) -as rajzlap. A rendszer által alapértelmezésként használt tervlap elforgatva.

Balról jobbra írás

A rajzlap elfogatás a szabvány szerint történik. A hasáb generálása balról jobbra történik. (Szokásos módon befűzve a feliratok fejjel lefelé állnak.)

Jobbról balra írás

A rajzlap elfogatás a szabvánnyal ellentétesen történik. A hasáb generálása jobbról balra történik. (Szokásos módon befűzve a feliratok olvashatóan a talpukon állnak)

'Fekvő' formátumú írás

A szabványos A3 (420*297mm) -as fekvő rajzlap. A rendszer ezt használja alapértelmezésként minden tervlap típusnál.

Lásd:

		Tervjegyzék generálás beállítás

		Tervjegyzék generálás: Lap beállítása
		Tervjegyzék generálás: Megjelenés jellemzők
		Tervjegyzék generálás: Tervjegyzék lista oszlopai
		Tervjegyzék generálás: Tervjegyzék lista tartalma
		Tervjegyzék generálás: Tervtípusok sorrendje, be/ki kapcsolása
		Tervjegyzék generálás: Tervjegyzék kötetekre tördelésének beállítása
		Tervjegyzék generálás: Tartalomjegyzék kezelés
		Tervjegyzék generálás: Ajánlott beállítás

	Korlátozások/megjegyzések:
		A tervjegyzék grafikus generálására vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a 'UserSettings.ini' állományban tárolja. A tervjegyzék generálás, ha más beállítás nem történik, akkor a létesítményben történt utolsó generálás beállításai szerint fog végrehajtódni.
		A tervjegyzék grafikus generálására vonatkozó munkahelyi beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\UserV8.ini' állományban tárolja.
		Az 'Álló formátumú írás' esetében ne használjunk a beállításokban olyan felirat stílust, melyek automatikusan 'talpra állnak'!
		A különböző lap beállításokhoz erősen eltérő jellemző beállítás szükséges! Az álló, fekvő lapméretek egészen eltérő táblázat szélességet tesznek lehetővé.
