'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

Ezekkel a funkciókkal az áramút logikai tervlapon a kurzorral megjelölt, vagy a kurzor alatt lévő objektumhoz tartozó elemeket lehet megkeresni, és megmutatni.

Ezek a funkciók csak akkor működnek, ha a Beállítások... Rendszer működési beállítások Elem tulajdonságainak megjelenítése a kurzor mellett 'Ha egy elem van kijelölve, akkor ennek a tulajdonságai jelenjenek meg!' vagy a 'Ha a kurzor alatt elem van, akkor ennek a tulajdonságai jelenjenek meg!' valamelyike bekapcsolt, és a kurzort a megjeleníteni akart objektum fölött mozdulatlanul tartjuk az itt beállított ideig, akkor az alábbi, az objektumtól függő adattábla jelenik meg:

Szimbólum és doboz készülékrész keresése

Kábelér keresése

Mező kapcsolattal érkező kábelerek keresése

Sorkapocs keresése

Szimbólum készülékrész kereséséhez a 'Készülék:' ablakban a:
'Szimbólum részek: 3. darab, ebből foglalt=2.' lista sorban lévő gombot kell megnyomni, ha a listasor még nincs kijelölve. Ha már ez a listasor már ki van jelölve, akkor az egérrel 'Dupla' kattintást kell végezni!
Ekkor megjelenik a 'Szimból részek: ablak, benne a készüléket felépítő szimbólumokkal, és azok adataival.

Doboz készülékrész kereséséhez a 'Készülék:' ablakban a:
'Doboz kapocspontok: 29. darab, ebből foglalt=6.' lista sorban lévő gombot kell megnyomni, ha a listasor még nincs kijelölve. Ha már ez a listasor már ki van jelölve, akkor az egérrel 'Dupla' kattintást kell végezni!
Ekkor megjelenik a 'Doboz kapocspontok: ablak, benne a készülék doboz csatlakozásaival, és azok adataival.

Ha a kijelölt készülék vegyes felépítésű, akkor a kereséshez mind a két felépítésre vonatkozó adatsorok megjelennek.

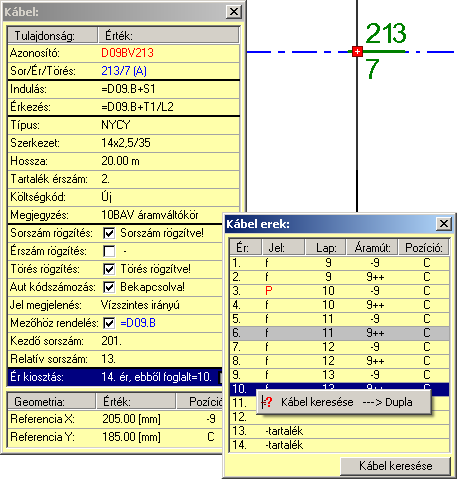

Kábelér kereséséhez a 'Kábel:' ablakban az:
'Ér kiostás: 14. ér, ebből foglat= 10.' lista sorban lévő gombot kell megnyomni, ha a listasor még nincs kijelölve. Ha már ez a listasor már ki van jelölve, akkor az egérrel 'Dupla' kattintást kell végezni!
Ekkor megjelenik a 'Kábek erek: ablak, benne a kábel erek, és azok adataival.

Kábelér kereséséhez a 'Kábel:' ablakban az:
'Ér kiostás: 14. ér, ebből foglat= 10.' lista sorban lévő gombot kell megnyomni, ha a listasor még nincs kijelölve. Ha már ez a listasor már ki van jelölve, akkor az egérrel 'Dupla' kattintást kell végezni!
Ekkor megjelenik a 'Kábek erek: ablak, benne a kábel erek, és azok adataival.

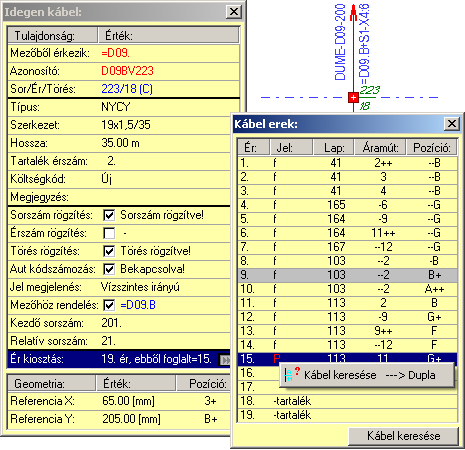

Ezeknek a mező kapcsolattal érkező kábeleknek az adataihoz a Tervek automatikus kiértékelése modulban a funkció Mezők közötti kapcsolatok elemzése opció lefuttatása után jutunk. A mező kapcsolattal érkező kábelek listában csak azokból a mezőkből érkező kábelek lesznek benne, amelyek az együttes elemzésre ki vannak jelölve! Ha az elemzés elvégzése után módosítottunk a kiinduló mezőben a kábel kapcsolatokon, a szerkesztéssel érintett keresési lista nem lesz helyes! Ha nincs elvégezve a fenti több mező együttes elemzése funkció, akkor a 'Kábel:' ablakban az:
'Ér kiostás: Nincs'

Ilyen esetben, amikor még nincs kigyűjtve a mező kapcsolattal érkező kábelek adatai, megtehetjük ezt a Kábel sorszám/ér keresése... funkcióban a fül bekapcsolása esetén a funkcióval.

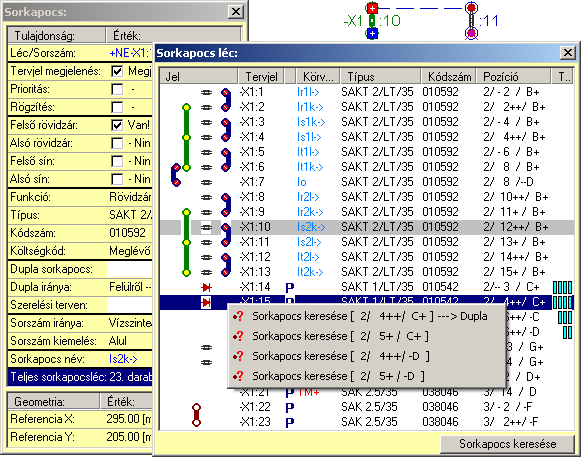

Sorkapocs kereséséhez a 'Sorkapocs:' ablakban a:
'Teljes sorkapocsléc: 3. darab sorkapocs' lista sorban lévő gombot kell megnyomni, ha a listasor még nincs kijelölve. Ha már ez a listasor már ki van jelölve, akkor az egérrel 'Dupla' kattintást kell végezni!
Ekkor megjelenik a 'Sorkapocs léc: ablak, benne a sorkapocs léc sorkapcsaival, és azok adataival.

Keresés elindításának módjai

A lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával a keresét el tudjuk végezni. Természetesen csak akkor, ha a kijelölt adatsoron megjelenített rész a tervben felhasznált, vagy nem azonos a tervlapon kijelölt elemrésszel. Ekkor a lebegő menű is érvnytelen. Sorkapocs esetén, ha a keresendő sorszámú sorkapocs a tevben több pozíción is elhelyezett, akkor a ténylegesen keresendő pozíció csak a lebegő menű segítségével választható ki. A keresés elindítható a lista ablakban is a listasorban a elvégzett dupla egér kattintással is. Természetesen csak akkor, ha a kijelölt adatsoron megjelenített rész a tervben felhasznált, vagy nem azonos a tervlapon kijelölt elemrésszel. Ilyen esetben elutasító hangjelzést kapunk. Sorkapocs esetén, ha a keresendő sorszámú sorkapocs a tevben több pozíción is elhelyezett, akkor az első pozícióját fogja a rendszer megmutatni. A keresés elindítható a lista alatt található keresés nyomogomb segítségével is. Természetesen csak akkor, ha a kijelölt adatsoron megjelenített rész a tervben felhasznált, vagy nem azonos a tervlapon kijelölt elemrésszel. Ilyen esetben a gomb érvénytelen. Sorkapocs esetén, ha a keresendő sorszámú sorkapocs a tevben több pozíción is elhelyezett, akkor az első pozícióját fogja a rendszer megmutatni.
