Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

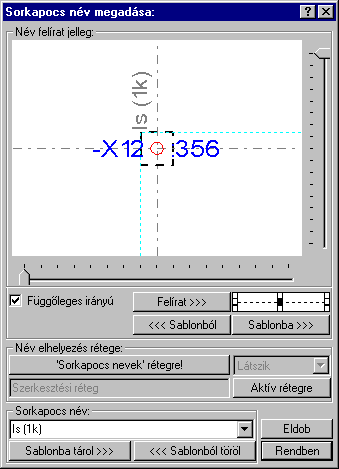

Sorkapocs név megadása

Az ablakban megjelenik a sorkapocs név felirat az aktuális elhelyezési paramétereknek megfelelően.

A feliratnak mindig a szaggatott fekete négyzet alakú keretben belül kell a tervlapon! A rendszer csak ebben az esetben azonosítja a feliratnevet az adott sorkapocshoz. A keret határa közelebb esik a sorkapocshoz, mint a fél raszter osztás. (<2.5mm)

Ezen a kereten belül a függőleges és vízszintes csúszkákkal állíthatjuk a felirat referencia pontját.

A Vízszintes irányú és Függőleges irányú felirat irány az irány checkbox be/ki kapcsolásával beállítható.

A kívánt pozíció jelre rákattintva beállítható, hogy a felirat a kijelölt ponthoz képest hogy legyen elhelyezve.

A felirat jellemzőit a visszajelző ablak alatt lévő szerszámokkal állíthatjuk be.
Lásd: Szöveg stílus beállítása.

A gomb megnyomásával a korábban eltárolt sorkapocs név felirat elhelyezési, megjelenési paramétereket állíthatjuk be.

A gomb megnyomásával a beállított sorkapocs név felirat elhelyezési, megjelenési paramétereket a rendszerhez csatolt sablon állományba tárolhatjuk.

A sorkapocs nevek az áramút terven nem mindig kell, hogy látszanak. Ezért itt az elhelyezési ablakban is támogatva van a sorkapocs név felirat rétegének beállítása.

A ''Sorkapocs nevek' rétegre!' gomb megnyomásával a felirat erre a nevű rétegre kerül elhelyezésre. Ha a terven nem volt korábban ilyen nevű réteg, akkor a rendszer automatikusan létrehozza!

Ha a 'Sorkapocs nevek' rétegre kerül a felirat, akkor a réteg megjelenési opció is érvényes lesz, és beállíthatjuk a láthatósági állapotát.

A gomb megnyomásával a felirat a tervlap szerkesztése közben kijelölt aktív rétegre kerül. Az aktív réteget a Réteg beállítások , vagy az Aktív réteg beállítása funkcióval állíthatjuk be.

Az érvényes rétegnevet az ablakcsoportban mindig láthatjuk.

A 'Sorkapocs név:' csoportban megadhatjuk a sorkapocs nevét, legördítve a lista ablakot, a sorkapocs név könyvtárból választhatunk nevet.

A gomb megnyomásával a szerkesztő ablakban lévő feliratot a rendszerhez csatolt sablon állományba tárolhatjuk. Ez a név gyűjtemény mindig rendelkezésre áll, amikor sorkapocs nevet adunk meg a rendszerben.

A gomb megnyomásával a szerkesztő ablakban lévő feliratot a rendszerhez csatolt sablon állományból törölhetjük.

Korlátozások/megjegyzések:

A rendszer a sorkapocs nevek felírás beállításait a 'x:\V10.x..\OmegaWin32\UserSettings\TerminalsName.ini' állományban tárolja.
