'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Módosítások Készülékrész forgatása

A készülékrész forgatása funkció segítségével az áramút tervlapokon korábban elhelyezett azonosítatlan szimbólumok és piktogram felépítésű készülékrészeket forgathatunk el a korábbi elhelyezéshez képest 180 fokkal.

A funkció elindítása után a kereső kurzorral jelöljük ki az elforgatni kívánt elemet. Csak piktogram felépítésű készülékrészt, vagy azonosítatlan szimbólumot jelölhetünk ki forgatásra. Ha nem ilyen elemre mutattunk rá, a rendszer rövid hangjelzést ad és új elemet azonosíthatunk.

Ha sikeres volt az azonosítás, akkor a rendszer elvégzi az elem forgatását és a megforgatott elemet kiemelt színnel megjeleníti. Az áramút szimbólumok megforgatása mindig a hozzájuk rendelt keretek befoglaló méretének 180 fokos elforgatásával történik. Ha a keret referencia pontja a befoglaló mérethez nem szimmetrikus, akkor a forgatott elem referenciapontja megváltozik! Ez a forgatási eljárás biztosítja azt, hogy az elhelyezett áramút szimbólumok forgatás előtt és után is ugyanazon felületet foglalják el az áramút terven!

Ha a szimbólum csatlakozási pontjai 'szimmetrikusak' a befoglaló téglalaphoz viszonyítva, akkor forgatás után a csatlakozási pontok nem változtatják meg a helyüket, ezért a hozzá csatlakozó kapcsolatok helyesen, csatlakozási pontba fognak érkezni!

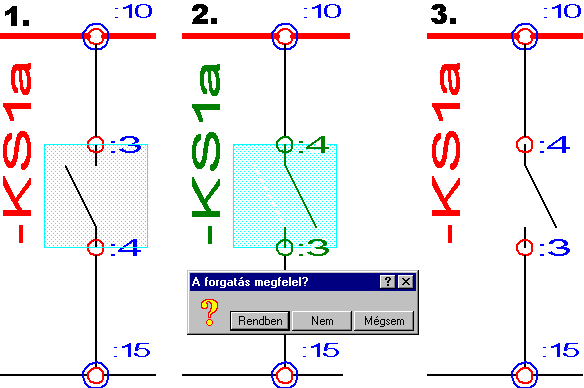

A következő ábrasorozat egy szimmetrikus kerettel rendelkező készülékrész forgatását mutatja.

Az 1. fázisban a forgatás előtti helyzetben látjuk a készülékrészt, külön világoskék kiemeléssel a keret takarási felületét.

A 2. fázis a forgatás művelet közbeni állapotot mutatja. A forgatott helyzet kiemelt színnel megjelenik. Látható, hogy a készülék csatlakozások úgy fordulnak, hogy a megszerkesztett kapcsolatok továbbra is helyesen érkeznek a készülékhez. Ekkor megjelenik a 'Forgatás megfelel?' dialógus doboz, amelyben a kurzor azonnal a gombra áll. Pozicionálás nélkül azonnal elfogadhatjuk a megoldást. Ha a gombbal válaszolunk, akkor visszaáll az eredeti kiinduló állapot, és folytathatjuk a készülékrész forgatási műveletet. A válasz esetén visszaáll az eredeti kiinduló állapot, és a rendszer kilép a készülékrész forgatási műveletből.

A 3. fázis a megoldást tartalmazza, amikor a gombbal elfogadtuk a megoldást.

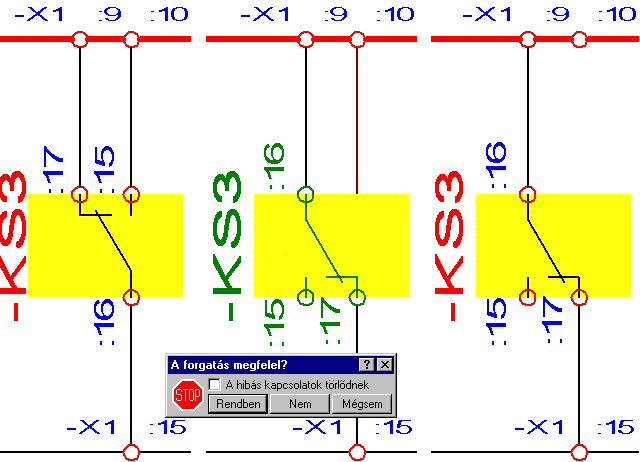

A következő ábrasorozat egy aszimmetrikus kerettel rendelkező készülékrész forgatását mutatja.

Az 1. fázis fázisban a forgatás előtti helyzetben látjuk a készülékrészt, külön sárga kiemeléssel a keret takarási felületét.

A 2. fázis a forgatás művelet közbeni állapotot mutatja. A forgatott helyzet kiemelt színnel megjelenik. Látható, hogy a készülék csatlakozások úgy fordulnak, hogy a megszerkesztett kapcsolatok nem mindegyike kapcsolódik helyesen a készülékhez. Azok a kapcsolatok, amelyek a forgatott állapotban nem helyesen kapcsolódik a készülékhez megkülönböztetett színnel jelennek meg. Ekkor megjelenik a 'Forgatás megfelel?' dialógus doboz, amelyben a kurzor azonnal a gombra áll. Pozicionálás nélkül azonnal elutasíthatjuk a megoldást. Ha a gombbal válaszolunk, akkor visszaáll az eredeti kiinduló állapot, és folytathatjuk a készülékrész forgatási műveletet. A válasz esetén visszaáll az eredeti kiinduló állapot, és a rendszer kilép a készülékrész forgatási műveletből.

Azokban az esetekben, amikor a forgatott helyzetben vannak olyan kapcsolatok, amelyek nem helyesen kapcsolódnak a készülékhez a 'Forgatás megfelel?' dialógus doboz tartalmaz egy beállítási lehetőséget, amelynek segítségével eldönthetjük, hogy a forgatás végrehajtásával ezek a kapcsolatok törlődjenek-e. Ha a 'Hibás kapcsolatok törlődnek' opció be van kapcsolva, és a gombbal válaszolunk, akkor a forgatás végrehajtásával a rendszer ezeket a kapcsolatokat törli. Ha az opció nincs bekapcsolva, akkor a forgatás ezen kapcsolatokat meghagyja. A felhasználónak a későbbiekben kell gondoskodnia az 'elvarratlan' kapcsolatok megszüntetéséről.

A 3. fázis a megoldást tartalmazza, amikor a gombbal elfogadtuk a megoldást, a „Hibás kapcsolatok törlődnek” opció bekapcsolt állapotában.

A parancs segítségével a cserélni kívánt készülékrészek törlését és újbóli felhelyezését elforgatott állapotban, kapcsolatainak újraszerkesztését végzi el helyettünk a rendszer.
