A lista jobb áttekinthetősége érdekében a
megjelenítésre szűrőt kapcsolhatunk be/ki.
|
|
Mezőkapcsolatok is megjelennek
|
|
Bekapcsolt állapotában a listán minden
mezőkapcsolat is megjelenik.
(Értelemszerűen itt a lapkapcsolatok megjelenítése nem kapcsolható ki!)
Hatása csak akkor van, ha 'Kapcsolat kijelölési mód kiválasztása:'
csoportban a:
|
|
Kapcsolat kijelölés és rámutatás a kapcsolatra vagy
a
|
|
|
Kapcsolat kijelölése közvetlenül a listáról opció
van bekapcsolva!
|
|

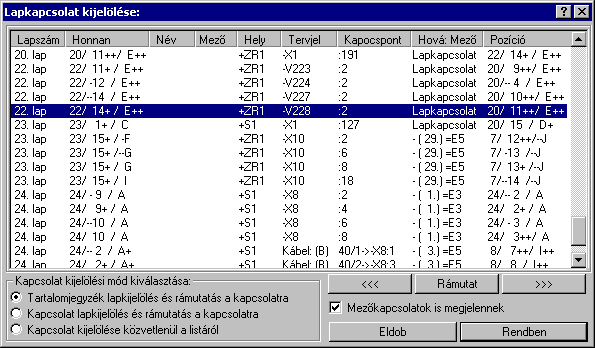

Az összerendelendő kapcsolat kiválasztására
két eltérő mód áll rendelkezésre.
1. Pozícionálással a tervlapon.
|
Kiválasztjuk azt a lapot, amelyen a cél
kapcsolatot ki akarjuk jelölni, és ezt a lapot betöltve pozicionálással
azonosítjuk a lapkapcsolat 'másik' végét.
Ekkor a betöltendő lap kiválasztására az
alábbi segédeszközök állnak rendelkezésre. A 'Kapcsolat kijelölési mód
kiválasztása:' csoportban a:
|
|
Tartalomjegyzék lapkijelölés és rámutatás a kapcsolatra
|
|
Bekapcsolt állapotában a listán a mező
tartalomjegyzék szerinti lap listája látható. Ebben az esetben érvényesek a
előre, valamint a  hátra
lapozás gombok is. Ekkor a kijelölt lap betöltésre kerül, ha a sorra duplán
kattintunk, vagy a  vagy a
nyomógombot megnyomjuk.
A lap választást követően a rendszer betölti
a választott tervlapot, ekkor a vezeték folytatását képező vezetékvégre
pozícionálva, a rendszer az két vezeték egymáshoz rendelést elvégzi. Az
összerendelés eredményeként a vezetékvégekre a rendszer felírja a 'Lap/Áramút'
azonosítókat, amely a kapcsolat folytatódásának helyére mutat.
Ha hibásan jelöljük ki a kapcsolatot, akkor az
alábbi hibaüzenetet kapjuk:
|
Válasz esetén visszatérhetünk a 'Lapkapcsolat
kijelölése:' párbeszédablakba, ahol tetszés szerinti módon új lapot
jelölhetünk ki.
|
|
Válasz esetén az adott lapon folytathatjuk a
pozicionálást és új lap/mező-kapcsolatot jelölhetünk ki.
|
|
Válasz esetén a teljes lapkapcsolat összerendelés
megszakad anélkül, hogy bármilyen kapcsolatot is összerendeltünk volna.
|
|
|
|
Kapcsolat kijelölés és rámutatás a kapcsolatra
|
|
Csak abban az esetben használható, ha el van
végezve a Lap
és mező kapcsolat elemzés. Ellenkező esetben hibajelzés mellett
a kapcsolati lista üres!
Bekapcsolt állapotában a listán a mező
lap/mező-kapcsolatok listája látható. Ebben az esetben
nem érvényesek a
előre, valamint a hátra
lapozás gombok. Ekkor a kijelölt lap betöltésre kerül, ha a kijelölt
kapcsolathoz tartozó sorra duplán kattintunk, vagy a
vagy a nyomógombot megnyomjuk.
Betöltés után a kurzorral a kívánt lap/mezőt elhagyó kapcsolatra mutatva a
lapkapcsolatot összerendelhetjük.
Ha hibásan jelöljük ki a kapcsolatot, akkor az
alábbi hibaüzenetet kapjuk:
|
|
Válasz esetén visszatérhetünk a 'Lapkapcsolat
kijelölése:' párbeszédablakba, ahol tetszés szerinti módon új lapot
jelölhetünk ki.
|
|
|
Válasz esetén az adott lapon folytathatjuk a
pozicionálást és új lap/mező-kapcsolatot jelölhetünk ki.
|
|
|
Válasz esetén a teljes lapkapcsolat összerendelés
megszakad anélkül, hogy bármilyen kapcsolatot is összerendeltünk volna.
|
|
|
1. Listán kijelöléssel.
|
Listáról kiválasztjuk azt a lapot/mezőt
elhagyó kapcsolatot, melyet a kiindulási kapcsolathoz akarunk rendelni.
Ekkor a 'Kapcsolat kijelölési mód
kiválasztása:' csoportban a:
|
|
Kapcsolat kijelölése közvetlenül a listáról
|
|
|
|
