A lista jobb áttekinthetősége érdekében a
megjelenítésre szűrőt kapcsolhatunk be/ki.
|
|
Lapkapcsolatok is megjelennek
|
|
Bekapcsolt állapotában a listán minden
lapkapcsolat is megjelenik.
(Értelemszerűen itt a mezőkapcsolatok megjelenítése nem kapcsolható
ki!) Hatása csak akkor van, ha 'Kapcsolat kijelölési mód kiválasztása:'
csoportban a:
|
|
Kapcsolat kijelölés és rámutatás a kapcsolatra vagy
a
|
|
|
Kapcsolat kijelölése közvetlenül a listáról opció
van bekapcsolva!
|
|
Az összerendelt mezőkapcsolatok
feliratozásának módját a ''Pozíció' felirat mód beállítása:' csoportban
állíthatjuk be.
|
|
A mező alfanumerikus azonosítója is
|
|
Bekapcsolt állapotában a mezőkapcsolat
'pozíció' felirati részébe beíródik a célmező és szereléshely
alfanumerikus azonosítója.
|
|
|
A kapcsolat azonosítója is
|
|
Bekapcsolt állapotában a mezőkapcsolat
'pozíció' felirati részébe beíródik a cél alkatrész alfanumerikus azonosítója.
|
|
|
A kábel kapcsolat 'mögötti' berendezés azonosítója is
|
|
Bekapcsolt állapotában a mezőkapcsolat
'pozíció' felirati részébe beíródik a cél kapcsolatban annak a berendezésnek az
alfanumerikus azonosítója is, amelyhez a kábelér kapcsolódik. (A funkció
elnevezéséből is következik, hogy ez csak akkor működik, ha a
mezőkapcsolat a cél mezőben kábelhez kapcsolódik!)
|
A mezőkapcsolat 'tervszám' részébe mindig
beíródik a célmező áramút tervének tervszáma. A mezőkapcsolat
feliratok az összerendeléskor mindig az adott állapotnak megfelelő
szöveget tartalmazzák. Ezek az adatok a tervezés során gyakran változnak. A
feliratok frissítését a tervezés végén célszerű elvégezni. De ezt már
bízzuk a rendszerre. Futtassuk a
Több mező együtt elemzése funkció Áramút
mezőkapcsolat feliratok frissítése opcióját!

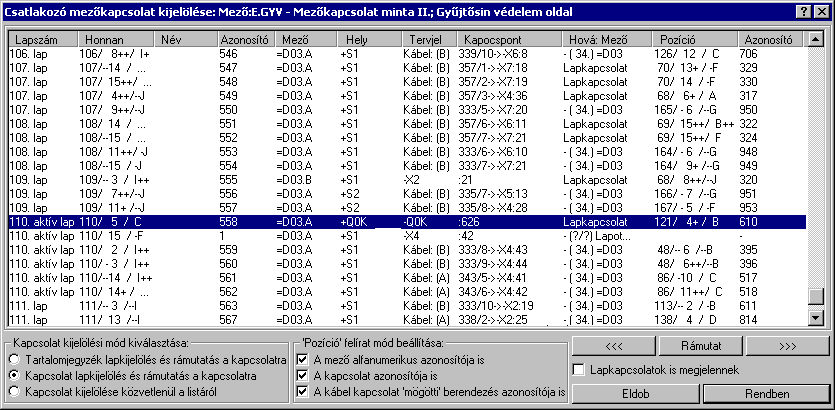

A célmezőben az összerendelendő
kapcsolat kiválasztására két eltérő mód áll rendelkezésre.
1. Pozícionálással a tervlapon.
|
Kiválasztjuk azt a lapot, amelyen a cél
kapcsolatot ki akarjuk jelölni, és ezt a lapot betöltve pozicionálással
azonosítjuk a mezőkapcsolat 'másik' végét.
Ekkor a betöltendő lap kiválasztására
az alábbi segédeszközök állnak rendelkezésre. A 'Kapcsolat kijelölési mód
kiválasztása:' csoportban a:
|
|
Tartalomjegyzék lapkijelölés és rámutatás a kapcsolatra
|
|
Bekapcsolt állapotában a listán a mező
tartalomjegyzék szerinti lap listája látható. Ebben az esetben érvényesek a
előre, valamint a  hátra
lapozás gombok is. Ekkor a kijelölt lap betöltésre kerül, ha a sorra duplán
kattintunk, vagy a  vagy a
nyomógombot megnyomjuk.
A lap választást követően a rendszer betölti
a választott tervlapot, ekkor a vezeték folytatását képező vezetékvégre
pozícionálva, a rendszer az két vezeték egymáshoz rendelést elvégzi. Az
összerendelés eredményeként a vezetékvégekre a rendszer felírja a 'Lap/Áramút'
, amely a kapcsolat folytatódásának helyére mutat, valamint a felíródnak a
mezőkapcsolatra jellemző 'Tervszám' és 'Pozíció'
azonosító feliratok a beállításnak megfelelően.
Ha hibásan jelöljük ki a kapcsolatot, akkor az
alábbi hibaüzenetet kapjuk:
|
Válasz esetén visszatérhetünk a 'Csatlakozó
mezőkapcsolat kijelölése:' párbeszédablakba, ahol tetszés
szerinti módon új lapot jelölhetünk ki.
|
|
Válasz esetén az adott lapon folytathatjuk a
pozicionálást és új lap/mező-kapcsolatot jelölhetünk ki.
|
|
Válasz esetén a teljes mezőkapcsolat
összerendelés megszakad anélkül, hogy bármilyen kapcsolatot is összerendeltünk
volna.
|
|
|
|
Kapcsolat kijelölés és rámutatás a kapcsolatra
|
|
Csak abban az esetben használható, ha el van
végezve a Lap
és mező kapcsolat elemzés. Ellenkező esetben hibajelzés mellett
a kapcsolati lista üres!
Bekapcsolt állapotában a listán a mező
lap/mező-kapcsolatok listája látható. Ebben az esetben
nem érvényesek a
előre, valamint a hátra
lapozás gombok. Ekkor a kijelölt lap betöltésre kerül, ha a kijelölt
kapcsolathoz tartozó sorra duplán kattintunk, vagy a
vagy a nyomógombot megnyomjuk.
Betöltés után a kurzorral a kívánt lap/mezőt elhagyó kapcsolatra mutatva a
mezőkapcsolatot összerendelhetjük.
Ha hibásan jelöljük ki a kapcsolatot, akkor az
alábbi hibaüzenetet kapjuk:
|
|
Válasz esetén visszatérhetünk a 'Csatlakozó
mezőkapcsolat kijelölése:' párbeszédablakba,
ahol tetszés szerinti módon új lapot jelölhetünk ki.
|
|
|
Válasz esetén az adott lapon folytathatjuk a
pozicionálást és új lap/mező-kapcsolatot jelölhetünk ki.
|
|
|
Válasz esetén a teljes mezőkapcsolat
összerendelés megszakad anélkül, hogy bármilyen kapcsolatot is összerendeltünk
volna.
|
|
|
1. Listán kijelöléssel.
|
Listáról kiválasztjuk azt a lapot/mezőt
elhagyó kapcsolatot, melyet a kiindulási kapcsolathoz akarunk rendelni.
Ekkor a 'Kapcsolat kijelölési mód
kiválasztása:' csoportban a:
|
|
Kapcsolat kijelölése közvetlenül a listáról
|
|

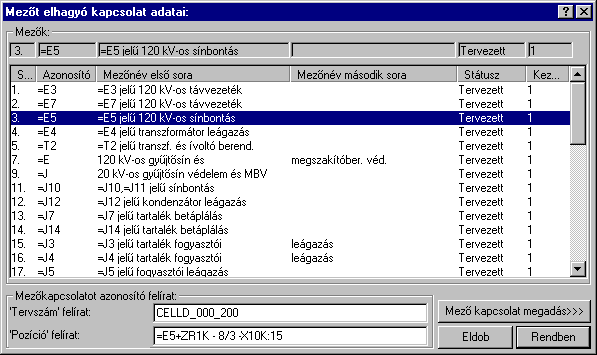

A mezőkapcsolat azonosítását
megjelenítő 'Tervszám' és 'Pozíció' feliratok
jellemzőinek beállítását a
 Grafikai
megjelenés...
 gomb alatt lehet
elvégezni!
|
|
Áramút LOGIKAI tervezés
Lapkapcsolat
módosítása
nyomógombra
kattintva a célmezőbe jutunk.
