Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

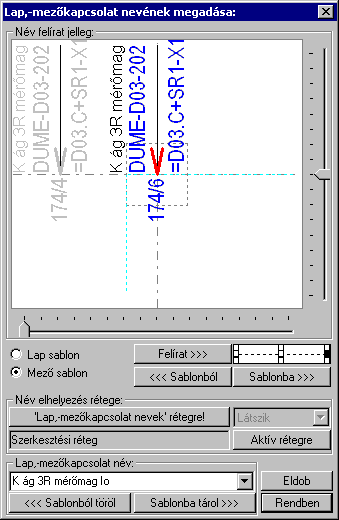

Lap,-mező kapcsolat nevének megadása

Az ablakban megjelenik a lap/mezőkapcsolat név felirat az aktuális elhelyezési paramétereknek megfelelően. A háttérben megjelenik a kapcsolat környezete is, amely a kapcsolat név elhelyezésének jó látható pozícionálását segíti.

A feliratnak mindig a szaggatott fekete négyzet alakú keretben belül kell a tervlapon! A rendszer csak ebben az esetben azonosítja a feliratnevet az adott lap/mező kapcsolathoz. A keret határa közelebb esik a sorkapocshoz, mint a teljes raszter osztás. (<5.0mm)

Ezen a kereten belül a függőleges és vízszintes csúszkákkal állíthatjuk a felirat referencia pontját.

A kívánt pozíció jelre rákattintva beállítható, hogy a felirat a kijelölt ponthoz képest hogy legyen elhelyezve.

A felirat jellemzőit a visszajelző ablak alatt lévő szerszámokkal állíthatjuk be.
Lásd: Szöveg stílus beállítása.

A gomb megnyomásával a korábban eltárolt lap/mezőkapcsolat név felirat elhelyezési, megjelenési paramétereket állíthatjuk be.

A gomb megnyomásával a beállított lap/mezőkapcsolat név felirat elhelyezési, megjelenési paramétereket a rendszerhez csatolt sablon állományba tárolhatjuk.

A lap/mezőkapcsolat nevek az áramút terven nem mindig kell, hogy látszanak. Ezért itt az elhelyezési ablakban is támogatva van a lap/mezőkapcsolat név felirat rétegének beállítása.

A 'Lap,-mezőkapcsolat nevek' rétegre!' gomb megnyomásával a felirat erre a nevű rétegre kerül elhelyezésre. Ha a terven nem volt korábban ilyen nevű réteg, akkor a rendszer automatikusan létrehozza!

Ha a 'Lap,-mezőkapcsolat nevek' rétegre kerül a felirat, akkor a réteg megjelenési opció is érvényes lesz, és beállíthatjuk a láthatósági állapotát.

A gomb megnyomásával a felirat a tervlap szerkesztése közben kijelölt aktív rétegre kerül. Az aktív réteget a Réteg beállítások , vagy az Aktív réteg beállítása funkcióval állíthatjuk be.

Az érvényes rétegnevet az ablakcsoportban mindig láthatjuk.

A 'Lap,-mezőkapcsolat név:' csoportban megadhatjuk a lap,-mezőkapcsolat nevét, legördítve a lista ablakot, a lap,-mezőkapcsolat név könyvtárból választhatunk nevet.

A gomb megnyomásával a szerkesztő ablakban lévő feliratot a rendszerhez csatolt sablon állományba tárolhatjuk. Ez a név gyűjtemény mindig rendelkezésre áll, amikor lap,-mezőkapcsolat nevet adunk meg a rendszerben.

A gomb megnyomásával a szerkesztő ablakban lévő feliratot a rendszerhez csatolt sablon állományból törölhetjük.

Mivel a lap kapcsolatok és a mező kapcsolatok szokásos feliratozási megoldásai eltérnek egymástól, a rendszer a választó nyomógomb segítségével a két kapcsolat jelleghez külön - külön sablont kezel. A rádió gombok átkapcsolásával beállítható a kívánt sablon.

Korlátozások/megjegyzések:

Az OmegaCAD ELEKTRO rendszer lap és mezőkapcsolatokra vonatkozó korlátait lásd itt!

A lap,- mező kapcsolatok elemzés utján történő összerendelése akkor lesz helyes, ha egy - egy mezőben csak két azonos név fordul elő.

Az össze jelölendő kapcsolat pároknak a feliratainak karakterre pontosan egyeznie kell!

Mező kapcsolatok esetében a cél mező kijelölést a mező kapcsolatok megadásánál el kell végezni.

Mező kapcsolatok esetén a kapcsolatban álló mezőkben az érintett mezőkbe irányuló feliratoknak kell megegyezni. A két érintett mező közötti kapcsolatokban csak egy azonos felirat pár lehet.

A kapcsolatnévvel rendelkező kapcsolatok párok összerendelése az lap/mező kapcsolatok elemzése során felülbírálja az esetleges korábbi összejelöléseket!

A rendszer a lap, mezőkapcsolat nevek felírás beállításait a 'x:\V10.x..\OmegaWin32\UserSettings\PageConnectName.ini' állományban tárolja.
