'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Blokk műveletek Blokk tárolása könyvtárba

Ikon:

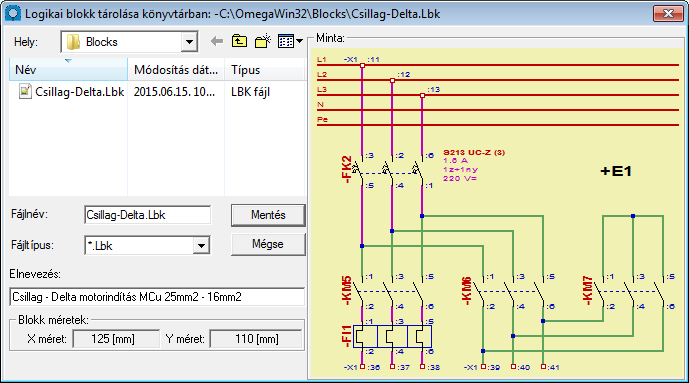

A parancs kiadását követően, ha még nem volt aktív blokk terület, akkor azt ki kell jelölnünk. Ez a folyamat azonos a Blokk terület kijelölése funkció működésével. A parancsot kiadva megjelenik a 'Logikai blokk tárolása könyvtárban:' párbeszédpanel jelenik meg, ahol a fájl név, a megnevezés és a tárolás műveleteit végezhetjük el.

A 'Fájl név:' ablakban a fájl nevét kell megadnunk, ha meglévő fájl nevet adunk meg a rendszer a A <név>.blk rajz már létezik. Felülírja? figyelmeztetést és Igen/Nem választási lehetőséget ad. Az áramút logikai blokk adatok két önálló fájlból állnak! Külön '<név>.lbk' fájlba kerülnek az áramköri elemeket leíró adatok és külön'<név>.blk' fájlba kerülnek a grafikus elemek. Az utóbbiba kerülnek a sorkapocs rövidzárak, sínek, tartalomjegyzék feliratok is. Ha az általános blokk könyvtárat használjuk, akkor ügyeljünk arra, hogy a grafikus blokk adatok véletlen blokknév egyezés esetén ne sérülhessenek!

Az elnevezés ablakban a blokk fájlhoz megnevezést adhatunk, amely a blokk könyvtárban történő kereséskor megjelenik a párbeszédpanelen. A blokk megnevezés 48 karakter hosszú lehet.

A blokkterületről kilépő vezetékeket a rendszer a blokkban lévő legközelebbi készülék-, vagy sorkapocsig törli az eltárolt blokk rajzról.

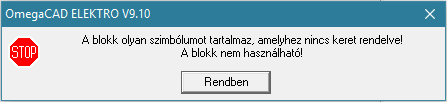

Nem lehet a blokkot létrehozni, ha a szimbólum ellenőrzés eredménye a következő eredményre jut: A blokk olyan szimbólumot tartalmaz, amelyhez nincs keret rendelve! A blokk nem használható! Ilyen esetben az alábbi hibajelzés jelenik meg, és a kijelölt blokkot nem lehet tárolni a könyvtárba!

Ez a korlátozás azért szükséges, mert a könyvtárba tárolt blokkok bármely más létesítmény terveibe is beépíthetők. A szimbólumok azonosítására és helyettesítésére a hozzá rendelt keretek azonossága szigorúan ellenőrzésre kerül. Ha nincs a szimbólumhoz keret rendelve, akkor ez az elllenőrzés nem lehetséges teljeskörűen! Így más létesítmények terveiben való felhasználás során az egyes szimbólumok, majd ezen keresztül az egyes készülékek helyettesíthetőségének lehetősége nem lehet teljes. Ezért az ilyen blokkok létrehozását nem teszi lehetővé a rendszer.

Blokk terület kijelölése

Blokk kijelölés megszüntetése

Blokk elhelyezése könyvtárból...

Grafikai megjelenés...
