Az OmegaCAD rendszer telepítése
A telepítés végrehajtása


A telepítő modul segítségével az OmegaCAD rendszer telepíthető számítógépre!

A telepítés lépései:

  • -A védelmi dugó elhelyezése a nyomtató porton. (A nyomtató kábelét a védelmi dugóra lehet csatlakoztatni. A dugó nem zavarja a nyomtatást.) Ha a gépen több nyomtató port is van, bármelyikre rá lehet dugni a védelmi dugót, a védelmi rendszer megkeresi.

    • A rendszer telepítésének beállításai.

  • -A tervezőrendszer CD lemezének behelyezése a CD meghajtóba. A lemezen az OmegaTelepit.exe programot indítsa el.
  • A "Cél meghajtó kijelölés:" ablakban A rendszer telepítés helyét tallózással ennek a gombnak a megnyomásával végezhetjük el. a gomb segítségével jelöljük ki a számítógép kívánt merevlemez betűjelét, vagy a szerkesztő ablakba írjuk be azt.
  • A "Telepítendő részek kijelölése" csoportban jelöljük ki a rendszer telepíteni kívánt részeit! Csak a kijelölt részek kerülnek telepítésre! Új rendszer telepítésekor nem lehet kikapcsolni az alapbeállítások és a Sentinel védelmi részek telepítését!
  • Alap beállítások:
    Ezen részek a rendszer működését befolyásoló felhasználói beállításokat tartalmazó állományokat jelenti. Tipikusan például a szerkesztendő vonal jellemzői, feliratok tulajdonságai, felhasználói szerszámos összeállítása. De ilyenek a különféle sablon összeállítások (körvezeték, szereléshely), megadható készülék, kábel, sorkapocs nevek listája.
    Beállítása csak új telepítéskor szükséges!
  • Rendszer:
    Ez a rendszer összetevő tartalmazza az OmegaCAD rendszer végrehajtható program és erőforrás állományait.
    Beállítása erősen ajánlott!
  • Minta rajzok:
    Ez a rendszer összetevő tartalmazza a rendszerhez mellékelt minta rajzok telepítését. A rendszer a minta rajzokat az x:\V10.x..\OmegaWin32\Drawings könyvtárba helyezi el. Ha a telepítési opciót bekapcsoljuk, de a rendszer ezen változata már volt telepítve, akkor ezen állományok az új telepítéssel felülíródnak! Ha bekapcsoljuk, ügyeljünk rá, hogy saját rajzaink a rendszer minta rajzaival azonos elnevezéssel ne legyenek ebben a könyvtárban!
    Beállítása igény szerint lehetséges.
  • Minta blokkok:
    Ez a rendszer összetevő tartalmazza a rendszerhez mellékelt minta blokkok telepítését. A rendszer a minta blokkokat az x:\V10.x..\OmegaWin32\Blocks könyvtárba helyezi el. Ha a telepítési opciót bekapcsoljuk, de a rendszer ezen változata már volt telepítve, akkor ezen állományok az új telepítéssel felülíródnak! Ha bekapcsoljuk, ügyeljünk rá, hogy saját blokkjainka rendszer minta blokkjaival azonos elnevezéssel ne legyenek ebben a könyvtárban!
    Beállítása igény szerint lehetséges.
  • Minta létesítmények:
    Ez a rendszer összetevő tartalmazza az ELEKTRO rendszerhez mellékelt minta létesítmények telepítését. A rendszer a minta létesítményeket az x:\V10.x..\OmegaWin32\Projects könyvtárba helyezi el. Ha a telepítési opciót bekapcsoljuk, de a rendszer ezen változata már volt telepítve, akkor ezen állományok az új telepítéssel felülíródnak! Ha bekapcsoljuk, ügyeljünk rá, hogy saját létesítményeink a rendszer minta létesítményeivel azonos elnevezéssel ne legyenek ebben a könyvtárban!
    Beállítása igény szerint lehetséges!
  • Adatbázis:
    Ez a rendszer összetevő tartalmazza az ELEKTRO rendszerhez mellékelt minta adatbázisok telepítését. A rendszer a minta adatbázisokat az x:\V10.x..\OmegaWin32\Data és az x:\V10.x..\OmegaWin32\Central könyvtárakba helyezi el. Ha a telepítési opciót bekapcsoljuk, de a rendszer ezen változata már volt telepítve, akkor ezen állományok az új telepítéssel felülíródnak! Ha bekapcsoljuk, ügyeljünk rá, hogy saját adatbázisaink ne legyenek ebben a könyvtárban!
    Továbbá ez az összetevő tartalmazza az alap grafikus rendszer szimbólum könyvtárának telepítését is! Ez az állomány az x:\V10.x..\OmegaWin32\OwSymbl.Dat Ha ezt az opciót bekapcsoljuk, ügyeljünk rá, hogy erről az állományról legyen mentésünk!
    Beállítása igény szerint lehetséges!
  • Help:
    Ez a rendszer összetevő tartalmazza a rendszer használatához szükséges súgó állományok telepítését. Mivel a rendszer működésének leírása, a javítások, módosítások leírása ezen állományokban található, ezért:
    Beállítása erősen ajánlott!
  • Sentinel védelem:
    Ez a rendszer összetevő tartalmazza a rendszer hardveres védelmét működteto programrészeket.
    A legfrissebb Sentinel meghajtó a gyártó, SafeNet hivatalos honlapjáról: www.safenet-inc.com tölthető le
    Kikapcsolása új telepítéskor nem lehetséges!
  • A A telepítési folyamatot ennek a gombnak a megnyomásával indíthatjuk el. gomb megnyomásával indítsuk el a rendszer telepítését.
  • A telepítés során a munkafolyamatot követhetjük. Sorra, a rendszer jelzéseinek megfelelően, helyezzük a meghajtóba a soron következő rendszer lemezt. Ha a rendszer CD ROM-ról kerül telepítésre, akkor a telepítő a lemezcseréket nem kéri.

    • A telepítési folyamat.

  • -SENTINEL driver installálása: A telepítőrendszer a számítógép operációs rendszerének megfelelő drivereket feltelepíti. Windows XP/Viste/Windows7/8/10 alatt a sentinel drivert Rendszergazda jogusultsággal a felhasználónak kell installálni!

    • -SENTINEL driver installálása: 1. lépés

    -SENTINEL driver installálása: 1. lépés

    -SENTINEL driver installálása: 2. lépés

    -SENTINEL driver installálása: 2. lépés

    -SENTINEL driver installálása: 3. lépés

    -SENTINEL driver installálása: 3. lépés

    -SENTINEL driver installálása: 4. lépés

    -SENTINEL driver installálása: 4. lépés

    -SENTINEL driver installálása: 5. lépés

    -SENTINEL driver installálása: 5. lépés

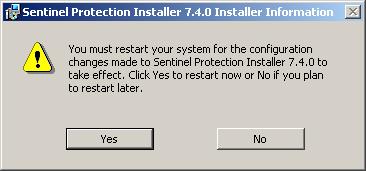

    -SENTINEL driver installálása: 6. lépés

    -SENTINEL driver installálása: 6. lépés (Opeációs rendszertől (NT/XP/Vista) függően!)

  • -A telepítő program létrehozza a szükséges könyvtárakat, felmásolja a fájlokat, és egy külön csoportban elhelyezi a prograrm indító ikonjait. A program csoport indító ikonjainak elhelyezésén kívül a WINDOWS rendszer fájljaiban nem hajt végre változtatásokat!

    • A telepített rendszer program csoportja a windows menüben.

  • A beállítások ikonra kattintva végezzük el a szükséges beállításokat az OmegaCAD rendszer beállítások szerint!
  • Rendszer beállítások
  • - Rendszer memória méretek beállítása
  • - Alrendszer kijelölése
  • - Felhasználói adatok megadása
  • - Szövegszerkesztő beállítása
  • - Számítógép beállítása
  • Az OmegaCAD V9.00 ikonra duplán kattintva elkezdhetjük a munkát a rendszerrel.

    • Az egyes alkönyvtárakban elhelyezkedő állományok tartalma és kiterjesztései:

    Telepítési könyvtár Állomány kiterjesztés Állomány tartalma
    x:\V10.x..\OmegaWin32\ *.EXE, *.DLL, *.INI, *.KOD, *.DAT,*.SYS A rendszer működéséhez szükséges program, állományok, adat és szöveg állományok
    x:\V10.x..\OmegaWin32\Blocks\ *.Blk A felhasználó által létrehozott grafikus rajzi blokk állományok. (Képrészletek)
    x:\V10.x..\OmegaWin32\Drawings\ *.Raj A felhasználó által létrehozott rajzi állományok
    x:\V10.x..\OmegaWin32\Help\ *.HLP, *.CNT, *HCM A súgó állományok
    x:\V10.x..\OmegaWin32\Tmp\ *.Tmp A rendszer átmeneti munkaállományok részére kijelölt könyvtár
    x:\V10.x..\OmegaWin32\Sentinel\ *.EXE, *.DLL, *.HLP, *.SYS  A rendszer másolás védelmét ellátó hardver kulcs driver és kisegészítő állományai
    x:\V10.x..\OmegaWin32\Service\ *.EXE, *.DLL A rendszer telepítését, beállítását ellátó ellátó segédrendszerek állományai

    Az ELEKTRO rendszer telepített könyvtárai:

    Telepítési könyvtár Állomány kiterjesztés Állomány tartalma
    x:\V10.x..\OmegaWin32\Elektro\ *.EXE, *.DLL, *.INI, *.KOD, *.DAT,*.SYS Az ELEKTRO rendszer működéséhez szükséges program, állományok, adat és szöveg állományok.
    x:\V10.x..\OmegaWin32\Data\ *.Msf, *.Ini, *.Sta, *.Blk Az ELEKTRO rendszer munkahelyi adatbázisa. Benne a különböző modulokhoz tartozó blokk könyvtárak
    ...\LogicalCircuit\
    ...\Singleline\
    ...\Disposition\
    ...\General\
    ...\Fitting\
    		*.Blk, *.Lbk Áramutas munkahelyi blokkok
    Egyvonalas munkahelyi blokkok
    Elrendezés munkahelyi blokkok
    Általános műszaki tervek munkahelyi blokkok
    Szerelés tervek munkahelyi blokkok
    x:\V10.x..\OmegaWin32\Central\ *.Msf, *.Ini, *.Sta, *.Blk Az ELEKTRO rendszer munkahelyi adatbázisa. Benne a különböző modulokhoz tartozó blokk könyvtárak
    ...\LogicalCircuit\
    ...\Singleline\
    ...\Disposition\
    ...\General\
    ...\Fitting\
    		*.Blk, *.Lbk Áramutas központi blokkok
    Egyvonalas központi blokkok
    Elrendezés központi blokkok
    Általános műszaki tervek központi blokkok
    Szerelés tervek központi blokkok
    x:\V10.x..\OmegaWin32\Projects\ *.All, *.* Az ELEKTRO rendszer által kezelt tervadatok könyvtára
    x:\V10.x..\OmegaWin32\Template\
         		*.Bus, *.Pls Az ELEKTRO rendszerben a felhasználók által készített minta adatok könyvtára
    x:\V10.x..\OmegaWin32\UserSettings\
         		*.Ini Az ELEKTRO rendszerben a felhasználói beállításokat tartalmazó állományok könyvtára.

    A telepített rendszer könyvtár fa szerkezete.

    A számítógép kijelölt meghajtóján létrehozott könyvtár struktúra

    Lásd még:

  • Rendszer beállítások
  • - Rendszer memória méretek beállítása
  • - Alrendszer kijelölése
  • - Felhasználói adatok megadása
  • - Szövegszerkesztő beállítása
  • - Számítógép beállítása
  • - Az OmegaCAD rendszer eltávolítása
  • Az OmegaCAD rendszer telepítését a telepítő CD/DVD/Hálózat/x:\Elektro_V9.20\OmegaTelepit.exe program índításával végezhetjük el: Az OmegaCAD rendszer telepítésének indítása.

    • Sentinel védelmi hibák:

  • A hibajelzés lehetséges okai:
  • Nincs OmegaCAD 'Sentinel' HW kulcs csatlakoztatva a számítógéphez.
  • Hiba elhárítás: A rendelkezésre álló OmegaCAD 'Sentinel' HW kulcsot csatlakoztatni kell a számítógéphez.
  • Nincs elérhető 'Sentinel' driver van telepítve a csatlakoztatott kulcshoz.
  • Hiba elhárítás: A rendelkezésre álló OmegaCAD 'Sentinel' HW kulcshoz tartozó drivert telepíteni kell a számítógépre a fent leírt módon.

  • A hibajelzés lehetséges okai:
  • A csatlakoztatott HW kulcs nem a telepített rendszerhez tartozik.
  • Hiba elhárítás: A telepített OmegaCAD rendszerhez tartozó OmegaCAD 'Sentinel' HW kulcsot csatlakoztassunk a számítógéphez!


    • Korlátozások/megjegyzések:

    A rendszer telepítési helyére csak a meghajtó jelet lehet beállítani. Azon belül a rendszer a telepített változatnak megfelelő alkönyvtárban kerül elhelyezésre. A V9x változat a kijelölt meghajtó x:\V10.x..\OmegaWin32 és alkönyvtáraiban lesz elhelyezve.

    Ha a rendszerhez USB sentinel HW kulcs tartozik, akkor az ehhez tartozó driverek nem kerülnek installálásra a telepítő rendszer futtatásával. Ekkor a telepítő rendszerhez mellékelt ...\Sentinel USB\Sentinel_Protection.exe programot kell lefuttani.
    A legfrissebb Sentinel meghajtó a gyártó, SafeNet hivatalos honlapjáról: www.safenet-inc.com tölthető le.
