Mező és állomásszintű védelmi és irányítástechnikai kommunikáció tervezés modul

Elérés:

E L E K T R O KOMMUNIKÁCIÓS tervezek készítése

Kommunikáció tervezés

Kommunikációs kapcsolat szerkesztése...

A parancs a kommunikációs blokkvázlat terven elhelyezkedő készülékek közötti kapcsolatok, és kommunikációs kapcsolatok megjelenítésére szolgál.

A kapcsolat parancs kiadását követően a 'Kommunikációs kapcsolat kiválasztása:' ablakba jutunk. A 'Kommunikációs kapcsolatok:' csoportban a listán kijelöljük azt a kommunikációs kapcsolatot, amellyel a kapcsolatot meg akarjuk jeleníteni.

Ebben a hasábban a rendszer a funkcióba belépve, automatikusan listázza, és jelzi, ha a kommunikációs kapcsolat az aktuális tervlapon megtalálható.

Ebben a hasábban a rendszer akkor listázza, és jelzi, hogy a kommunikációs kapcsolat a terv bármely lapján megtalálható, ha Más lapokon oszlopban az egérrel duplán kattintunk. A kigyűjtési állapotot a modulba való belépés után a rendszer mindaddig megőrzi, és nem kell újra végrehajtatnuk, míg nem térünk át másik tervlapra.

Ha a kommunikációs kapcsolat listán nincs olyan tulajdonságú kapcsolat, amelyet használni akarunk, akkor a gomb segítségével a Kommunikációs kapcsolatok lista karbantartása... funkcióba jutunk, ahol a szükséges változtatások végrehajthatók.

A kommunikációs kapcsolatokat megvalósító vonalak a rendszerben speciális vonalak. Ez azt jelenti, hogy a megszerkesztett vonalak tartalmazzák a kapcsolatok jellegét is, a megfelelő vonal stílussal jelenik meg, és hozzá rendelődik egy réteghez. Minden egyes kapcsolat külön tartalmazza a réteghez tartozást. Ezt a felszerkesztés előtt a:

részben állíthatjuk be. A funkcióba először belépve a kijelölt réteg mindig az aktív réteg lesz! Ha itt más réteget jelölünk ki, akkor a későbbiekben ez lesz a kommunikációs kapcsolatok elhelyezésére kijelölt réteg. (A réteg listán a Réteg beállítások [R] funkcióban lehet változtatni)

A funkcióba belépve mindig az utoljára kiválasztott kommunikációs kapcsolat lesz az aktuálisan kijelölt.

A kommunikációs kapcsolat kiválasztása után a kapcsolat kezdőpontjának kijelöléséhez a következő rendszerüzenetet kapjuk:

Ha szükséges, akkor a jobb oldali egérgomb megnyomása, majd felengedésére az alábbi lebegő menü jelenik meg.

Ekkor a lebegő menüben megjelenő funkciók a kapcsolat pont megadása közben is hívhatók, végrehajthatók, anélkül, hogy a funkció végrehajtás megszakadna. Kivéve az Eldob, ESC funkciót, mely kifejezetten a funkció szerkesztési eredmény nélküli befejezésére szolgál.

A kezdőpont megadása egy csatlakozópont kijelölésével lehetséges. Ezután a rendszer a következő üzenetet adja:

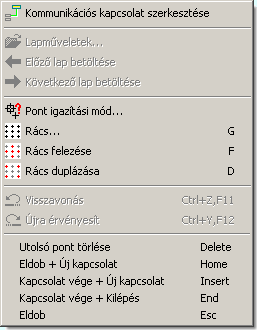

Ha a második pont megadása után hívjuk meg a lebegő menüt, akkor az további két menüponttal bővül. Ekkor már lehetőség van az utolsó pont törlésére. Lehetőség van új kapcsolatot kezdeni, vagy a kapcsolat befejezése után a funkcióból is kilépni.

A kapcsolatlánc pontja a tervlapon tetszőleges igazítású pontok lehetnek. A lebegő menü funkciók segítségével a rács osztás állítható, a tökéletes kapcsolat illesztés végett.

A kommunikációs kapcsolat szerkesztése befejezhető úgy is, hogy ugyanazt a pont koordinátát adjuk meg egymás után! (A kurzorral ugyan arra a pontra mutatunk kétszer!)

Kommunikációs kapcsolat módosítása

Kommunikációs kapcsolat törlése

Kommunikációs kapcsolat lista karbantartása

Kommunikációs kapcsolatok táblázat készítése...
