"Áramútterv fedőlap tervezés" modul

Elérés:

E L E K T R O

Fedőlap tervezés

Működési kapcsolat módosítása

A működési blokkvázlaton korábban megadott működési kapcsolat, tulajdonságának megváltoztatására szolgál. A funkcióba belépés után a módosítandó kapcsolat kijelöléséhez a következő rendszerüzenetet kapjuk:

Ha a megjelenő kereső kurzorral működési kapcsolatot választunk ki, amely kiemelt színnel megjelenik a képernyőn, és a 'Működési kapcsolat kiválasztása:' ablakba jutunk.

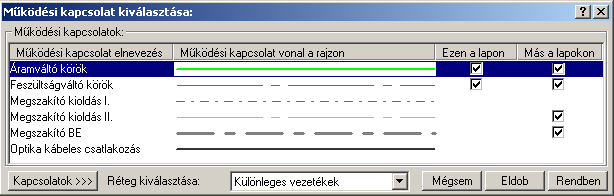

A kapcsolat parancs kiadását követően a 'Működési kapcsolat kiválasztása:' ablakba jutunk. A 'Működési kapcsolatok:' csoportban a listán kijelöljük azt a működési kapcsolatot, amellyel a kapcsolatot meg akarjuk jeleníteni.

Ebben a hasábban a rendszer a funkcióba belépve, automatikusan listázza, és jelzi, ha a működési kapcsolat az aktuális tervlapon megtalálható.

Ebben a hasábban a rendszer akkor listázza, és jelzi, hogy a működési kapcsolat a terv bármely lapján megtalálható, ha Más lapokon oszlopban az egérrel duplán kattintunk. A kigyűjtési állapotot a modulba való belépés után a rendszer mindaddig megőrzi, és nem kell újra végrehajtatnuk, míg nem térünk át másik tervlapra.

Ha a működési kapcsolat listán nincs olyan tulajdonságú kapcsolat, amelyet használni akarunk, akkor a gomb segítségével a Működési kapcsolatok lista karbantartása... funkcióba jutunk, ahol a szükséges változtatások végrehajthatók.

A kapcsolat kiválasztása a Működési kapcsolat szerkesztése leírtak szerint történik, az alábbi eltéréssel:

A réteg kijelölése ablak mindig az azonosított vezeték elhelyezési rétegét tartalmazza: . Ha itt más réteget jelölünk ki, akkor ez nem változtatja meg az aktív réteget. (A réteg listán a Réteg beállítások [R] funkcióban lehet változtatni,)

Ha ezzel a gombbal lépünk ki, akkor változtatás végrehajtása nélkül lépünk ki a működési kapcsolatok módosítása funkcióból. A funkcó végrahajtása befejeződik.

A gomb megnyomásával változtatás nélkül kilépünk a funkcióból, de továbbra is a működési kapcsolatok módosítása funkcióban marad a rendszer, folytathatjuk a működési kapcsolatok módosítását.

Ha ezzel a gombbal lépünk ki, a kijelölt kapcsolat a működési kapcsolat listán kijelölt vonal tulajdonságaival újra szerkesztődik.

Ha a kijelölés során nem sikerül működési kapcsolatot azonosítottunk, és a hiba figyelmeztető ablak megjelenik a tervezési opciók funkcióban nincs kikapcsolva, akkor az alábbi hibaüzenet jelenik meg:

Gyors funkció elérés:

Ha a lebegő menü és elem kijelölés használata bekapcsolt, és működési kapcsolat van kijelölve, akkor:

A működési kapcsolat módosítását elvégezhetjük működési kapcsolat rajzolatán végrehajtott  bal oldali egérgomb dupla kattintásával is.
