"Áramútterv fedőlap tervezés" modul

Elérés:

E L E K T R O

Fedőlap tervezés

Működési kapcsolat lap/mezőkapcsolatok követése

A funkció segítségével a tervlapot, vagy a mezőt elhagyó működési kapcsolatok követhetők nyomon.

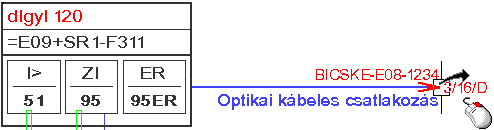

Ha pontosan megadott lap vagy mezőkapcsolat fölött jár kurzor, akkor a kereső kurzor ugró nyíl kurzorra vált. Ekkor a jobb, vagy oldali egérgombbal klikkelve, a rendszer a kapcsolati (mezőbe), tervlapra és pozícióra ugrik. A munka innen, erről a pozícióról folytatható!

Ha a kijelölés során nem olyan meglévő lap/mezőkapcsolat elemet azonosítottunk, amely már össze van jelölve a párjával, és a hiba figyelmeztető ablak megjelenik a tervezési opciók funkcióban nincs kikapcsolva, akkor az alábbi hibaüzenet jelenik meg:

Ez a lehetőség egyszerűen elérhető a rendszerben akkor, amikor nincs funkció végrehajtás és a kurzort a grafikus rajzterület fölött mozgatjuk. Ha összerendelt lap vagy mezőkapcsolat fölött jár a kurzor, akkor az összerendelést jelző nyíl irányának megfelelő ugró kurzor jelenik meg. Ha ezen a ponton az egér jobb oldalával klikkelünk, akkor a rendszer átugrik a kapcsolat másik végére.

Ha az összerendelt lap/mezőkapcsolatok pozíciójában az összejelölés óta változás törént, akkor a rendszer automatikusan korrigálja az összejelölési pozíciókat. Ez az összejelölésket tartalmazó felíratok javítását is jelenti. Ha a rendszer az összejelölt elemet a nyílvántartási lapon nem találja meg, akkor a keresést elvégzi az összes tervlapon is. Tehát a lapeltéréseket is korrigálni fogja. Ilyen eltérések adódhatnak a grafikus rendszer módosítási funkcióival végzett átalakításokból. Ezeknek a kereséközbeni javításokról a funkció végrehajtása közbeni hangjelzés ad csak üzenetet. De előfordulhat, hogy az összejelölés párja egyáltalán nem található meg. Ekkor az alábbi hibaüzenetet kapjuk:

Olyan is lehetséges, hogy a rendszer megtalálja a kiinduló kapcsolat párját, de az nem látható rétegen van. Erről a következő a hibaüzenet:

Az is lehetséges, hogy megtalálja a rendszer a kiinduló kapcsolat párját, de az idoközben már más kapcsolatra lett irányítva. Erről is kapunk hibajelzést:

A funkcó végrehajtása a keresés után folytatódik. A funkció ismétlődő végrehajtását az 'ESC' billentyű megnyomásával, vagy a jobb oldali egérgomb felengedésére megjelenő lebegő menü 'Kilépés' funkciójával lehet befejezni. Befejezhető a funkció úgy is, hogy egy másik funkció végrehajtását kezdjük meg.
