Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

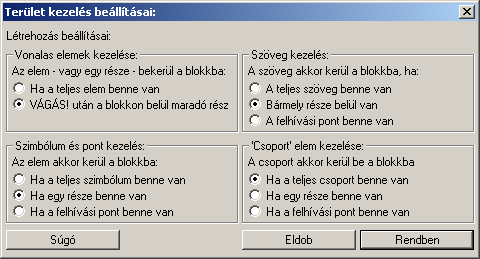

'Vonalas elemek kezelése:'

A csoportban 'Ha a teljes elem benne van' választásakor a vonalak, körök, kitöltések akkor kerülnek bele a kijelölt területbe, ha a teljes elem a kijelölő téglalapon belül van. A 'VÁGÁS! után a blokkon belül maradó rész' választása esetén a vonalakat, köröket, kitöltéseket vágja a kijelölő téglalap mentén, és a téglalapon belülre eső darabok részei lesznek a területnek, a téglalapon kívül eső részek nem. Ebben az esetben egy elem több független részre széteshet.

'Szimbólum és pont kezelés:'

A csoportban a 'Ha a teljes szimbólum benne van' választásakor az a szimbólum és pont kerül bele, amelyiknek teljes területe a kijelölő téglalapon belül van. A vizsgálatnál a szimbólum befoglaló méretét vizsgálja a program, nem az azon belül lévő elemeket! A 'Ha egy része benne van' választásakor abban az esetben is bekerül a szimbólum vagy pont a területbe, ha a grafikus részei a téglalapon kívülre esnek, de a befoglaló téglalap egy része a kijelölő téglalapon belülre esik. A 'Ha a felhívási pont benne van' választásakor csak a szimbólum felhívási pontját vizsgálja, ha ez a kijelölő téglalapon belül van, akkor az elem bekerül a területbe.

'Szöveg kezelés:'

A csoportban a 'Ha a teljes szöveg benne van' választásakor az a felirat kerül bele a területbe, amelyiknek teljes befoglaló téglalapja a kijelölő téglalapon belül van. A 'Bármely része belül van' választásakor abban az esetben is bekerül a felirat a területbe, ha a karakterek látható részei a téglalapon kívülre esnek, de a befoglaló téglalap egy része a kijelölő téglalapon belülre esik. A 'Ha a felhívási pont benne van' választásakor csak a felirat felhívási pontját vizsgálja, ha ez a kijelölő téglalapon belül van, akkor az elem bekerül a területbe.

'Csoport elem kezelése:'

A csoportban a 'Ha a teljes csoport elem benne van' választásakor az a csoport elem kerül bele a területbe, amelyiknek teljes befoglaló téglalapja a kijelölő téglalapon belül van. A Ha egy része benne van' választásakor abban az esetben is bekerül a csoport elem a területbe, ha a látható részei a téglalapon kívülre esnek, de a befoglaló téglalap egy része a kijelölő téglalapon belülre esik. A 'Ha a felhívási pont benne van' választásakor csak a csoport elem felhívási pontját vizsgálja, ha ez a kijelölő téglalapon belül van, akkor az elem bekerül a területbe.

A gombra kattintáskor megnyitja ezt a súgó állományt.

A gombra kattintáskor bezáródik a dialógus ablak, a beállítások változatlanok maradnak.

A gombra kattintáskor a módosítások érvénybe lépnek.

Korlátozások/megjegyzések:
