Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

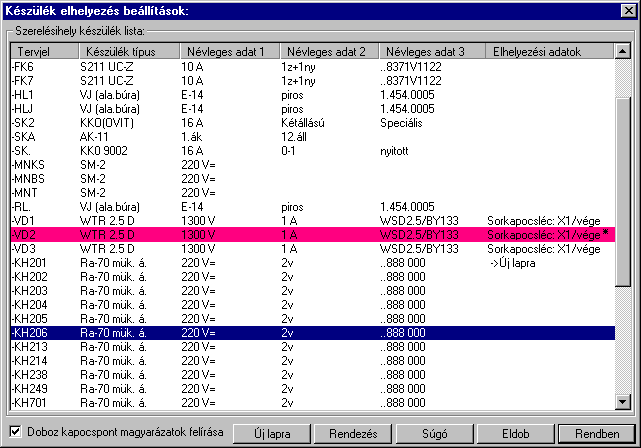

Készülék adatok beállítása

Sorrend módosítása

A funkcióba belépve megjelenik a 'Készülék rendezés:' dialógus ablak, ahol az aktuálisan kijelölt készülék új listabeli helyét kell kijelölni. A rendezés végrehajtásához a kívánt listasorra való dupla kattintással, vagy a gombbal kell kilépni.

A 'Készülék rendezés:' dialógus ablakban használhatjuk az automatikus rendezést is az ábrán látható tulajdonságok szerint növekvő, vagy csökkenő sorrendben.

A 'Rendezés' végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott lista sort ebbe a sorba helyezi át a rendszer! Csak akkor hajtható végre, ha a rendezési művelet elvégezhető, a gomb érvényes!

Készülék<->kábeloldal megfordítva kapcsoló bekapcsolásával a készüléknek az áramútterven látható felső oldala, amely alapértelmezés szerint a szerelésterven a sorkapocsléc bekötési táblázatának a felső, készülék oldala, alulra kerül, a kábel oldalra.

Az első minta egy szimbol felépítésű készülékek készülék elhelyezve az áramútterven alap, forgatás nélküli helyzetben, és mellette megforgatva 180 fokkal:

A fenti ármutasképhez tartozó szerelésterv képe alaphelyzetben:

És ugyanehhez a fenti ármutasképhez tartozó szerelésterv kép akkor, amikor a:
Készülék<->kábeloldal megfordítva kapcsoló be van kapcsolva!

Itt is megjegyezzük, hogy a doboz felépítésű készülékek esetében az áramútterven látható elhelyezéstől függetlenül a doboz kapocspont listában páratlan sorszámú bekötési pontok alapértelmezés szerint a szerelésterven a sorkapocsléc bekötési táblázatának a felső, készülék oldalra kerülnek, függetlenül attól, hogy a kapocspont egyáltalán elhelyezett-e az áramútterven, vagy sem, és ha elhelyezett, akkor milyen pozícióban. Ennek megfelelően a páros kapocspontok pedig a alulra kerülnek, a kábel oldalra. A fenti kapcsoló bekapcsolásával tudjuk megcserélni a doboz felépítésű készüléknek a kapocspontjait is a szerelésterven.

A második minta egy doboz felépítésű készülékek készülék elhelyezve az áramútterven bal oldalt úgy, hogy valamennyi páratlan doboz kapocspont felül van elhelyezve, majd mellete úgy hogy mindezek a doboz képben alulra kerülnek:

És az ezekhez a doboz készülékekhez tartozó szerelésterv képe alaphelyzetben:

És ugyan ezekehez a doboz készülékekhez tartozó szerelésterv kép akkor, amikor a:
Készülék<->kábeloldal megfordítva kapcsoló be van kapcsolva!

Korlátozások/megjegyzések:

A funkció nem hajtható végre, míg az a Készülék szereléshely kigyűjtése nincs elvégezve!
