Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Sorkapocs sín helyének áthelyezése

'Szerelési tervek készítése' modul

Elérés:

 Menü:

E L E K T R O SZERELÉS tervezés

Szerelés tervezés

Sorkapocs sín helyének áthelyezése

Szerszámos:

A rendszer az áthidaló síneket az alapértelmezés szerint helyezi el a sorkapocs lécen (lásd: Sorkapocs adatok beállítása). A parancs segítségével a sínek helyét egyedileg módosíthatjuk.

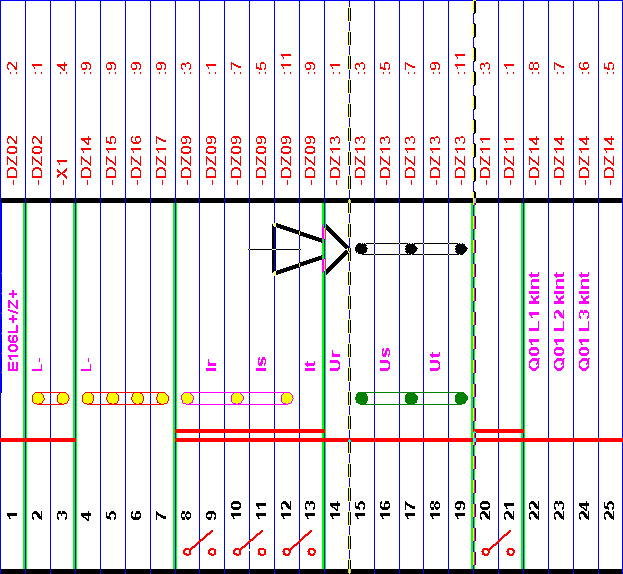

Első lépésben egy mozgatható kijelölő kerettel a sínnel áthidalt sorkapcsok valamelyikét kell kiválasztanunk. Ezután egy nyíl segítségével arra a helyre kell mutatnunk, ahová a sínezést át kívánjuk helyezni.


Korlátozások/megjegyzések:

A parancs hibajelzéssel leáll, ha az aktuális tervlapon nincs sorkapocs!

A parancs hibajelzéssel leáll, ha az azonosított sorkapocs nem sínezett!

A művelet NEM vonható vissza a grafikus UNDO funkcióval! A visszaalakítás a művelet újra alkalmazásával történik ugyanarra a sorkapocsra.
