'Szerelési tervek készítése' modul

Elérés:

E L E K T R O SZERELÉS tervezés

Szerelés tervezés

Kapcsolatok áthelyezése

A parancs segítségével vezeték és kábelér bekötés helyezheto át a sorkapocs léc ellentétes bekötési oldalára.

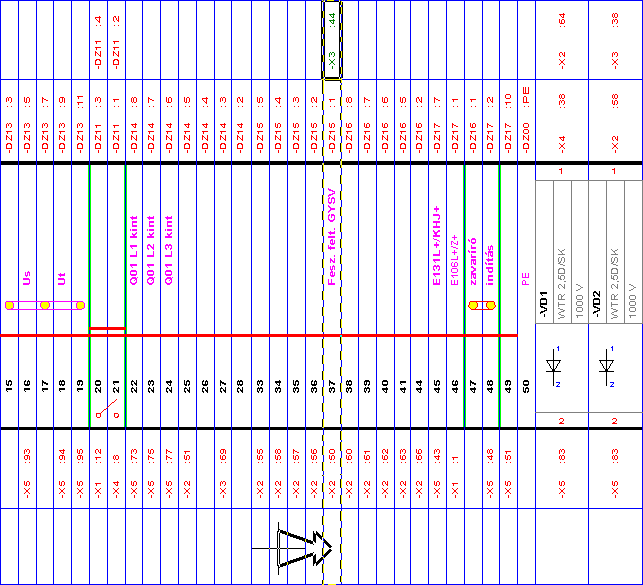

Első lépésben egy mozgatható kijelölő kerettel a kívánt sorkapcsot kell kiválasztanunk. Ezután egy nyíl segítségével jelölhetjük ki a sorkapocsba bekötött vezetékek és kábel erek valamelyikét. A következő lépésben a nyíllal arra a helyre kell mutatnunk, ahová a választott bekötést át kívánjuk helyezni. Amennyiben ezen a helyen is található bekötés, akkor a rendszer a két bekötést cseréli. Az áthelyezés után célszerű egy újabb generálást elindítani, mert a rendszer ekkor ad az elvégzett módosításokhoz optimális megjelenítést. A módosított adatokat tartalmazó szerelési terv abban az esetben generálható, ha a sorkapocs adatok beállítása ennek megfelelő (lásd: Sorkapocs adatok beállítása).
