A
DXF fájl exportáló modul segítségével az
OmegaCAD ELEKTRO tervezőrendszerrel
elkészített tervlapok átvihetők további feldolgozásra más CAD rendszerbe.
A funkció segítségével a nyomtatásra kijelölt
tervlapokat az alábbi panelon történő beállítás szerint egyetlen
utasításra lehet DXF formátumba exportálni! Az exportálni kívánt tervlapokat,
ugyan úgy, mint a nyomtatáshoz, ki kell jelölni a
Tervlap kijelölés funkció segítségével. (A kijelölés egyformán érvényes a
nyomtatásra és a DXF exportálásra is)
Az exportált DXF állományokat a rendszer a
kijelölt könyvtárba helyezi mezőnként csoportosítva. A mező
alkönyvtárakban az egyes tervlapok DXF állományai jelennek meg. Az eltérő
tervtípusokat több féle módon is elnevezhetjük. Az azonos tervtípusok egyes
lapjai a tervtípus névhez illesztett "-" jellel sorszámozva vannak. A
kiterjesztés mindig ".Dxf".

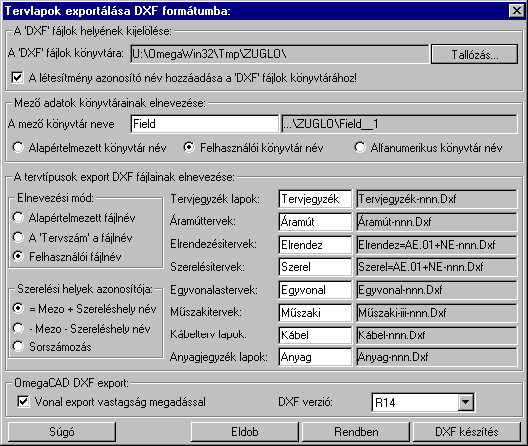

A 'Tervlapok exportálása DXF formátumba:'
panelen a következő beállítási lehetőségeink vannak:
| 1.
|
A DXF fájlok helyének kijelölése:
Az exportált DXF állományokat a rendszer az itt
megadott könyvtárba helyezi mezőnként csoportosítva. A
segítségével a DXF állományokat tetszőleges helyre irányíthatjuk. Itt
létrehozhatunk számukra új mappát is.
|
|
|
A létesítmény azonosító név hozzáadása a
'DXF' fájlok könyvtárához!
|
|
Ha a fenti opció bekapcsolt, akkor a beállított
könyvtárhoz a rendszer mindig hozzáilleszti a létesítmény azonosító nevet!
Ekkor különböző létesítmények esetén nem kell külön könyvtár beállításról
gondoskodni.
|
| 2.
|
Mező adatok könyvtárainak elnevezése:
A kijelölt könyvtárban az egyes mezőkhöz
tartozó tervlapok adatai mezőnként elkülönítve kerülnek elhelyezésre. A
mező könyvtárnév kialakítására a következő beállítási
lehetőségek vannak:
|
|
|
Alapértelmezett könyvtár név
|
|
Ez a rendszerben a "Mező" elnevezést
jelenti. A tényleges mező könyvtárnév a mező rendszerbeli fizikai
sorszámával kiegészített név lesz. Pl.: Mező
Mező__1
|
|
|
Felhasználói könyvtár név
|
|
Egyedi mező könyvtárnevet adhatunk meg. A
tényleges mező könyvtárnév az itt megadott mező könyvtárnév és a
mező rendszerbeli fizikai sorszámával való kiegészítés lesz. Pl.: Field
Field__1
|
|
|
Alfanumerikus könyvtár név
|
|
Ebben az esetben a mező könyvtárnév a
tervező rendszerben a megadott mező alfanumerikus azonosító lesz.
Pl.: AE.005
|
| 3.
|
A tervtípusok export DXF fájljainak
elnevezése:
Az egyes mezőkhöz tartozó tervlapok DXF
export fájljainak automatikus elnevezéseit állíthatjuk be. A fájlnevek
kialakítására a következő beállítási lehetőségek vannak az 'Elnevezési
mód:' csoportban:
|
|
|
Alapértelmezett fájlnév
|
|
Ez a rendszerben az egyes tervtípusok rövid
elnevezésének felel meg.
/"Tervjegyzék", "Áramút", "Elrendez", "Szerel", "Egyvonal", "Műszaki",
"Kábel", "Anyag"/
A tényleges fájlnév a tervlap fizikai sorszámával kiegészített név lesz.
Például az áramút tervek 5. lapja: Áramút
Áramút-5.Dxf
|
|
|
A 'Tervszám' a fájlnév
|
|
Ebben az esetben az egyes tervlapok fájlnevei a
tervezőrendszerben a pecsét adatok során megadott 'tervszám'
karakter sorozat lesz. (
Terv pecsét adatok megadása )
A tényleges fájlnév a tervlap fizikai sorszámával kiegészített név lesz.
Például az áramút tervek 5. Lapja, ha a tervszám: MAROS.005
MAROS.001-5.Dxf
|
|
|
Felhasználói fájlnév
|
|
Ebben az esetben az egyes tervtípusokhoz egyedi
fájlneveket adhatunk meg. Ügyeljünk arra, hogy ne adjunk meg azonos nevet
különböző tervtípusokhoz.
A tényleges fájlnév a tervlap fizikai sorszámával kiegészített név lesz.
Például az egyvonalas tervek 6. lapja: Singl
Singl-6.Dxf
|
|
A különböző szereléshelyek elrendezési és
szerelési tervlapjainak megkülönböztetésére az alábbi beállítási
lehetőségek vannak a 'Szereléshelyek azonosítója:' csoportban:
A beállítási lehetőség csak akkor érvényes, ha az elnevezési mód nem a "A
'Tervszám' a fájlnév" (Ebben az esetben a tervszám egyértelműen
azonosítani tudja a tervlapokat!)
|
|
|
= Mező + Szereléshely név
|
|
A kapcsoló ebben az állásában a szerelési és
elrendezési tervlapok nevei kiegészülnek a szereléshely alfanumerikus
azonosítójával, a kiegészítés a szabványos vezérlő jeleket is tartalmazza:
= és + jelek.
Például az nagyelosztó szekrény szerelési tervlapjának 8. lapja, ha az =AE.05
mezőhöz tartozik és az azonosítója +NE: Szerelés
Szerelés=AE.05+NE-8.Dxf
|
|
|
- Mező - Szereléshely név
|
|
A kapcsoló ebben az állásában a szerelési és
elrendezési tervlapok nevei kiegészülnek a szereléshely alfanumerikus
azonosítójával, a kiegészítés a nem
szabványos vezérlő jeleket tartalmazza: = és + jelek helyet
mindkettőre a kötőjelet -.
Például az nagyelosztó szekrény szerelési tervlapjának 8. lapja, ha az =AE.05
mezőhöz tartozik és az azonosítója +NE: Szerelés
Szerelés-AE.05-NE-8.Dxf
|
|
|
Sorszámozás
|
|
A kapcsoló ebben az állásában a szerelési és
elrendezési tervlapok nevei a szereléshelyet rendszerben azonosító belső
sorszámmal egészül ki.
Például az nagyelosztó szekrény szerelési tervlapjának 8. lapja, ha az =AE.05
mezőhöz tartozik és az azonosítója +NE: Szerelés
Szerelés-12-8.Dxf
|
|
Az egyes tervtípusok tervlapjainak kialakításának
formáját a beállítási csoport jobb oldalán folyamatosan végig követhetjük a
különböző módok kiválasztásának megfelelően. Ügyeljünk arra, hogy az
így képződő fájlnév a számítógépes rendszerben érvényes legyen! (Ne
tartalmazzon olyan karaktert, amely nem megengedett a fájl nevekben!)
|
|
|
Vonal export vastagság megadással
|
|
A kapcsoló bekapcsolt állapotában a vonalakhoz
lementi a vastagság adatot is. Ha ki van kapcsolva, akkor elvész a vastagság
információ. A kikapcsolás akkor hasznos, ha a további felhasználás során a más
CAD rendszerbe átemelt rajzokon a vonalvastagságokat a nyomtatás során
változtatni akarják.
|
|
Az ablakban lehet kiválasztani, hogy melyik
AutoCAD verzió szerint készüljön el a DXF állomány. Célszerű a legmagasabb
verziót választani, amit még a fogadni tud a partner. Az R14 változat
használatakor a bonyolult, - jeleket is tartalmazó - vonaltípusok is
megőrzik tulajdonságaikat a DXF export során.
|
Ha a beállítások megfelelőek, akkor a
kijelölt tervlapokra elkészíthetjük a DXF export állományokat a
gomb megnyomásával.
A
parancs hatására a rendszer a fenti panelen nyomon követhető folyamat
során előállítja a DXF export állományokat.
|
|
