"Kábeltervek készítése" modul

Elérés:

E L E K T R O

Kábelterv

Kábel tervlapok generálása...

A generálási folyamathoz tartozó ablak 'Tervrészlet kiválasztása:'' részében az a kábellista terv részei láthatóak. A funkciók egyenként a nyomógombjaikkal indíthatók, míg több generálási funkció egy lépésben történő végrehajtása a kívánt kábellista terv része check-gombjának bekapcsolásával és az nyomógombbal érhető el.

A nyomógomb megnyomásával elindul a kábellista tervlapok automatikus előállítása, mely az alábbi panelon követhető. A rendszer Kábellista készítése részben elkészített kábellista adatokkal a Kábellista generálás beállítás részben beállított paramétereknek megfelelően készíti el a kábellista tervlapokat!

A rendszer a kábelterveket a következő fejezetekben készíti el:

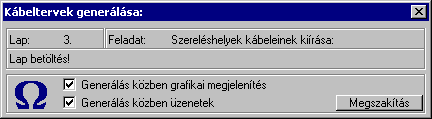

A felső állapotsorban láthatjuk hogy a rendszer a generálás mely részének készítésénél tart. Az alsó állapotsorban a generálás alatt álló kábel azonosítóját és adatait láthatjuk.

A 'Generálás közben grafikai megjelenítés' és a 'Generálás közben üzenetek' opciók a folyamat közben is állíthatók.

Az ellenőrző ablak a folyamat során a képernyőn tetszőleges helyre áthelyezhető. Az új pozícióját a következő indításnál megőrzi.

A gomb segítségével a folyamat megszakítható!

A generálás befejeztével a panelen megjelenik a művelet során fellépet hibák száma. A hibalista megtekinthető! (Hibanapló megnézése)

A kábel tervlapok generálása közben a rendszer a kábelek összesítésekor a létesítményben megadott kábel típus és szerkezet neveket összeveti a létesítményi adatbázisban található nevekkel. Ha eltérés található akkor a [789] hiba jelzés során rendszer a pontos adatokat szolgáltat a hibás kábel adatairól. Ezt a hibát úgy tudjuk megszüntetni, hogy az áramút tervező modulban a kábel típusát és szerkezetét újra megadjuk! (Még akkor is, ha azok szövegesen teljesen helyesen látszanak!). A hiba nagy valószínűséggel a kábel adatainak megadása utáni létesítményi kábel adatbázis megváltozásából ered. A változás eredhet egy helytelen forrás adatbázisból való frissítés végrehajtásból, vagy más szerkezetű létesítményből történő mező másolás végrehajtásából.

A hiba az egyedi Kábel módosítása, vagy célszerűbben a Kábelek adatainak megadása... funkcióval javítható ki.

Ha ez a hibajelzés megjelenik, akkor a szükséges kábelmennyiség és kábel végelzárók adatai használhatatlanok!

Kábellista készítése
