Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Szereléshely tulajdonságok: Megjelenítés

'Kábelfektetési tervek készítése' modul

Elérés:

 Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Szereléshelyek tulajdonságainak beállítása...

Szerszámos: Nyomógomb:

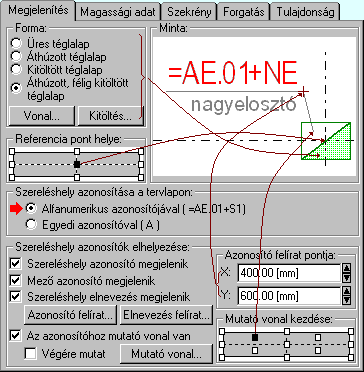

A panelen a szereléshely megjelenítésének grafikai tulajdonságait lehet beállítani.

---> ---> ---> ---> ---> ---> ---> ---> --->

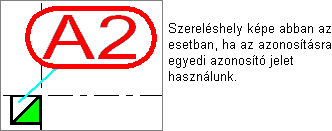

A helyszínrajzokon elhelyezett szereléshelyek azonosítására használhatunk a szereléshely alfanumerikus azonosítói helyett egyedi /rövidebb, hely takarékosabb/ jeleket is. Ekkor a 'Szereléshely azonosítása a tervlapokon:' csoportban az 'Egyedi azonosítóval' opciót kell bejelölni. Ekkor a 'Szereléshely azonosítók elhelyezése:' csoport beállítási funkciói az alábbiak szerint módosul. Ilyen esetben hasznos, ha a helyszínrajzokon készítünk a szereléshelyek azonosítására táblázatot a  Szereléshely táblázat készítése... funkció segítségével.

---> ---> --->

A megjelenítés grafikai beállításainak érvényes képe a minta ablakban megjelenik, melynek segítségével azonnali visszajelzést kapunk az elvégzett módosításokról.


Tartalom:

Szereléshely tulajdonságok beállítása...

Szereléshely tulajdonságok: Megjelenítés
Szereléshely tulajdonságok: Magassági adat
Szereléshely tulajdonságok: Szekrény
Szereléshely tulajdonságok: Forgatás
Szereléshely tulajdonságok: Tulajdonság

Lásd:

Szereléshely tulajdonságok: Tulajdonság sablon


Korlátozások/megjegyzések:
