Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Kábelcsatorna tulajdonságok beállítása

'Kábelfektetési tervek készítése' modul

Elérés:

 Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábelcsatorna tulajdonságok beállítása...

Szerszámos:

A helyszínrajzon a kábeleket kábelcsatornákban vezetjük. A kábelcsatorna a rendszerben önálló objektum. A kábelcsatorna szerkesztésekor az objektumot minden tulajdonsága tárolódik a grafikus tervanyagban. Ezen a panelon a szerkesztendő kábelcsatorna tulajdonságait állítjuk be.

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

---> ---> ---> --->

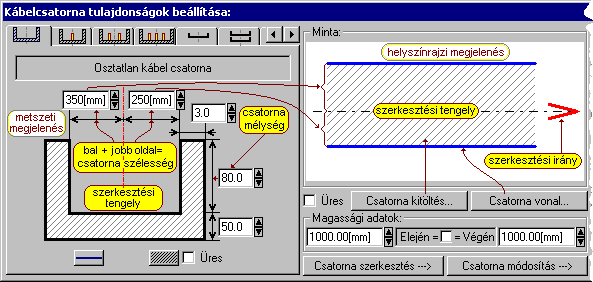

A kábelcsatorna tulajdonság beállító panel három részre osztható.

  • Kábelcsatorna keresztmetszeti adatai és grafikai megjelenítés tulajdonságai
  • Kábelcsatorna helyszínrajzi grafikai megjelenítés tulajdonságai, valamint a kábelcsatorna kezdő és végpontjának magassági adata
  • A kábelcsatorna tulajdonságok kötegelése, elhelyezése és előhívása a tulajdonság sablonból

    • Kábelcsatorna keresztmetszeti tulajdonságai:

    A kábelcsatornákat szerkezeti felépítésük szerint az alábbi típusok szerint kezeljük.

    Osztatlan kábel csatorna

    ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

    Két részre osztott kábel csatorna

    ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

    Három részre osztott kábel csatorna

    ---> ---> ---> ---> ---> --->

    Négy részre osztott kábel csatorna

    ---> ---> ---> ---> ---> ---> --->

    Egy szintes kábel tálca

    ---> --->

    Két szintes kábel tálca

    ---> ---> --->

    Három szintes kábel tálca

    ---> ---> ---> --->

    Négy szintes kábel tálca

    ---> ---> ---> ---> --->

    Osztatlan földárok

    ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

    A kábelcsatorna metszeti méreteinek megadását a méret mellett elhelyezett szerkesztő ablakban, vagy módosítását a szerkesztő ablak mögötti érték növelő és érték csökkentő gombokkal lehet elvégezni. Ha az érték ablak érvénytelen, akkor azaz érték nem adható meg közvetlenül.

    Ha az értéket a szerkesztő ablakban módosítjuk, akkor amikor ez az ablak elveszíti a bemeneti fókuszt, másik ablakba lépünk át, akkor ennek az értéknek a függvényében a kapcsolódó értékeket a rendszer átszámolja. Ilyen kapcsolódó értékek tipikusan az osztott kábelcsatornák osztási értékei.

    Ha az értéket a szerkesztő ablak mögötti érték növelő és érték csökkentő gombokkal módosítjuk, akkor a kapcsolódó értékek is azonnal átszámolódnak. Ha egy érték nem módosítható tovább, akkor az a kapcsolódó értékek miatt elérte maximumát vagy minimumát.

    A kábelcsatorna metszeti megjelenítés grafikai tulajdonságait állíthatjuk be az alábbi módon:

    A kábelcsatorna metszeti vonal beállítás a Vonal stílus beállítása funkcióval.

    A kábelcsatorna metszet felületét kitöltő mintázat beállítása, ha az nincs kikapcsolva, a Kitöltés stílus beállítása funkcióval.

    A fenti tulajdonságok beállítása elvégezhető a módosítani kívánt részen történő egér kattintással is. A rámutatott részhez tartozó tulajdonság módosító ablak jelenik meg.

    Bekapcsolt állapotában tiltja a kábelcsatorna metszeti felületének a kitöltését.

    Kábel kiosztás vezérlése osztott kábelcsatorna esetén:

    Osztott kábelcsatornákat akkor használunk, amikor az azonos nyomvonalon haladó kábeleket valamilyen szempont szerint egymástól elkülönített rekeszben kell vezetni. Ilyen elv lehet a jelző, mérő működtető kábelek elkülönítése az erőátviteli kábelektől, ugyanígy a híradástechnikai kábelek elkülönítése is lehet cél. Lehet az elkülönítés alapja az alap és fedő védelmi jelek elkülönített vezetése is. Lehet hogy az elkülönítés alapja a más alegységhez való tartozás. (mezőnkénti elkülönítés).

    Az osztott kábelcsatornák esetében az egyes osztásokra megadható azaz elv, amely alapján a rendszer automatikus elemzés során az adott útvonalon haladó kábeleket szétosztja a kábelcsatorna osztásaiba.

    Lásd a Kábel kiosztás vezérlése osztott csatorna esetén funkciót.

    Ez az osztási elv a kábelcsatorna utolsó osztására nem adható meg, mert ebbe kerül minden olyan kábel, amely a kábelcsatorna korábbi osztásaiba egyik rendező elv alapján sem volt elhelyezhető.

    Kábelcsatorna helyszínrajzi tulajdonságai:

    A kábelcsatorna helyszínrajzi tulajdonságai egyrészt a helyszínrajzon megjelenő grafikai tulajdonságok, másrészt a magassági adatokat jelenti.

    A helyszínrajzon a kábelcsatorna szélességét a metszeti adatoknál megadott jobb és bal oldali szélesség határozza meg.

    A kábelcsatorna helyszínrajzi vonal beállítás a Vonal stílus beállítása funkcióval.

    A kábelcsatorna helyszínrajzi felületét kitöltő mintázat beállítása, ha az nincs kikapcsolva, a Kitöltés stílus beállítása funkcióval.

    Bekapcsolt állapotában tiltja a kábelcsatorna helyszínrajzi felületének a kitöltését.

    A kábelcsatorna szakasz elején és a végén a kábelcsatorna magasságát ebben az ablakban állítjuk be. Egyszerűsíthetjük a beállítást, ha a körülmények engedik, azzal, hogy bekapcsoljuk az eleje - vége egyenlő kapcsolót. Ekkor csak a csatorna elején kell állítanunk a magassági értéket. Ha a funkcióba a kábelcsatorna tulajdonság módosítása során léptünk be, akkor a magassági értékek módosítása tiltott lehet valamely végén, ha a módosításra kijelölt kábelcsatorna szakasz egy meglévő másik csatorna szakaszhoz nem a végén, szakasz közben csatlakozik.

    Kábelcsatorna helyszínrajzi tulajdonságai:

    Ha a beállított tulajdonságok egyik korábban a sablonban tárolt tulajdonságokkal sem egyezik meg, akkor a gomb érvényes lesz. Ekkor a beállítások tárolhatók a sablonban.

    Tulajdonság kiolvasása:

    A sablonban tárolt tulajdonságok valamelyike érvényesíthető a tulajdonság sablon megfelelő sorára való rámutatással.

    Kábelcsatorna tulajdonságok beállítás befejezése:

    A 'Kábelcsatorna tulajdonságok beállítása:' panelen elvégezve a szükséges módosításokat, a következő módon léphetünk ki.

    A gomb megnyomásával a beállított kábelcsatorna tulajdonságok tárolódnak. A műveletek a Kábelcsatorna szerkesztés funkcióval folytatódnak. Tárolódik a kábelcsatorna tulajdonság sablon tartalma is. Érvénytelen a gomb, ha a funkcióba a kábelcsatorna tulajdonság módosítása során léptünk be.

    A gomb megnyomásával a beállított kábelcsatorna tulajdonságok tárolódnak. Ha a funkcióba a kábelcsatorna tulajdonság módosítása során léptünk be akkor végrehajtódik a módosításra azonosított kábelcsatorna szakasz tulajdonságainak átszerkesztése és tárolása a tervlapon. A végrehajtás ezután folytatódik a Kábelcsatorna/kábelfésű/szereléshely módosítás funkcióval. Közben tárolódik a kábelcsatorna tulajdonság sablon tartalma is.

    A gomb megnyomásával a beállított kábelcsatorna tulajdonságok tárolódnak. Tárolódik a kábelcsatorna tulajdonság sablon tartalma is.

    Ha a funkcióba a kábelcsatorna tulajdonság módosítása során léptünk be akkor végrehajtódik a módosításra azonosított kábelcsatorna szakasz tulajdonságainak átszerkesztése és tárolása a tervlapon. A módosítási funkció nem folytatódik.

    A gomb megnyomásával minden a panelon végzett módosítás érvénytelen lesz. A kábelcsatorna szerkesztés tulajdonságai változatlanok maradnak.

    A gomb csak akkor jelenik meg a panelen, ha a funkcióba a kábelcsatorna tulajdonság módosítása során léptünk be. A gomb megnyomásával minden a panelon végzett módosítás érvénytelen lesz. A kábelcsatorna szerkesztés tulajdonságai változatlanok maradnak, a módosítás funkció nem folytatódik.

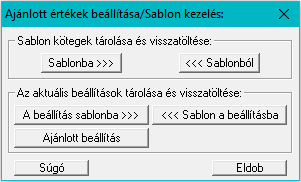

    A gomb csak akkor jelenik meg a panelen, ha a kábelcsatorna tulajdonság beállítása funkcióba léptünk be. A gomb használatával a kábelcsatorna szerkesztésére vonatkozó beállításokat az ajánlott értékre állíthatjuk vissza, illetve a sablonokat kezelhetjük az alábbiak szerint:

    Sablon kötegek tárolása és visszatöltése:

    A kábelcsatorna szerkesztésére vonatkozó sablon összeállítást a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelSablon.Sta' állományba mentjük.

    A parancs segítségével a felhasználó által korábban a munkahelyi sablonba tárolt sablon listát bármikor, bármely létesítményhez visszatölthetjük.

    Az aktuális beállítások tárolása és visszatöltése:

    A kábelcsatorna szerkesztésére vonatkozó munkahelyi beállításokat a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelGrafik.Sta' állományba mentjük.

    A parancs segítségével a felhasználó által korábban a munkahelyi sablonba tárolt beállítások bármikor, bármely létesítményhez visszatölthetők.

    Ugyan itt visszaállíthatjuk az ajánlott értékeket is a gomb használatával.



    Lásd:

    Kábelcsatorna tulajdonságok: Tulajdonság sablon

    Kábel kiosztás vezérlése osztott csatorna esetén

    Kábelcsatorna szerkesztés

    Kábelcsatorna/kábelfésű/szereléshely módosítás


    Korlátozások/megjegyzések:

    A kábelcsatorna szerkesztésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelGrafik.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

    A kábelcsatorna szerkesztésére vonatkozó munkahelyi beállításokat a rendszer 'x:\V10.x..\OmegaWin32\UserSettings\ChanelGrafik.Sta' állományban tárolja.

    A kábelcsatorna megjelenítésére vonatkozó felhasználói sablonokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelSablon.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

    A kábelcsatorna megjelenítésére vonatkozó munkahelyi sablonokat a rendszer 'x:\V10.x..\OmegaWin32\UserSettings\ChanelSablon.Sta' állományban tárolja.
