OmegaCAD Grafikus Alaprendszer

Felhasználói kézikönyve

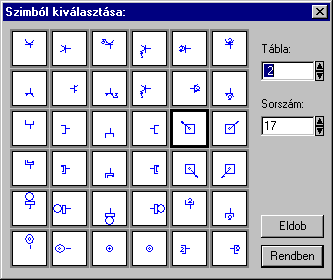

Az OmegaCAD rendszer 6 szimbólum táblát tartalmaz, mindegyikben 36 szimbólum helyezhető el. A 'Tábla:' beállítással kiválaszthatja, mely táblában lévő szimbólumok közül lehessen kiválasztani az elhelyezendő szimbólumot. A dialógus ablakban az érvényben lévő tábla összes szimbóluma megjelenik a 36 db kis négyzetben.

Az aktuális szimbólum sorszámának kijelölése két féle képen történhet, vagy a sorszám megadásával, vagy a szimbólum rajzok közül a kiválasztottra történő rákattintással. A kijelölt sorszámú szimbólumot tartalmazó négyzetet vastag fekete keret emeli ki a többi közül.

Ha a kurzorral valamelyik szimbólum fölött tartózkodik, akkor a kiválasztott szimbólum képe háromszoros méretben megjelenik - amíg át nem lép másik szimbólum fölé -. Ez a kinagyítás segít annak eldöntésében, biztosan ezt a szimbólumot kívánja-e kiválasztani.

Ha az egérrel rákattint valamelyik szimbólumra, akkor annak a sorszáma bekerül a 'Sorszám' ablakba, és ez lesz az aktuálisan kijelölt szimbólum. A szimbólumra történő dupla kattintás esetén a program kijelöli a kiválasztott szimbólumot, és azonnal be is zárja a dialógus ablakot - mintha megnyomta volna a gombot -.

Korlátozások/megjegyzések:

A bemásolás funkcióval a szimbólum elem korábbi tartalma törlődik!
