OmegaCAD Grafikus Alaprendszer

Felhasználói kézikönyve

Réteg lista betöltése

Elérés:

 Menü:

Beállítások

Rajzlap...
Szerszámos:

Billentyűzet:

[R]
Nyomógomb:

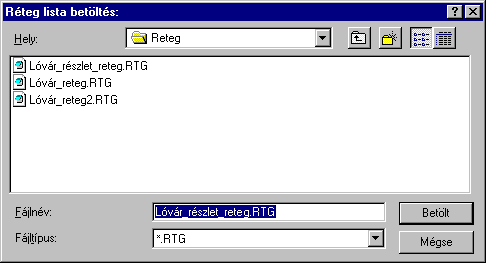

A gomb megnyomásakor megjelenik a dialógus ablak, ahol tallózással meg lehet keresni a betöltendő réteglistát.

A réteglistát tartalmazó fájlok '*.RTG' kiterjesztéssel készülnek.

A réteglistát tartalmazó fájlok '*.RTG' kiterjesztéssel készültek. A fájlokban egy-egy lista található, ami rétegek nevét és az állapotát - látszik, nem látszik, háttér, aktív - tartalmazza. Ezeket a réteglistákat fel lehet használni prototípusként a szükséges rétegnevek rajzba történő betöltéséhez, vagy arra, hogy több réteg állapotának gyors átállítását elvégezzük. (Erre akkor célszerű felhasználni, ha két vagy több állapot beállítás között gyakran kell átkapcsolni.)

A réteg fájl kiválasztása után megjelenik a betöltési módot meghatározó dialógus ablak, ahol a réteglista adatainak feldolgozási módját lehet beállítani:

Az adatok feldolgozása során a listában található rétegneveket összeveti a rajzban meglévőkkel. A rajzban megtalált réteg állapotát átállítja a listában hozzá rendelt állapotra (látszik, nem látszik, stb...). Azokkal a rétegekkel, amelyekhez az összehasonlítás során nem talált párt, a beállítástól függően kezeli.

'Nem azonosított rétegek állapota:'

A csoportban azt lehet beállítani, hogy milyen állapotúra állítsa be azokat a rajzban már meglévő rétegeket, amelyek a betöltött listában nem szerepeltek: A beállításnak megfelelően ezen rétegek állapota: 'Változatlan', 'Látszik', 'Kikapcsolt', 'Háttér' lesz a betöltés után.
'Új réteg beillesztése a rajzba:'

A kapcsoló bekapcsolása esetén a rajzban létrehozza azokat a rétegeket, amelyek a betöltött listában megtalálhatók, de a rajzban nem. A rétegek betöltésének sorrendje megegyezik a listában elfoglalt helyükkel. Ha a rajz réteg táblázata megtelt, akkor a további betöltendő rétegek nem kerülnek be a rajzba.

Ha a kapcsoló nincs bejelölve, akkor a réteg betöltés során csak a rajzban is megtalálható rétegek állapotának megváltoztatása történik, új réteg nem kerül be a rajzba.
'Aktív réteg állítása:'

A négyszög bejelölése esetén a betöltés után az aktív réteg átáll a lementett listában megjelölt rétegre. Ha ez a réteg nem található a rajzban, és az 'Új réteg beillesztése a rajzba' négyzet nincs bejelölve, akkor nem változik az aktív réteg.

Lásd:

Rajz... [R]

Korlátozások/megjegyzések:
