Szöveg keresése a rajzon

Elérés:

Lekérdezés

Szöveg keresése...

Billentyűzet:

[Ctrl+W]

A 'Szöveg keresése a rajzon' funkcióval a rajzon korábban elhelyezett szöveget lehet áttekinteni a kereső listán, konkrét szöveg kijelölése után megmutattatni a rendszerrel az elhelyezését a rajzon.

A keresés panel megjelenése előtt, terjedelmesebb rajzokon megjelenik a szöveg kigyűjtést jelző folyamat:

Ha be van állítva valamely rendezési opció, akkor ezt követi a rendezési panel, terjedelmes rajzoknál ez tetemes időt is igénybe vehet!

Ha a rendszer elvégezte a szövegek kigyűjtését, és ha kell a rendezését, akkor a 'Szövegek, amelyekben a van a keresendő részlet:' lista ablakban megjelennek a rajz szövegei és fő jellemzői. A listában a szöveg blokkban elhelyezett szövegek megjelölésre kerülnek. Egyrészt ezek lista sorai halvány sárga aláfestést kapnak, másrészt a 'Szín' oszlopban a színt jelölő egyszerű szöveg téglalap helyet, az alábbi formát látjuk:

A listában a szöveg tartalom megjelenítésre korlátozott lehet a rendelkezésre álló hely, ezért ha a kurzort a szöveg fölött megállítjuk, akkor a teljes szöveg megjelenik egy felugró ablakban. Ez szöveg blokkban elhelyezett szövegek esetén lehet hasznos.

'A keresendő szövegrészlet megadása:' csoportban megadjuk azt a szövegrészletet, melyet tartalmazó szövegeket a szöveg listán szeretnénk látni. Ha az a szövegrészlet üres, akkor minden a rajzon található szöveg rajta lesz a listán.

Az 'Amit keresünk:' szövegrészlet tartalmát a gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük! A gomb segítségével a felhasználói sablon eltárolt szöveg keresési részleteiből választhatunk!

A nyomógomb lenyomásával be lehet lépni a Virtuális billentyűzet funkcióba, ahol a betűkészlethez tartozó különleges karaktereket tudjuk kényelmesen megadni.

'A szövegek rendezése a listában:' csoportban azt állítjuk be, hogy a rajzon lévő szövegek legyenek-e, és ha igen milyen szempont szerint rendezve.

A keresési panel alján a gombok között területen azt láthatjuk, hogy összesen hány darab szöveg van a rajzon, és abból a keresési részlet szűrése szerint mennyi látszik a listában.

A rajzon megkeresni kívánt szöveg elhelyezését a rendszer megmutatja. Ehhez egérrel jelöljük ki a keresendő szöveget és a gomb megnyomására a rendszer kilép a dialógus ablakból, és ha kell új ablakozási megjelenítésével a keresett szöveget megjelöli a rendszer.

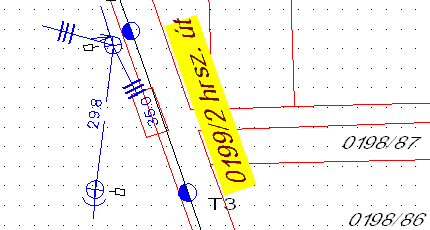

Keresési minta:

A '0199/2 hrsz. út' keresés megjelölése a rajzon!
