Egyenesen távolság

Elérés:

Szerkeszt

Pontok

Egyenesen távolság

A 'Egyenesen távolság' funkció egy a rajzon azonosított egyenesre, az azonosítási pontól mérve mindkét irányban a megadott távolságra helyez el két pontot az aktuális Pont stílus beállítás szerinti jellemzőkkel. A funkció aktivizálása után megjelenik az 'Távolság beállítás:' ablak. A távolság megadható a szerkesztési ablakba történő beírással, vagy a nyilakkal történő növelés ill. csökkentéssel.

		Az értékek megadását szerkesztő ablakban tehetjük meg, vagy a fel/le gombok segítségével a szerkesztési ablakban lévő érték egyesével való növelésével, csökkentésével állíthatjuk be.
		A gomb megnyomásával a távolság mérési pufferben lévő 8 korábbi mérés adatai közül lehet elővenni a szükséges értéket.
		A gomb megnyomásával a rajzon történő méréssel adhatjuk meg a sugár értéket. ( Távolság mérés [Ctrl+T] )

Az gombbal végrehajtás nélkül kilépünk a funkcióból.

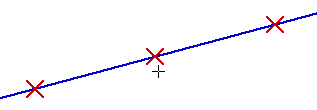

A gombra kattintás után a rendszer Pont beviteli állapotba kerül. Az első pont bevitellel megadott pontból merőlegest állít a második pont bevitellel azonosított egyenesre. A metszéspontban, valamint az azonosított egyenes mentén a metszésponttól a megadott távolságra mindkét irányban elhelyez 1-1 pont jelet.
