Egy kijelölt ellipszis/ív műveletei

Elérés:

Lebegő

Egy kijelölt ellipszis/ív műveletei . . .

Ha a kijelölés csak egy ellipszist, vagy ellipszisívet tartalmaz, akkor ezen a következő műveleteket tudjuk végrehajtani. A lebegő menü egy ellipszisre, vagy ellipszisívre vonatkozó funkciói:

Kijelölt elem az aktív rétegre

Elérés:

Lebegő

Kijelölt elem az aktív rétegre

A funkcióval a kijelölt elem rétegét az aktív rétegre változtatjuk.

Kijelölt elem rétegének cseréje

Elérés:

Lebegő

Kijelölt elem rétegének cseréje...

A funkcióval a kijelölt elem rétegét a réteg palettán kiválasztottra módosítjuk.

A réteg listán az a réteg kerül kijelölésre, amelyhez a kijelölt elem rendelve van. Jelöljük ki a listán a beállítani kívánt réteget. A réteg adatsoron végzett kettős kattintással vagy a gomb megnyomásával a kijelölt elem az új réteghez lesz rendelve.

Ellipszis/ív tulajdonságok

Elérés:

Lebegő

Ellipszis/ív tulajdonságok...

Billentyűzet:

[Dupla]

A funkcióval a kijelölt ellipszis/ív elem rétegét és stílusát módosíthatjuk az alábbi módon.

Az 'Elem' ablakrészben láthatjuk az azonosított ellipszis/ívet.

	A nyomógomb lenyomásával be lehet lépni a Vonal stílus beállítás dialógus ablakba, ahol az alapbeállítás az azonosított elem stílusával egyezik meg. Itt meg lehet változtatni az ellipszis/ív megjelenési jellemzőit.
	A nyomógomb megnyomásával a rendszerben érvényben lévő vonal stílust rendelhetjük a kijelölt ellipszis/ívhez. Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Vonal stílus a beállítottra [Space+Dupla] funkcióval egyszerűbben tehetjük meg.
	A nyomógomb megnyomásával az ellipszis/ív alábbi grafikus adatait tudjuk módosítani.

		Az értékek megadását szerkesztő ablakban tehetjük meg, vagy a fel/le gombok segítségével a szerkesztési ablakban lévő érték egyesével való növelésével, csökkentésével állíthatjuk be.
		A gomb megnyomásával a távolság mérési pufferben lévő 8 korábbi mérés adatai közül lehet elővenni a szükséges értéket.
		A távolságmérés itt nem lehetséges! A gomb érvénytelen!

A 'Réteg' ablakrészben láthatjuk az azonosított ellipszis/ív rétegét, valamint beállíthatjuk a kívánt réteghez rendelést.

	A nyomógomb megnyomásával az ellipszis/ívet az érvényben lévő aktív réteghez rendelhetjük. A gomb csak akkor érvényes, ha a kijelölt elem nem az aktív rétegen van! Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Kijelölt elem az aktív rétegre funkcióval egyszerűbben tehetjük meg.
	A nyomógomb gomb megnyomásával a réteg kiválasztó dialógusablakba jutunk, ahol kiválaszthatjuk az ellipszis/ív új rétegét: Réteg kiválasztása
	A nyomógomb megnyomásával változtatás nélkül lépünk ki a funkcióból.
	A nyomógomb megnyomásával rögzítésre kerülnek a módosítások. A kiválasztott elem a kijelölt réteghez lesz rendelve és a beállított stílussal jelenik meg.

Vonal stílus lekérdezés

Elérés:

Lebegő

Vonal stílus lekérdezés

Billentyűzet:

[Shift+Dupla]

A funkcióval a kijelölt ellipszis/ív elem stílus tulajdonságait a Vonal stílus beállítás aktuális értékeibe másoljuk.

Vonal stílus a beállítottra

Elérés:

Lebegő

Vonal stílus a beállítottra

Billentyűzet:

[Space+Dupla]

A funkcióval a kijelölt ellipszis/ív elem megjelenítési jellemzőit az aktuális Vonal stílus beállítás szerintire módosítjuk.

'X' tengely méret módosítás

Elérés:

Lebegő

'X' tengely méret módosítás

Billentyűzet:

[Space+Egér]

A funkcióval a kijelölt ellipszis/ív elem 'X' tengely méretét adatát módosíthatjuk a grafikus munkaterületen végzet pont pozícionálással. A menü elem mindig megjelenik! De a [Space+Egér] billentyű kombinációval csak akkor indítható, ha az ellipszis/ív elem kijelölt pontja a 'X' tengely méret fogó pontja és a kurzor ezen a pont áll!

A funkció indítása után az ellipszis/ív 'X' tengely méretét meghatározó pontot kell megadni.

Az ellipszis 'X' tengely méretét meghatározó pont megadása

A szerkesztés után a kiindulás alapját képező ellipszis/ív elveszíti kijelölt állapotát, helyette a létrehozott ellipszis/ív lesz a kijelölt, melynek kijelölt pontja az ellipszis/ív elem középpontja.

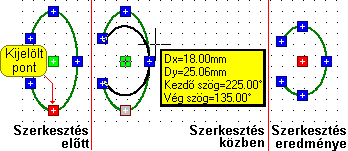

'Y' tengely méret módosítás

Elérés:

Lebegő

'Y' tengely méret módosítás

Billentyűzet:

[Space+Egér]

A funkcióval a kijelölt ellipszis/ív elem 'Y' tengely méretét adatát módosíthatjuk a grafikus munkaterületen végzet pont pozícionálással. A menü elem mindig megjelenik! De a [Space+Egér] billentyű kombinációval csak akkor indítható, ha az ellipszis/ív elem kijelölt pontja a 'Y' tengely méret fogó pontja és a kurzor ezen a pont áll!

A funkció indítása után az ellipszis/ív 'Y' tengely méretét meghatározó pontot kell megadni.

Az ellipszis 'Y' tengely méretét meghatározó pont megadása

A szerkesztés után a kiindulás alapját képező ellipszis/ív elveszíti kijelölt állapotát, helyette a létrehozott ellipszis/ív lesz a kijelölt, melynek kijelölt pontja az ellipszis/ív elem középpontja.

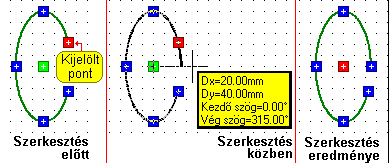

Ív kezdő pont módosítás

Elérés:

Lebegő

Ív kezdő pont módosítása

Billentyűzet:

[Space+Egér]

A funkcióval a kijelölt ellipszis/ív elem kezdő szögét meghatározó pontját módosíthatjuk a grafikus munkaterületen végzett pont pozícionálással. A menü elem csak akkor jelenik meg, ha a kijelölt elem ellipszisív és nem teljes ellipszis! De a [Space+Egér] billentyű kombinációval csak akkor indítható, ha az ellipszis/ív elem kijelölt pontja a kezdő szögét meghatározó pont és a kurzor ezen a pont áll!

A funkció indítása után az ellipszis/ív egy kerületi pontját kell megadni.

A pont megadása után az ellipszis/ív kezdő pontja az ellipszisív középpontját és a kijelölt pontot összekötő egyenes és az ellipszis metszéspontja lesz. A kijelölt pontnak nem kell rajta lennie a ellipszisön!

A szerkesztés után a kiindulás alapját képező ellipszis/ív elveszíti kijelölt állapotát, helyette a létrehozott ellipszis/ív lesz a kijelölt, melynek kijelölt pontja az ellipszis/ív elem középpontja.

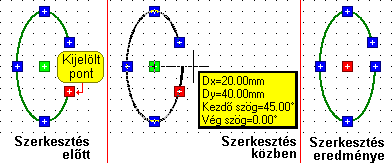

Ív vég pont módosítás

Elérés:

Lebegő

Ív vég pont módosítása

Billentyűzet:

[Space+Egér]

A funkcióval a kijelölt ellipszis/ív elem vég szögét meghatározó pontját módosíthatjuk a grafikus munkaterületen végzett pont pozícionálással. A menü elem csak akkor jelenik meg, ha a kijelölt elem ellipszisív és nem teljes ellipszis! De a [Space+Egér] billentyű kombinációval csak akkor indítható, ha az ellipszis/ív elem kijelölt pontja a vég szögét meghatározó pont és a kurzor ezen a pont áll!

A funkció indítása után az ellipszis/ív egy kerületi pontját kell megadni.

A pont megadása után az ellipszis/ív vég pontja a ellipszisív középpontját és a kijelölt pontot összekötő egyenes és a ellipszis metszéspontja lesz. A kijelölt pontnak nem kell rajta lennie a ellipszisön!

A szerkesztés után a kiindulás alapját képező ellipszis/ív elveszíti kijelölt állapotát, helyette a létrehozott ellipszis/ív lesz a kijelölt, melynek kijelölt pontja az ellipszis/ív elem középpontja.

Ellipszis/ívből kitöltés

Elérés:

Lebegő

Ellipszis/ívből kitöltés

A funkcióval a kijelölt ellipszis/ív elemet kitöltéssé alakítjuk. A menü elem mindig megjelenik!

A létrehozott kitöltés stílusát - színét, jellegét - a Kitöltés stílus beállítás határozza meg. A szerkesztés után a kiindulás alapját képező ellipszis/ív elveszíti kijelölt állapotát, helyette a létrehozott kitöltés lesz a kijelölt.
