Egy kijelölt kör/ív kitöltés műveletei

Elérés:

Lebegő

Egy kijelölt kör/ív kitöltés műveletei . . .

Ha a kijelölés csak kör kitöltést, vagy körív kitöltést tartalmaz, akkor ezen a következő műveleteket tudjuk végrehajtani. A lebegő menü egy kör kitöltésre, vagy körív kitöltésre vonatkozó funkciói:

Kijelölt elem az aktív rétegre

Elérés:

Lebegő

Kijelölt elem az aktív rétegre

A funkcióval a kijelölt elem rétegét az aktív rétegre változtatjuk.

Kijelölt elem rétegének cseréje

Elérés:

Lebegő

Kijelölt elem rétegének cseréje...

A funkcióval a kijelölt elem rétegét a réteg palettán kiválasztottra módosítjuk.

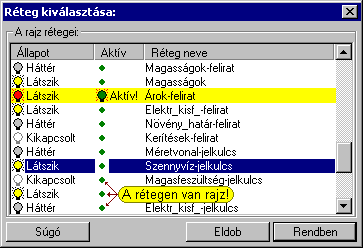

A réteg listán az a réteg kerül kijelölésre, amelyhez a kijelölt elem rendelve van. Jelöljük ki a listán a beállítani kívánt réteget. A réteg adatsoron végzett kettős kattintással vagy a gomb megnyomásával a kijelölt elem az új réteghez lesz rendelve.

Kitöltés tulajdonságok

Elérés:

Lebegő

Kitöltés tulajdonságok...

Billentyűzet:

[Dupla]

A funkcióval a kijelölt kör/ív kitöltés elem rétegét és stílusát módosíthatjuk az alábbi módon.

Az 'Elem' ablakrészben láthatjuk az azonosított kör/ív kitöltést.

	A nyomógomb lenyomásával be lehet lépni a Kitöltés stílus beállítás dialógus ablakba, ahol az alapbeállítás az azonosított elem stílusával egyezik meg. Itt meg lehet változtatni a kör/ív kitöltés megjelenési jellemzőit.
	A nyomógomb megnyomásával a rendszerben érvényben lévő kitöltés stílust rendelhetjük a kijelölt kör/ív kitöltéshez. Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Kitöltés stílus a beállítottra [Space+Dupla] funkcióval egyszerűbben tehetjük meg.
	A nyomógomb megnyomásával a kör/ív kitöltés alábbi grafikus adatait tudjuk módosítani.

		Az értékek megadását szerkesztő ablakban tehetjük meg, vagy a fel/le gombok segítségével a szerkesztési ablakban lévő érték egyesével való növelésével, csökkentésével állíthatjuk be.
		A gomb megnyomásával a távolság mérési pufferben lévő 8 korábbi mérés adatai közül lehet elővenni a szükséges értéket.
		A távolságmérés itt nem lehetséges! A gomb érvénytelen!

A 'Réteg' ablakrészben láthatjuk az azonosított kör/ív kitöltés rétegét, valamint beállíthatjuk a kívánt réteghez rendelést.

	A nyomógomb megnyomásával a kör/ív kitöltést az érvényben lévő aktív réteghez rendelhetjük. A gomb csak akkor érvényes, ha a kijelölt elem nem az aktív rétegen van! Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Kijelölt elem az aktív rétegre funkcióval egyszerűbben tehetjük meg.
	A nyomógomb gomb megnyomásával a réteg kiválasztó dialógusablakba jutunk, ahol kiválaszthatjuk a kör/ív kitöltés új rétegét: Réteg kiválasztása
	A nyomógomb megnyomásával változtatás nélkül lépünk ki a funkcióból.
	A nyomógomb megnyomásával rögzítésre kerülnek a módosítások. A kiválasztott elem a kijelölt réteghez lesz rendelve és a beállított stílussal jelenik meg.

Kitöltés stílus lekérdezés

Elérés:

Lebegő

Kitöltés stílus lekérdezés

Billentyűzet:

[Shift+Dupla]

A funkcióval a kijelölt kör/ív kitöltés elem stílus tulajdonságait a Kitöltés stílus beállítás aktuális értékeibe másoljuk.

Kitöltés stílus a beállítottra

Elérés:

Lebegő

Kitöltés stílus a beállítottra

Billentyűzet:

[Space+Dupla]

A funkcióval a kijelölt kör/ív kitöltés elem megjelenítési jellemzőit az aktuális Kitöltés stílus beállítás szerintire módosítjuk.

Sugár/átmérő módosítás

Elérés:

Lebegő

Sugár/átmérő módosítás

Billentyűzet:

[Space+Egér]

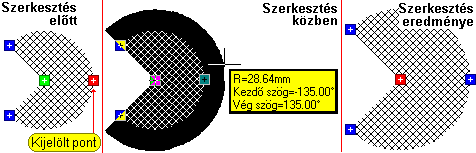

A funkcióval a kijelölt kör/ív kitöltés elem sugár/átmérő adatát módosíthatjuk a grafikus munkaterületen végzet pont pozícionálással. A menü elem mindig megjelenik! De a [Space+Egér] billentyű kombinációval csak akkor indítható, ha a kör/ív kitöltés elem kijelölt pontja a sugár fogó pontja és a kurzor ezen a pont áll!

A funkció indítása után a kör/ív kitöltés egy kerületi pontját kell megadni.

A pont megadása után a kör/ív kitöltés sugara a kör/ív kitöltés középpontja és a kijelölt pont közötti távolság lesz.

A szerkesztés után a kiindulás alapját képező kör/ív kitöltés elveszíti kijelölt állapotát, helyette a létrehozott kör/ív kitöltés lesz a kijelölt, melynek kijelölt pontja a kör/ív kitöltés elem középpontja.

Ív kezdő pont módosítás

Elérés:

Lebegő

Ív kezdő pont módosítása

Billentyűzet:

[Space+Egér]

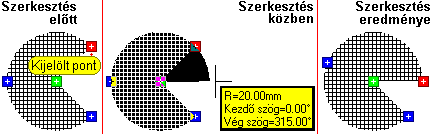

A funkcióval a kijelölt kör/ív kitöltés elem kezdő szögét meghatározó pontját módosíthatjuk a grafikus munkaterületen végzett pont pozícionálással. A menü elem csak akkor jelenik meg, ha a kijelölt elem körív kitöltés és nem teljes kör! De a [Space+Egér] billentyű kombinációval csak akkor indítható, ha a kör/ív kitöltés elem kijelölt pontja a kezdő szögét meghatározó pont és a kurzor ezen a pont áll!

A funkció indítása után a kör/ív kitöltés egy kerületi pontját kell megadni.

A pont megadása után a kör/ív kezdő pontja a körív középpontját és a kijelölt pontot összekötő egyenes és a kör metszéspontja lesz. A kijelölt pontnak nem kell rajta lennie a körön!

A szerkesztés után a kiindulás alapját képező kör/ív kitöltés elveszíti kijelölt állapotát, helyette a létrehozott kör/ív kitöltés lesz a kijelölt, melynek kijelölt pontja a kör/ív kitöltés elem középpontja.

Ív vég pont módosítás

Elérés:

Lebegő

Ív vég pont módosítása

Billentyűzet:

[Space+Egér]

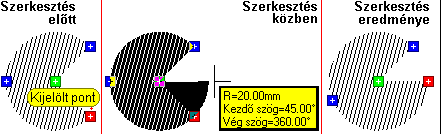

A funkcióval a kijelölt kör/ív kitöltés elem vég szögét meghatározó pontját módosíthatjuk a grafikus munkaterületen végzett pont pozícionálással. A menü elem csak akkor jelenik meg, ha a kijelölt elem körív kitöltés és nem teljes kör! De a [Space+Egér] billentyű kombinációval csak akkor indítható, ha a kör/ív kitöltés elem kijelölt pontja a vég szögét meghatározó pont és a kurzor ezen a pont áll!

A funkció indítása után a kör/ív kitöltés egy kerületi pontját kell megadni.

A pont megadása után a kör/ív kitöltés vég pontja a körív kitöltés középpontját és a kijelölt pontot összekötő egyenes és a kör metszéspontja lesz. A kijelölt pontnak nem kell rajta lennie a körön!

A szerkesztés után a kiindulás alapját képező kör/ív kitöltés elveszíti kijelölt állapotát, helyette a létrehozott kör/ív kitöltés lesz a kijelölt, melynek kijelölt pontja a kör/ív kitöltés elem középpontja.

Kitöltésből kör/ív

Elérés:

Lebegő

Kitöltésből kör/ív

A funkcióval a kijelölt kör/ív kitöltés elemet kör/ívvé alakítjuk. A menü elem mindig megjelenik!

A létrehozott kör/ív stílusát - színét, jellegét - a Kitöltés stílus beállítás határozza meg. A szerkesztés után a kiindulás alapját képező kör/ív kitöltés elveszíti kijelölt állapotát, helyette a létrehozott kör/ív lesz a kijelölt.
