Listákon megjelenített adatok módosítása dupla egérkattintás után a lista oszlopban megjelenő szöveg szerkesztő ablakban funkció használata olyan módon, hogy a következő adatsorra a le vagy fel nyíllal térünk át. Ilyen esetben a következő adatsor teljes szöveg tartalma kijelölésre kerül.

Változat:

"V8.40.110718"

2011.07.18.

Új tervlap felvétele után az új tervlap a lapozólécen megjelenik.

Változat:

"V8.40.110718"

2011.07.18.

A pecsétformátumok részére lefoglalt adatterületet megnöveltük a korábbi 32kByte helyett 128kByte van lefoglalva.

Változat:

"V8.40.130328"

2013.03.28.

A DXF importálás során az UTF-8 dekódolás beillesztése.

Változat:

"V8.40.130628"

2013.06.28.

Mező másolás funkcióban, ha a forrás mező másik létesítményben van, és kérjük az adatbázis elemek átenmelését, akkor azok az elemek, amelyek azonos nevűek, de tulajdonságai eltérnek, a későbbi összehasonlításokban további vizsgálatok kerültek beépítésre. Ha már több (***) kiegészítés is van az elem nevéhez illesztve, akkor ezek közül is megkeresi a rendszer azt, amelyikkel az eredeti elemet helyettesíteni lehet. (Nem kerülnek az adatbázisba feleslegesen további (***) bővítéssel újabb elemek.)

Lásd:

Mező másolása

Változat:

"V8.40.101004"

2010.10.04.

A funkcióban a kábel rögzítés bekapcsolva opció szétválasztásra került a kábel sorszám rögzítés, érszám rögzítés és törés rögzítés opciókra. Ugyanígy a rögzítés visszavonása is külön-külön kapcsolókra került.

Lásd:

Rögzítés

Változat:

"V8.40.100914"

2010.09.14.

Ha az áramútervlapokon előfordul, hogy két különleges vezetékek azonos ponton helyezkedik el, akkor ez nem egyéretmű kapcsolást eredményez, vagy ha minden ponton fedik egymást, akkor vizuálisan nem is érzékelhető. Ezért a kapcsolat referencia elemzések a fedőpontokkal rendelkező különleges vezetékek esetében hibajelzést fognak adni.

Lásd:

Tervek automatikus kiértékelése

Változat:

"V8.40.110708"

2011.07.08.

Az előző kerezstreferencia elemzések kiegészítése során beépített hibajelzésből a hiba előfordulás leírásából a lapszám megjelölés kimaradt. Ez most kiegészítésre került a lapszám magadásával.

Lásd:

Tervek automatikus kiértékelése

Változat:

"V8.40.110810"

2011.08.10.

Abban az esetben, ha a Fordítás idegen nyelvre... funkcióban az 'Idegen nyelvre fordítás' kapcsoló be van kapcsolva, akkor a tartalomjegyzék táblázat tervlapokra vonatkozó oszlopában a felíratok tulajdonságában a fordítás idegen nyelvre tulajdonság ki van kapcsolva. Így ezek a szövegek nem lesznek lefordítva. Nem kell minden lapszámot szótárba helyezni! A tartalomjegyzék részben a szövegek a fordítási opciónak megfelelően lesznek a táblázat sorában mindig középre pozícionálva.

Lásd:

Áramútterv fedőlap tervezése

		Tartalomjegyzék készítése

Változat:

"V8.40.130308"

2013.03.08.

A különleges vezetékmódosítás átalakítása, úgy hogy ha a módosításra kijelölt vezeték alapvezeték, akkor azt úgy hajtja végre, hogy az alapvezetéket törli, majd helyette elhelyezi a megadott különlegesvezetékként. Ha a funkciót elibdítjuk, és folyamatosan akarunk alapveztéket különleges vezetékké alakítani, akkor csak az első végrehajtáskor kell a különleges vezetéklistáról a különleges vezetéket kiválasztani. Az utána kijelölt vezetékeket már folyamatosan erre a vezetéktípusra alakítja át. Ha közben változtatni kell a vezeték jellegen, akkor újra kell indítani a funkciót.

Lásd:

Áramútterv logikai tervezése

		Vezeték módosítása

Változat:

"V8.40.110708"

2011.07.08.

Ha a vezetékkapcsolat közvetlen egymás melletti raszterpontok közötti elemek között van, akkor a törléshez nem lehet olyan pontot megjelölni, amely csak kapcsolathaoz tartozik. Ezért eddig a törlés sikertelen volt. A funkció átalakítva, úgy, hogy ilyan esetben végrehajtható legyen a törlés.

Lásd:

Áramútterv logikai tervezése

		Kapcsolat törlése

Változat:

"V8.40.110708"

2011.07.08.

A szerelésterv kábel bekötési terv részének generálása során azoknak a kábelek hibáinak jelzése a hibalistán, amelyek mezőkapcsolattal érkeznek a szereléshelyre, de a mezőkapcsolat megadása a kiinduló mezőben nem helyes. Azoknak a hibáknak a jelzése került a hibalistába, amikor a kindulási helyen a mezőkapcsolatot megvalósító kábel másik szereléshelyre mutat, mint az érkezési helyen, de mind a kiindulási helyen és az érkezési helyen is a szereléshely pontosan meg van adva.

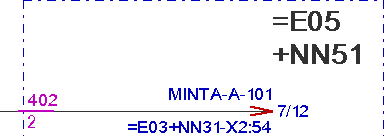

A hiba a kiindulási helyen az áramútterven a fenti ábra szerint jelenik meg. A '402'-es kábel vége az =E05+NN51 szereléshelyen van, de jól látható a mezőkapcsolat felíraton, hogy a mezőkapcsolat az =E03+NN31 szereléshely -X2:54 sorkapocsba csatlakozik. A hiba az =E03+NN31 szereléshely kábelbekötési terv részében lesz.

Lásd:

Szerelési tervek készítése

Szerelési tervek generálása

Változat:

"V8.40.110810"

2011.08.10.

A különleges vezetékek megjelölésének felírási ránya a vezeték táblázatban és a vezeték listában a beállítástól függetlenül mindig vízszintes lesz a két táblázatban, mert ezek kialakításához csak ez a forma illeszkedik. A beállításnak csak a bekötési tervek generálásra van hatása.

Változat:

"V8.40.130903"

2013.09.03.

'Mező kapcsolattal érkező kábelek kigyűjtése a listába'

A mezőkhöz úgynevezett 'mező kapcsolattal' érkezhetnek kábelek, amelyek a kiindulási mezőben jelennek meg. Ekkor a kábel minden adata a kiindulási mezőben van megadva. A mezőkapcsolat érkezési helyén a kábel sorszám és érszám a mezőkapcsolat kapcsolati 'pozíció felirati' részében kerül megjelenítésre. Ha ezeket a kábeleket is szerepeltetni akarjuk a kábellistában, akkor ezt a kapcsolót be kell kapcsolni. A kábellistán a mező kapcsolattal érkező kábelek halvány piros színnel jelennek meg. A kábel költség kódját minden esetben, függetlenül az eredeti kábel költségkódjától mindig 'Meglévő berendezés' -re állítja a rendszer. A kábel hosszát, a kábel helyszínrajból számolt hosszát is, minden esetben nullára állítja a rendszer. Hiszen ezeket a kábeleket az erdedeti mezőkben vesszük anyagszükséglet szerint figyelembe.

Lásd:

Kábellista készítése

Kábellista generálása

Változat:

"V8.40.100401"

2010.04.01.

A dBASE listázó modul sorkapocs listázó része kiegészítve a sorkapocs elválasztók, véglapok, végbakok és új sorkapocsrész elemek listázásával. A kiegészítő elemet tartalmazó adatsor esetén a sorkapocs sorszám üres. A kiegészítő elem jellegét a LAMELLA mező határozza meg az alábbi kódolással. Ha a kiegészítő elemnek meg van adva a típusa és kódszáma, akkor ezek az adatok a megfelelő mezőbe (TIPUS, KODSZAM) íródnak be.

Változat:

"V8.40.110620"

2011.06.20.
