Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

'Wago' Sorkapocs adatbázis frissítése

'Törzsadatbázisok kezelése' modul

Elérés:

Menü:

E L E K T R O Törzsadatbázis kezelés...



Nyomógomb:


A 'Gyártó/Forgalmazó' sorkapocs adatbázisok frissítésre vonatkozó funkciók elavultak. A V10.0 rendszerek már nem is tartalmazzák. A 'Gyártói adatbázisok' bevezetésével a 'Gyártó/Forgalmazó' sorkapocs adatbázisok is központilag frissíthetőek a rendszer frissítés funkciójával, vagy egyedi kezelésben a www.omegasoft.hu honlapról folyamatosan naprakészen tarthatók a Minősített szimbólumokkal együtt.

A funkció segítségével a 'Wago' sorkapocs adatbázis frissítése hajtható végre a 'Wago' által kiadott és gondozott Wago-Vx.x.xls formátumú adatbázis tartalmával. A frissítést tartalmazó adatállomány letölthető az www.omegasoft.hu honlapról, vagy a gyártó, forgalmazó hivatalos honlapjáról.

---> ---> ---> ---> ---> ---> --->

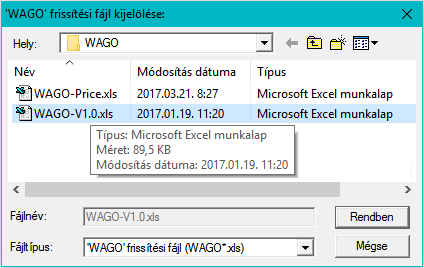

Az első változat az 'Wago-V1.0.Xls' állomány a rendszer telepítésekor elhelyezésre kerül az 'x:\V10.x..\OmegaWin32\Data\Wago\' könyvtárban. A rendszer ezt jelöli ki alapértelmezett beállításként. Ezzel végre is hajthatjuk frissítést. A továbbiakban a későbbi változatok letölthetők a www.omegasoft.hu honlapról a számítógép tetszőleges könyvtárába, és a funkció segítségével jelölhetjük ki frissítésre.

A frissítési állomány tartalmazhat új sorkapocs, tartozék és funkció összerendeléseket, de tartalmazhat csak ár adat frissítéséket is.

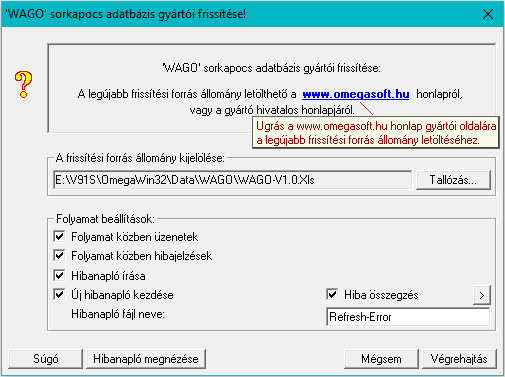

Folyamat beállítások

Az 'Folyamat beállítások:' csoport részben olyan paramétereket állíthatunk be, amelyek a folyamat nyomon követhetőségét befolyásolják. A folyamat képernyőn történő követése látványos, ám a folyamát hosszát jelentősen növeli. A rendszer üzeneteit és jelzéseit célszerű hibanaplóba íratni, amelynek segítségével a folyamat során kiszűrt hibák javítása egyszerűsödik.

'Folyamat közben üzenetek'

A kapcsolóval beállítható, hogy a folyamat közben a rendszer az éppen végrehajtott műveletről adjon-e tájékoztatást.

'Folyamat közben hibajelzések'

A kapcsoló állításával beállítható, hogy a folyamat közben a rendszer az észlelt hibáról adjon-e jelzést a képernyőre.

'Hibanapló írása'

A kapcsoló állításával beállítható, hogy a folyamat közben közben a rendszer az elvégzett művelet közben észlelt hibákról készítsen-e hibanaplót.

'Új hibanapló kezdése'

A kapcsoló állításával beállítható, hogy a folyamat közben a rendszer a korábbi hibanaplót folytassa, vagy mindig újat kezdjen. A beállítás akkor érvényes, ha van hibanapló írás.

'Hibanapló fájl neve:'

Ablakrészben beállítható, hogy a folyamat közben a rendszer az elvégzett műveletről, észlelt hibákról készített hibanaplót milyen nevű állományba írja. A napló fájl nevét kiterjesztés nélkül kell megadni. A rendszer a naplófájlt a létesítmény mező alkönyvtárban hozza létre TXT kiterjesztéssel. A beállítási lehetőség akkor érvényes, ha van hibanapló írás.

'Naplózás hiba összegzés'

Ha a 'Hibanapló írása' bekapcsolt állapotú, akkor ebben a checkbox ablakban beállíthatjuk, hogy a hiba napló végére a rendszer készítsen e listát az előfordult hibák összegzésével. Ha a 'Hiba összegzés' bekapcsolt állapotú, akkor a Naplózás hiba összegzési mód beállítása-ban beállíthatjuk a hiba összegzés egyéb paramétereit is!

Lásd:

Naplózás hiba összegzés
Naplózás hiba összegzési mód beállítása

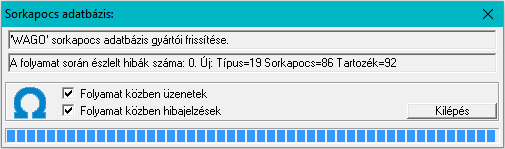

Végrehajtás

A gyártói sorkapocs adatbázis frissítése folyamat a a nyomógomb megnyomásával indítható el.

A 'Folyamat közben üzenetek' és a 'Folyamat közben hibajelzések' opciók a folyamat közben is állíthatók.

A gomb segítségével a folyamat megszakítható!

Az ablak a folyamat során a képernyőn tetszőleges helyre áthelyezhető. Az új pozícióját a következő indításnál megőrzi.



Hibanapló megnézése

A ad lehetőséget arra, hogy a rendszer által elkészített TXT formátumú hibanapló állományt a képernyőn megnézzük, vagy a számítógépen beállított alapértelmezésű nyomtatón kinyomtassuk. A frissítési folyamat során a rendszer részletes naplót készít. Ezért megtekintésére ajánlott olyan külső szövegszerkesztő használata, amely a nagyméretű állományokat is kényelmesen kezeli. (NotePad++).

A szöveges állományok megjelenítését az OmegaCAD Rendszer beállítások / Szövegszerkesztő beállítása 'A szöveges listák kezelésre kijelölt szerkesztő' ablakban beállított program végzi. Módosítását itt tudjuk elvégezni!



A 'Wago' sorkapocs kezelő modulok a következő szolgáltatásokat nyújtják:

Tartalom:

'Wago' sorkapocs tervezés

'Wago' sorkapocs adattár

- Sorkapcsok

- Tartozékok

- Rövidzár

- Áthidalás

- Sínezés

- Véglapok

- Válaszlapok

- Kis válaszlapok

- Sorkapocs modulok

- Végbakok

- Tartósínek


Korlátozások/megjegyzések:

A frissítési állomány csak MS Excel '.Xls' formátúmú lehet, és csak a gyártó adatait tartalmazhatja meghatározott munkafüzetetekben és oszlopokban.
