Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

'Wago' Sorkapocs adattár: -Tartósínek

'Törzsadatbázisok kezelése' modul

Elérés:

Menü:

E L E K T R O Törzsadatbázis kezelés...



Nyomógomb:

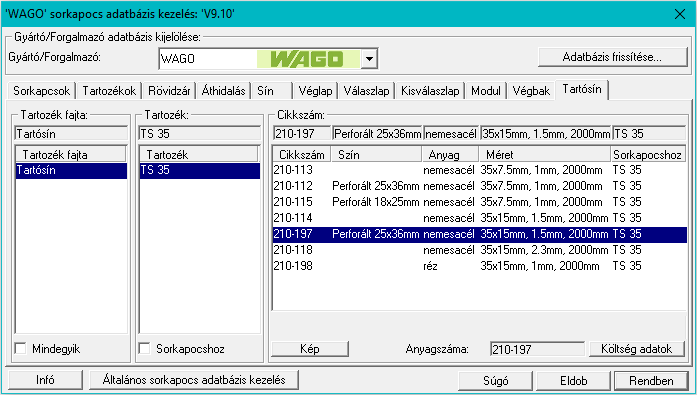

Ez a fejezet tartalmazza a 'Wago' sorkapcsokhoz alkalmazható tartósíneket. A tartósínek listája három szintre tagolt:

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

Tartozék fajta:

Ez a szint a különböző típusú sorkapocs tartósínek listáját tartalmazza.

Tartozék:

Az azonos típusú sorkapocs tartósínek listája.

Cikkszám:

Az adott méretű sorkapocs tartósínen belül a lehetséges sorkapocs tartósínek listája.

A 'Cikkszám' lista minden sora tartalmazza a tartósín cikkszámát, színét, anyagát, méretét, és azt, hogy mely sorkapocs típushoz alkalmazható.

A kijelölt tartósínhez tartozó költség és egyéb adatok a Költség adatlapok megadása funkcióban kezelhetők.

A tartósínek cikkszám lista az alábbi 'szűrők' bekapcsolásával szűkíthető:

'Mindegyik'

A kapcsoló bekapcsolt állapotában valamennyi tartósín megjelenik a 'Cikkszám' listában.

A kapcsoló bekapcsolt állapotában a 'Tartozék fajta' és a 'Tartozék' lista érvénytelen, mert a kijelölés ebben az esetben nem működik, hiszen ekkor valamennyi típushoz tartozó tartósín megjelenik a 'Cikkszám' listában.

'Sorkapocshoz'

A kapcsoló bekapcsolt állapotában csak a sorkapocs kijelölésben kiválasztott sorkapocs típushoz alkalmazható tartósínek jelenek meg a 'Tartozék fajta' és a 'Tartozék' listában. És ugyanígy csak a kiválasztott sorkapocs típushoz alkalmazható tartósínek jelennek meg a 'Cikkszám' listában.

Ha a szűrő kapcsolók hatására nem található tartósín az adatbázisban, akkor a 'Cikkszám' listában a következő jelenik meg.


Tartalom:

'Wago' sorkapocs tervezés

'Wago' sorkapocs adattár

- Sorkapcsok

- Tartozékok

- Rövidzár

- Áthidalás

- Sínezés

- Véglapok

- Válaszlapok

- Kis válaszlapok

- Sorkapocs modulok

- Végbakok

- Tartósínek


Korlátozások/megjegyzések:

A sorkapocs tartozék kiválasztásának felhasználói beállítását a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\TerminalV10.Ini' állományban tárolja.
