Ebben a részben a sorkapocs léc kezelő panel
megjelenésének és működésének módjait állíthatjuk be.

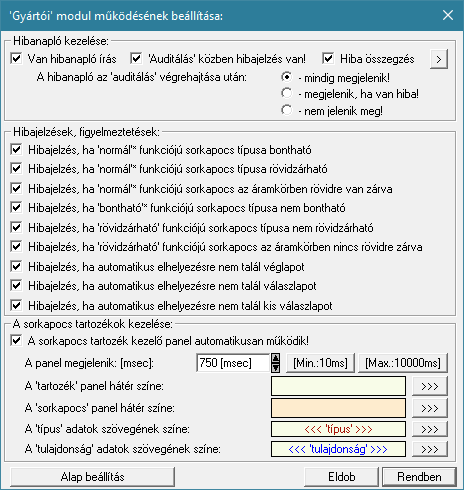

Hibajelzések, figyelmeztetések:
|
Hibajelzés, ha 'normál'* funkciójú sorkapocs típusa bontható
|
|
A kapcsoló bekapcsolt állapotában hibajelzést kapunk arról, hogy az áramköri terven a
'normál' sorkapocs funkcióhoz olyan
típust választottunk, amely
'bontható' tulajdonságú is.
|
|
Hiba: [1035]:
|
A '-X1:11' sorkapocs az áramkörben 'normál'*, de a kiválasztott 'UK 6-T' típus bontható!
|
|
|
Hibajelzés, ha 'normál'* funkciójú sorkapocs típusa rövidzárható
|
|
A kapcsoló bekapcsolt állapotában hibajelzést kapunk arról, hogy az áramköri terven a
'normál' sorkapocs funkcióhoz olyan
típust választottunk, amely
'rövidzárható' tulajdonságú is.
|
|
Hiba: [1036]:
|
A '-X1:11' sorkapocs az áramkörben 'normál'*, de a kiválasztott 'UK 6-T' típus rövidzárható!
|
|
|
Hibajelzés, ha 'normál'* funkciójú sorkapocs az áramkörben rövidre van zárva
|
|
A kapcsoló bekapcsolt állapotában hibajelzést kapunk arról, hogy az áramköri terven a
'normál' sorkapocs funkciójú sorkapcsot rövidrezárunk! A hibajelzés független attól, hogy a sorkapocs önmagában
olyan típusú amely rövidre
zárható!
|
|
Hiba: [1039]:
|
A '-X1:11' sorkapocs az áramkörben 'normál'*, de az áramkörben rövidre van zárva!
|
|
|
Hibajelzés, ha 'bontható'* funkciójú sorkapocs típusa nem bontható
|
|
A kapcsoló bekapcsolt állapotában hibajelzést kapunk arról, hogy az áramköri terven a
'bontható' sorkapocs funkcióhoz olyan
típust választottunk, amely nem
'bontható' tulajdonságú.
|
|
Hiba: [1034]:
|
A '-X1:12' sorkapocs az áramkörben 'bontható'*, de a kiválasztott 'USLKG 5' típus nem bontható!
|
|
|
Hibajelzés, ha 'rövidzárható' funkciójú sorkapocs típusa nem rövidzárható
|
|
A kapcsoló bekapcsolt állapotában hibajelzést kapunk arról, hogy az áramköri terven a
'rövidzárható' sorkapocs funkcióhoz olyan
típust választottunk, amely nem
'rövidzárható' tulajdonságú.
|
|
Hiba: [1037]:
|
A '-X1:12' sorkapocs az áramkörben 'rövidzárható'*, de a kiválasztott 'USLKG 5' típus nem rövidzárható!
|
|
|
Hibajelzés, ha 'rövidzárható' funkciójú sorkapocs az áramkörben nincs rövidre zárva
|
|
A kapcsoló bekapcsolt állapotában hibajelzést kapunk arról, hogy az áramköri terven a
'rövidzárható' sorkapocshoz nem adunk meg
rövidzárat.
|
|
Hiba: [1038]:
|
A '-X1:13' sorkapocs az áramkörben 'rövidzárható'*, de az áramkörben nincs rövidre zárva!
|
|
|
Hibajelzés, ha automatikus elhelyezésre nem talál véglapot
|
|
A kapcsoló bekapcsolt állapotában hibajelzést kapunk, ha a sorkapocsot a léc kialakítása szerint
véglappal
kell ellátni, de az adatbázisban nem található hozzá véglap elem.
A véglap elhelyezése, és így a hibajelzés csak akkor történik meg, ha a
 funkcióban a 'Sorkapocs léc kialakításra vonatkozó beállítások'
részben
a 'véglap' elhelyezésre vonatkozó valamely opció be van kapcsolva!
|
|
Hiba: [1012]:
|
A -X1:16 - USLKG 5' sorkapocshoz nem található véglap elem!
|
|
|
Hibajelzés, ha automatikus elhelyezésre nem talál válaszlapot
|
|
A kapcsoló bekapcsolt állapotában hibajelzést kapunk, ha a sorkapocsot a léc kialakítása szerint
válaszlappal
kell ellátni, de az adatbázisban nem található hozzá válaszlap elem.
A válaszlap elhelyezése, és így a hibajelzés csak akkor történik meg, ha a
funkcióban a 'Sorkapocs léc kialakításra vonatkozó beállítások'
részben
a 'válaszlap' elhelyezésre vonatkozó valamely opció be van kapcsolva!
|
|
Hiba: [1014]:
|
A -X1:16 - USLKG 5' sorkapocshoz nem található válaszlap elem!
|
|
|
Hibajelzés, ha automatikus elhelyezésre nem talál kis válaszlapot
|
|
A kapcsoló bekapcsolt állapotában hibajelzést kapunk, ha a sorkapocsot a léc kialakítása szerint
kis válaszlappal
kell ellátni, de az adatbázisban nem található hozzá kis válaszlap elem.
A kis válaszlap elhelyezése, és így a hibajelzés csak akkor történik meg, ha a
funkcióban a 'Sorkapocs léc kialakításra vonatkozó beállítások'
részben
a 'kis válaszlap' elhelyezésre vonatkozó opció be van kapcsolva!
|
|
Hiba: [1016]:
|
A -X1:16 - USLKG 5' sorkapocshoz nem található válaszlap elem!
|
|
|
