Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

'Gyártói' Sorkapocs léc tervezés: -Paraméterezés

'Elrendezési (diszpozíciós) tervek készítése' modul

Elérés:

Menü:

E L E K T R O ELRENDEZÉS tervezés

Elrendezés tervezés

Sorkapocs léc tervezés...

Szerszámos: Nyomógomb:

Ebben a részben az 'Auditálási' művelet automatikus működésének módjait állíthatjuk be.

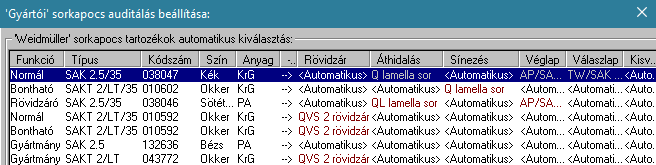

Az áramút terv sorkapocs listában meghatározott sorkapcsokra vonatkozó tartozék elem kiválasztási szabályok. Ha egy sorkapocshoz nincs megadva valamely tartozék típushoz konkrét elem, akkor az ellenőrzési folyamat automatikusan válasz a lehetséges elemek közül. Az automatikus kiválasztást a sorkapocs listában a konkrét sorkapocs elem sorában, a funkció oszlopban megjelenő <automatikus> adat jelzi. Ha van a funkcióhoz beállított sorkapocs tartozék, akkor annak elnevezése jelenik meg, mint például a QVS 2 rövidzár.

---> ---> ---> --->

A sorkapocs listán kijelölt sorkapocs gyártója jelenik meg, és a tartozékok kiválasztása ebből a gyártói adatbázisból lehetséges.

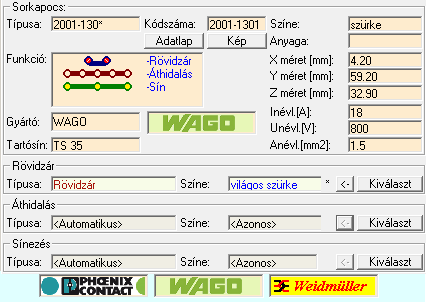

A sorkapocs listán kijelölt sorkapocshoz a beállítások kezdeményezhetők a beállítani kívánt funkció oszlopban tett dupla egérkattintással, vagy a lista alatt az aktív sorkapocshoz tartózó beállító ablakokban történő kezeléssel.

Sorkapocs léc tartószerkezet kialakításhoz tartózó beállítások:

Mind a TS32, és a TS35 tartósín mérethez beállíthatjuk a kívánt anyagminőséget, és a kiválasztott tartósín elemhez jelölhetünk ki végbak elemet is.

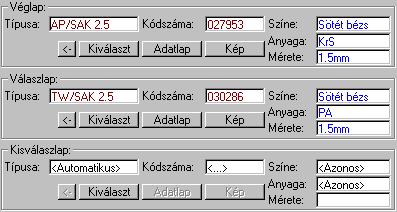

Az egyes elemek kijelölése a gombbal történik. Ha van elem kijelölve valamely csoporthoz, akkor a kijelölés megszüntetése, és visszaállítása automatikus kiválasztásra a gombbal lehetséges. A kijelölt elemhez tartozó költség és egyéb adatok a gomb segítségével tekinthetők meg. A kijelölt elem képe, ha van az adatbázishoz rendelve kép állomány a gomb megnyomásával tekinthető meg.

Ha a gomb előtt egy '*' karakter jelenik meg, azt jelenti, hogy a beállító panelen ebben a kijelölési csoportban változás következett be. Ha egyik csoportban sem jelenik meg '*' karakter jel, akkor ebben a beállítási fázisban nem történt módosítás, és ekkor a Rendben gomb nem lesz érvényes.

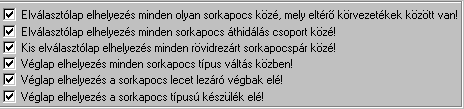

Sorkapocs léc kialakításra vonatkozó beállítások:

A beállítás érvényességi hatóköre:

Ha az itt beállított érvényességi hatókör 'A teljes létesítményre!', vagy a 'Az aktuális mezőre!', akkor ezen beállítások érvényesítésése azon szereléshelyekre is, amelyekre már korábban egyedi beállítások történtek, csak az alábbi megerősítési kérdés után hajtódik végre. Ez természetesen csak akkor, ha a funkcióból a gombbal lépünk ki. És ez is csak akkor, amikor a funkcióból is a gombbal befejezzük a szereléshely sorkapocsléc kialakítását.

válasz esetén a beállítások csak azokra a mezőkre lesznek érvényesek, és szereléshelyekre lesznek érvényesek, amelyekre nem történt egyedi beállítás. A válasz esetén végrehajtódik a művelet valamennyi mező valamennyi szereléshelyére, amelyre egyedi beállítás volt érvényben korábban.

Hasonlóan történik arra az esetre, ha a beállítás módosítása 'Az aktuális mezőre!' történik.

Mindkét esetben, a válasz esetén a módosított beállítások tárolása nem történik meg.


Lásd még:

'Gyártói' sorkapocs léc tervezés


Korlátozások/megjegyzések:
