Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Sorkapocs bekötés beállítása

'ELEKTRO rendszer beállítások' modul

Elérés:

Menü:

E L E K T R O Elektro beállítások...

Nyomógomb:

'Szerelési tervek készítése' modul

Elérés:

Menü:

E L E K T R O SZERELÉS tervezés

Szerelés tervezés

Szerelési tervek generálása... / Terv generálási beállítások...

Szerszámos: Nyomógomb:


A párbeszédpanelen a szerelésterv automatikus előállítás jellemzőit lehet beállítani a gomb feliratoknak megfelelően.

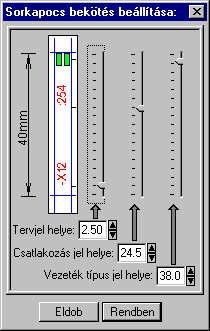

A beállítással a kapcsolatot megvalósító alfanumerikus jelölés részeinek elhelyezésének pozícióját változtathatjuk meg a rendelkezésre álló téglalap alakú kereten belül. Így a tervjel és csatlakozáspont azonosító helyét, valamint a különleges vezeték jelölésének a helyét.

Emlékeztető: Itt csak a jelölések helyét tudjuk megváltoztani!

A tervjel és a csatlakozáspont azonosító felírat tulajdonságait a:

Elektro rendszer beállítások
Adatbázisok grafikai megjelenítése
Keretek, készülék szimbólumok megjelenése

A különleges vezeték jelölésének tulajdonságait a:

Szerelési tervek készítése
Vezeték lista karbantartás
Áramútterv logikai tervezés
Vezeték lista karbantartás funkciókban tudjuk beállítani.

Lásd még:

Szerelésterv generálási jellemzők
