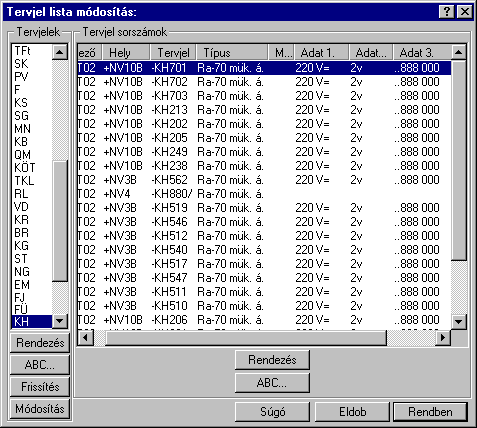

A Tervjelek csoportban a
mezőben található tervjel osztályok listáját látjuk. A tervjel
osztályokkal a következő műveletek hajthatók végre.
|
A gomb megnyomása után a lista rendezése ablakba
jutunk. Itt kijelölhetjük az aktuálisan kijelölt tervjel osztály helyét a
listán. A rendezés végrehajtásához a kívánt listasorra való dupla kattintással,
vagy a  gombbal kell kilépni.
|
|
A tervjel osztályok ABC sorrendbe való rendezését
a gomb megnyomásával végezhetjük el.
|
|
 |
|
A nyomógomb hatására a mező tervjel és
tervjel sorszám listája a nyilvántartott készülékek adataiból újra épül. A
készülék adatok átfésülése után a rendszer elvégzi a tervjel osztályokra, és
minden tervjel sorszám listára az ABC sorrendbe való rendezést is! A funkció
használata akkor indokolt, ha a megjelenő tervjel lista hibás, nincs
összhangban a készülékek adataival.
A frissítés során a rendszer hibajelzést ad abban
az esetben, ha valamely tervjel osztályhoz több készülék tartozik, mint a
megengedett maximális.
Ezeket a készülékeket a rendszer egy új tervjel
osztályba helyezi automatikusan. Az új tervjel osztály neve a korábbi tervjel
osztály név kiegészítve, ha lehetséges egy '?' karakterrel. Ha egy vagy két
karakteres a tervjel, akkor kiegészítés történik, ha három karakteres, (a
tervjel osztályok maximum három karaktert tartalmazhatnak), akkor a tervjel
osztály utolsó karaktere lesz módosítva '?' karakterrel! A készülékek tervjele
nem változik meg!
Ha a kiegészített tervjel osztály is telített
lenne, akkor a hibajelzés szövegéből hiányzik az: '-> ( F?1) - '
kiegészítés! Ebben az esetben a készülék a későbbi feldolgozásokból
hiányozni fog! /Áramút készülék táblázat, készülékek szereléshely listája, és
ennek következtében az elrendezési és szerelési tervekről is!/
A rendszer bizonyos mértékig kezeli a tervjel
osztály túltöltését, de a hiba előfordulása esetén célszerű a
készülék tervjeleket úgy megadni, hogy ez a hiba ne forduljon elő!
|
|
A 'Tervjelosztály módosítása' funkció
segítségével mindazon készülékek tervjelét tudjuk egységesen megváltoztatni,
amelyek a kiválasztott tervjelosztályhoz tartoznak.
A végrehajtás során a
valamennyi érintett készülék tervjele megváltozik, úgy hogy az újonnan megadott
tervjelosztályhoz hozzáillesztésre kerül a készülék saját egyedi
tervjelsorszáma.
Természetesen nem adható meg olyan
tervjelosztály, amely már létezik a tervjellistán. Ha mégis, akkor a fenti
hibajelzés látható, és a módosítás így nem hajtható végre!
Lásd:
Új tervjel - sorszám megadása billentyűzetről
|
A Tervjel sorszámok csoportban a
kiválasztott tervjelhez tartozó készülékek listáját látjuk. Itt a
következő műveletek hajthatók végre.
|
A gomb megnyomása után a lista rendezése ablakba
jutunk. Itt kijelölhetjük az aktuálisan kijelölt tervjel osztály helyét a
listán. A rendezés végrehajtásához a kívánt listasorra való dupla kattintással,
vagy a gombbal kell kilépni.
|
|
A 'Rendezés' végrehajtható a
lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti
mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a
kiválasztott lista sort ebbe a sorba helyezi át a rendszer.
|
|
|
A tervjel sorszámok ABC sorrendbe való rendezését
a gomb megnyomásával végezhetjük el.
|
A listán új tervjel osztályt jelölünk ki, és a
korábban kijelölt tervjel sorszám listában változás van, akkor a rendszer
rákérdez, hogy a változásokat mentse-e? Kivéve, ha a lista ablakból a
gombbal lépnünk ki.
|
|
Válasz esetén a rendszer elmenti a tervjel
sorszám lista változását. Beállításra kerül a kijelölt tervjel osztály.
|
|
|
A rendszer nem menti a tervjel sorszám lista
változását. Beállításra kerül a kijelölt tervjel osztály.
|
|
|
A rendszer nem menti a tervjel sorszám lista
változását. Marad a korábban kijelölt tervjel osztály. Megmaradnak a nem
rögzített módosulások a tervjel sorszám listában.
|
A készülékek újra rendezése és sorszámozása
|
Az alábbi funkciókkal a terv készülékeit újra rendezhetjük és sorszámozhatjuk az akábbi funkciókkal.
Az újra sorszámozás alapja, a készülékeknek a tevlapokon elfoglalt pozíciójuk szerinti rendezezés.
Ezt a funkciót használva valamennyi tervjelosztályon végrehajtódik a rendezés és újra sorszámozás.
Azaz a terv valamennyi készülékén, kivétel nélkül.
Ezt a lehetőséget akkor használhatjuk, ha a rendezést és újra sorszámozást csak
a kijelölt tervjelosztályra akarjuk végrehajtani.
Ekkor az alábbi panel kiegészítésre kerül a tervjelosztály tervjelsorszámainak a teljes listájával együtt.
Az újra rendezés és sorszámozás végrehajtásához az alábbi beállítássokkal szabályozhatjuk a
végleges sorrendet és a készülék tervjelek kialakításának szabályait:
|
|
A készülékeknek a tervlapon belüli sorszámozásának iránya:
Meg tudjuk határozni azt, hogy az azonos tervjelosztályba tartozó készülékek, amelyek azonos tervlapon
helyezkednek el, milyen olvasási irányban legyenek növekvően számozva.
|
Balról jobbra
|
|
A tervlapok pásztázása a raszter sorokon balról jobbra történik, és a sor végére érve a következő lefelé
következő raszter soron folytatódik az ábrának megfelelően. Az előbb elhelyezkedő készülék kapja majd a kisebb sorszámot.
|
|
|
Fentről lefelé
|
|
A tervlapok pásztázása a raszter sorokon fentről lefelé történik, és a sor aljára érve a következő jobbra
következő raszter soron folytatódik az ábrának megfelelően. Az előbb megtalált készülék kapja majd a kisebb sorszámot.
|
A szereléshelyek figyelembe vétele a sorszámozás folyamán:
Az azonos tervjelosztályba tartozó készülékek sorszámának kiosztása változhat a szerint, hogy a készülékek azonos,
vagy eltérő szereléshelyen vannakak-e?
|
A tervjelek szereléshelyenként ismétlődnek
|
|
A kapcsoló bekapcsolt állapota esetén az eltérő szereléshelyen elhelyezkedő készülékek
számozása minden szereléshely esetében újra indul az 1 sorszámtól. A terjelosztály listán belül a készülékek felsorolása a
a készülékekhez tartozó szereléshely szerinti szereléshely listán elfoglalt sorrendje szerint lesz megállapítva.
Lásd:  Szereléshely lista
karbantartása...  .
|
A több készülékrészből álló részek pozíciójának figyelembevétele:
A tervben megadott készülékek általában több építő részből állnak. És ezek egymástól távol eső
tervlapkon lehetnek elhelyezve. Az alábbi részben ennek kezelését állítjuk be.
|
|
A sorrendet a készülék első szimbólum pozíciója határozza meg
|
|
A kapcsoló bekapcsolt állapota esetén a szimbólum felépítéssel is rendelkező készülék
esetében a készülék első szimbólumának az elhelyezési pozíciója van kitüntetve. Ha ez az első szimbólum elhelyezett
és a kapcsoló bekapcsolt, akkor ennek az első szimbólumnak a pozíciója fogja meghatározni a készülék sorszámozását a
többi készülékhez képest.
Ha nincs beállítva ez az opció, vagy a készülék első szimbóluma nincs elhelyezve, vagy a
készülék doboz felépítésű akkor a készülék sorszámozását annak a készülékrésznek a pozíciója fogja meghatározni, amely a tervben
a pásztázási szabályok szerint előbb található meg.
|
A lapszám beépítése a tervjelsorszámba:
Speciális igény esetén a készülék tervjelében a sorszámozás során automatikusan
megjeleníthetjük a készülék tervlapon való elhelyezését. Ekkor annak a lapnak a száma kerül megjelenítésre, amely a készülék sorszámozását
is meghatározza.
|
|
Van Prefix
|
Ha a Van Prefix kapcsoló bekapcsolt,
akkor a mögötte lévő szerkesztő ablak érvényes és megadhatunk egy rövid, max 3 karakteres sorozatot,
amely a készülék teljes tervjelébe beépül.
Ha a A tervjelsorszámba a lapszám is beépítésre kerül kapcsoló bekapcsolt, akkor a készülék elhelyezését
meghatározó lapszám szöveget előzi meg.
Ha ez nincs bekapcsolva, akkor közvetlenül a készülék tervjelosztály szöveg és a készülék tervjelsorszámát meghatározó
szöveg között helyezkedik el.
|
|
|
Van Sufix
|
Ha a Van Sufix kapcsoló bekapcsolt,
akkor a mögötte lévő szerkesztő ablak érvényes és megadhatunk egy rövid, max 3 karakteres sorozatot,
amely a készülék teljes tervjelébe beépül.
Ha a A tervjelsorszámba a lapszám is beépítésre kerül kapcsoló bekapcsolt, akkor a készülék elhelyezését
meghatározó lapszám szöveget követi.
Ha ez nincs bekapcsolva, akkor ez a megadott karaktersor zárja a készülék teljes tervjelét.
|
|
|
A tervjelsorszámba a lapszám is beépítésre kerül
|
|
A kapcsoló bekapcsolt állapota esetén a készülék tervjelébe beszerkesztésre kerül az elhelyezését
meghatározó lapszám. Az, hogy ez a lapszám hová kerül hozzáillesztésre a teljes tervjelbe, azt további kapcsolókkal szabályozhatjuk.
Ha ezt a teljes tervjelben meg akarjuk különböztetni, jelölni akarjuk, akkor használjuk az előtag
'Prefix', és vagy utótag 'Sufix' karakterek beillesztését.
|
|
|
A tervjelosztály után elhelyezve
|
|
|
Csak akkor érvényes, ha a A tervjelsorszámba a
lapszám is beépítésre kerül kapcsoló bekapcsolt.
Ebben az állásban a teljes tervjelbe a készülék elhelyezését meghatározó lapszám közvetlenül a tervjelosztály után kerül beszerkesztésre.
Ha a Van Prefix, vagy
Van Sufix és az bekapcsolt, akkor azok a készülék elhelyezését meghatározó lapszám
szöveget fogják közre.
|
|
A teljes tervjel után elhelyezve
|
A teljes tervjel minta:
A beállítások szerint mutatja az SR tervjelosztályú, és 12 tervjel sorszámú
készülék tervjelét, amely a 24. lapon van elhelyezve.
Fontos tudni!
A végrehajtás során azon készülékek tervjele, amely a beállítások és a tervben elfoglalt pozíciója
szerint megváltozik, az a tervben minden elhelyezési poícióján módosulni fog. És ez a változtatás a végrehajtás után már nem vonható vissza!
Így véglegesen elvesznek azok az egyedi karakterláncot tartalmazó tervjelsorszám szövegek is, amelyek a
készülékekhez egyedileg adtunk meg. Mint például: KS12abc
Ezért van a ellőzetes beállítások között ez a kapcsoló, amely a bekapcsolt állapotban a végrehajtás közbeni
megerősítő panelen is kikapcsolható.
|
|

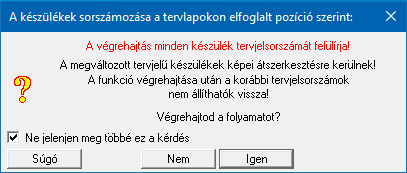

Megerősítés van
|
|
A kapcsoló bekapcsolt állapota esetén a végrehajtás elindításakor még ez a végrehajtást megerősítő
panel is megjelenik.
|
|
|
Válasz esetén visszatérünk a beállítási panelre.
|
|
|
Válasz esetén a rendszer elindítja a készülékek újra sorszámozási folyamatot,
a beállítások szerint a tervjelosztályok készülékei újra sorszámozásra kerülnek, és a
megváltozott tervjeleknek megfelelően a készülékek képei is átszerkeztésre kerülnek. A folyamat végén a
'Végrehajtás:' részben láthatjuk, hogy a mennyi készülék érintett, és ezek közül mennyinek a tervjele változott meg.
|
|
|
|
