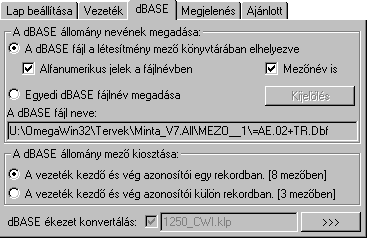

A dBASE állomány nevének megadása
csoport
|
A beállítási csoportban a dBASE formátumú
vezetéklista fájl elérési útvonalát és nevét adhatjuk meg.
|
A dBASE fájl a létesítmény mező
könyvtárában elhelyezve
|
|
Ezzel az opcióval a szereléshely vezeték listája
automatikusan a létesítmény mező adatok között kerül elhelyezve a
szereléshely és a hozzá tartozó mező azonosítóból kialakított nevű
fájlban. Előnye, hogy nem kell külön gondoskodni a szereléshely váltásával
a fájl nevének megadásával. Hátránya, hogy a mező és szereléshely
azonosítók nem tartalmazhatnak olyan karaktert, amely nem szerepelhet
fájlnévben. (*, / ....)
|
Alfanumerikus jelek a fájlnévben
|
|
A kapcsoló bekapcsolt állapotában a mező
azonosító, ( = ) és a szereléshely azonosító karakter benne van a fájlnévben.
Kikapcsolt állapotban a mező és szereléshely azonosítót aláhúzás .( _ )
karakter választja el a fájlnévben.
|
|
|
Mezőnév is
|
|
A kapcsoló bekapcsolt állapotában a
mezőazonosító szerepel a fájlnévben.
|
|
|
|
Egyedi dBASE fájlnév megadása
|
|
Ezzel az opcióval a szereléshely vezeték listáját
a  gomb mögötti tallózóban
megadott fájlban készíti a rendszer.
|
|
A dBASE állomány mező kiosztása
csoport
|
A beállítási csoportban a vezeték lista dBASE
mező formátumát állíthatjuk be.
|
|
A vezeték kezdő és vég azonosítói egy
rekordban, [8 mezőben]
|
|
Ezzel az opcióval a szereléshely vezeték listája
a dBASE fájlban vezetékenként egy rekordba kerül. A dBASE lista formátuma:
|
Verzió szám: |
0x03 |
|
Fájl típus: |
dBASE III |
|
Header size: |
265 bytes |
|
Record size: |
122 bytes |
|
Mezők száma: |
8 |
|
Rekordok száma: |
automatikus |
|
Fájl lezárás: |
CTRL Z |
|
Mezőnév |
Formátum |
Hossz |
Tartalma |
|
FROM_SIGN |
Character |
18 |
Indulás berendezés azonosító |
|
FROM_POINT |
Character |
8 |
Indulás csatalakozás pont azonosító |
|
TO_FIELD |
Character |
18 |
Érkezés mező azonosító |
|
TO_PLACE |
Character |
18 |
Érkezés hely azonosíót |
|
TO_SIGN |
Character |
18 |
Érkezés Berendezés azonosító |
|
TO_POINT |
Character |
8 |
Érkezés csatalakozás pont azonosító |
|
WIRES |
Character |
33 |
Vezeték típus neve |
|
UJJEL |
Character |
2 |
Vezeték újjel [Új/Felhasznált/Meglévő/Bontandó]
'U' = Új
'N' = Felhasznált
'M' = Meglévő
'B' = Bontandó
'C
' = Cserélendő |
|
|
|
A vezeték kezdő és vég azonosítói
külön rekordban, [3 mezőben]:
|
|
Ezzel az opcióval a szereléshely vezeték listája
a dBASE fájlban vezeték végenként egy rekordba kerül, azaz vezetékenként két
rekord készül. Vezeték vég berendezés azonosító a teljes azonosítót tartalmazza
az alfanumerikus jelölési szabályok szerint. A dBASE lista formátuma:
|
Verzió szám: |
0x03 |
|
Fájl típus: |
dBASE III |
|
Header size: |
120 bytes |
|
Record size: |
100 bytes |
|
Mezők száma: |
3 |
|
Rekordok száma: |
automatikus |
|
Fájl lezárás: |
CTRL Z |
|
Mezőnév |
Formátum |
Hossz |
Tartalma |
|
FROM_SIGN |
Character |
64 |
Vezeték vég berendezés azonosító |
|
WIRES |
Character |
33 |
Vezeték típus neve |
|
UJJEL |
Character |
2 |
Vezeték újjel [Új/Felhasznált/Meglévő/Bontandó]
'U' = Új
'N' = Felhasznált
'M' = Meglévő
'B' = Bontandó
'C
' = Cserélendő |
|
|
dBASE ékezet konvertálás:
|
A dBASE formátumú listák készítésekor
lehetőség van a dBASE állományba kerülő szövegek konvertálására. A
beállítás és a beállítás megváltoztatása az alábbi ablakban lehetséges:
|
|
|
|
