Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Sorkapocs léc kialakítása

'Elrendezési (diszpozíciós) tervek készítése' modul

Elérés:

 Menü:

E L E K T R O ELRENDEZÉS tervezés

Elrendezés tervezés

Sorkapocs léc tervezés...

Szerszámos: Nyomógomb:

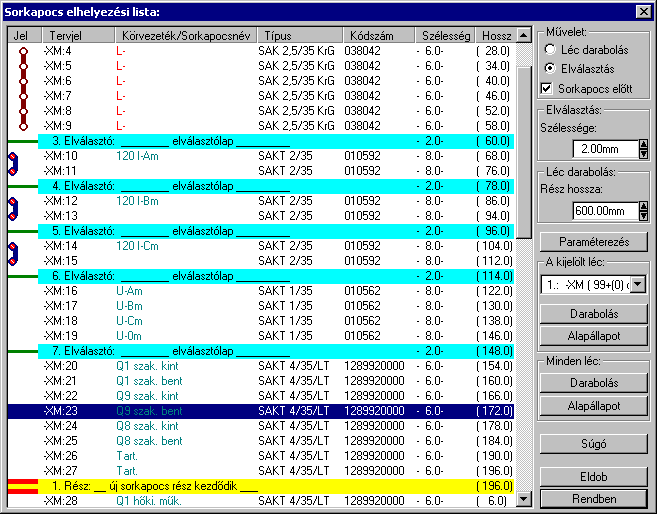

A 'Sorkapocs elhelyezési lista:' ablakban a sorkapcsok típusadatai mellett láthatók a lécen elhelyezett tartozékok (csúszka, sín és lamella), valamint a sorkapcsok szélessége és zárójelben a kapocsléc hossza az adott sorkapocsig.

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

A funkcióban új elválasztó lapokat, sorkapocs részekre bontási helyet adhatunk meg, vagy szükség esetén törölhetünk.

A Léc darabolás és az Elválasztás mindig a 'A kijelölt léc:' csoportban meghatározott, és a fejlécben megjelenített sorkapocs lécre hajtjuk végre! Az a művelet hajtódik végre, a sorkapocs lista kívánt adatsorára az egérrel duplán kattintva, amelyik a 'Művelet' csoportban ki van jelölve!

Az automatikus léc darabolást és a léc adatainak alaphelyzetbe állítását elvégezhetjük a szereléshely minden sorkapocs lécére, ha a , vagy funkciókat 'Minden léc:' csoportból indítjuk!

A léc kialakításhoz az elválasztó lapok elhelyezését a funkcióban ejthetjük meg.

Tartalom:

Sorkapocs léc vágása
Elválasztó lap elhelyezése a sorkapocs lécen
Sorkapocs léc megadott hosszra történő automatikus vágása
Sorkapocs lista frissítése sorkapocs léc elhelyezéshez
Sorkapocs léc kialakítás beállítása

Korlátozások/megjegyzések:

Ha a sorkapocs adatbázisban a sorkapcsok térbeli mérete nincs megadva, akkor a léc méret kialakítása helytelen lesz! Erre a rendszer feltűnő kiemeléssel hívja fel a figyelmet!
