Elrendezési (diszpozíciós) tervek készítése

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Készülék táblázat elhelyezése

'Elrendezési (diszpozíciós) tervek készítése' modul

Elérés:

Menü:

E L E K T R O ELRENDEZÉS tervezés

Elrendezés tervezés

Készülék táblázat elhelyezése...

Szerszámos:

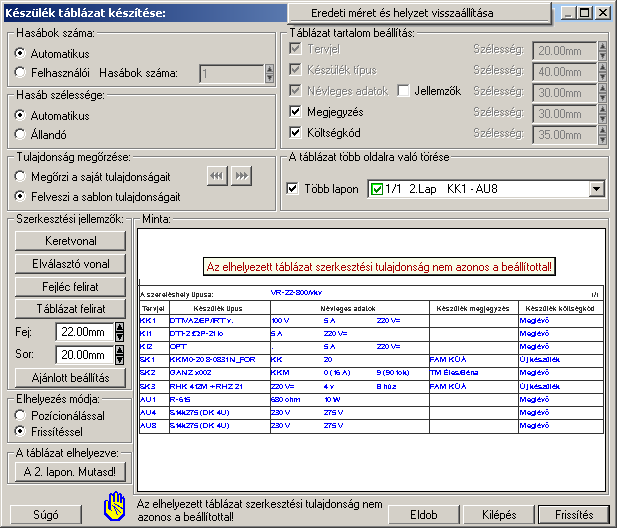

Az elrendezési terv tetszőleges lapján elhelyezhető készülék táblázat a szereléshely típusát, a szerelési helyen elhelyezett készülékek, valamint a felvett egyedi készülékek tervjelét, típusát és névleges adatait tartalmazza.

Ha a Készülék szereléshely kigyűjtése nincs elvégezve, akkor a funkció végrehajtása figyelmeztető hibajelzést ad és nem hajtható végre!

'Hasábok száma:'

	A csoportban a készítendő táblázat hasábjainak számát állítjuk be.

Automatikus

	Ennek a beállításnak az esetén a rendszer a tervlap méretének megfelelően megválasztja az optimális hasábszámot.

Felhasználói

	Ennek a beállításnak az esetén a hasábok száma a felhasználói beállítás szerinti lesz. A hasábok számát 1 és 3 között lehet megadni.

'Hasáb szélessége:'

	A csoportban a készítendő táblázat hasáb szélességét állítjuk be.

Automatikus

	Ennek a beállításnak az esetén a rendszer a hasábban lévő feliratok hosszától függően számítja ki a hasáb szélességét.

Állandó

	Ennek a beállításnak az esetén a hasábok szélessége a felhasználói beállítás szerinti lesz.

'Tulajdonság megőrzése:'

	A csoportban a készítendő táblázat tulajdonságainak megőrzését állítjuk be.

Megőrzi a saját tulajdonságait

Ebben az esetben tárolódik a szerkesztés során beállított összes megjelenítési tulajdonság. Lehetőség van a táblázat tulajdonságait a beállítás sablonba másolni a gombbal. Ekkor más táblázatok megjelenítését azonossá tehetjük a most szerkesztettel.

Ha a sablon tulajdonságaival módosítani akarjuk a szerkesztendő táblázat megjelenését, akkor azt a gombbal tehetjük meg! Ha nem ez az opció van kijelölve, akkor a fenti gombok érvénytelenek.

Felveszi a sablon tulajdonságait

	Ebben az esetben a táblázat megjelenése mindig az aktuális sablon megjelenésével lesz azonos. A táblázat frissítése esetén a megjelenés mindig az aktuális sablon megjelenésének megfelelően módosul.

'Táblázat tartalom beállítás:'

A csoportban kiegészíthetjük a táblázat tartalmát a készülékekhez megadott készülék megjegyzés és a költségkód adatokkal.

Továbbá ebben a csoportban adhatjuk meg az egyes hasábok szélességét abban az esetben ha a
Hasáb szélessége Állandó

Jellemzők

	Bekapcsolt állapotában a készülék jellemzők is megjelennek a táblázatban a névleges adatokkal együtt.

Megjegyzés

	Bekapcsolt állapotában a készülék elnevezés is megjelenik a táblázatban.

Költségkód

	Bekapcsolt állapotában a készülék költségkód is megjelenik a táblázatban.

'A táblázat több lapra való tördelése:'

Több lapon

A kapcsoló bekapcsolása esetén azokat a táblázatokat, amelyek nem férnek egy tervlapon, a rendszer a táblázatot több részre tördeli, amelyet különböző lapokon helyezhetünk el.

Ilyen esetekben a táblázat elhelyezése során a Beállítások... Képernyő munkaterület beállítása Képernyő munkaterület kialakítása 'Művelet azonosító/pont igazítási mód üzenetsor van' sávban a rendszer jelzi, hogy melyik táblázatrész kerül elhelyezésre. A rendszer nem vizsgálja, hogy a táblázatrészek sorrendben mely lapokra kerülnek elhelyezésre.

A(z) <2.> 'SR1 - KI23' táblázat pozícionálása: [ESC=Kilépés!]

'Szerkesztési jellemzők:'

	A csoportban a készítendő táblázat vonalainak és feliratainak jellemzőt adjuk meg. Itt állítjuk be a sor magasságokat is.

Keretvonal

	A készülék táblázatot határoló vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)

Elválasztó vonal

	A készülék táblázat hasábjait és sorait elválasztó vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)

Fejléc felirat

	A készülék táblázat fejlécében megjelenő felirat tulajdonságait állíthatjuk be. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Táblázat felirat

	Ezzel a felirat jelleggel jelennek a készülék táblázat adatainak feliratai. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Fej:

	A készülék táblázat fejléc sor magassága a rajzlapon [mm]-ben.

Sor:

A készülék táblázat adat sor magassága a rajzlapon [mm]-ben.

Ajánlott beállítás:

	Az ajánlott beállítások gombra kattintva a táblázat tulajdonságai felveszik az alap beállításokat.

'Elhelyezés módja:'

	A csoportban a készítendő táblázat elhelyezés módját állítjuk be.

Pozícionálással

Ha még nem történt táblázat elhelyezés korábban a tervlapokon, akkor csak ez a rádió gomb érvényes, és a tervező által kiválasztott pozícióba kerül elhelyezésre a táblázat. Amennyiben már történt korábban táblázat elhelyezés valamelyik tervlapon, a rendszer autómatikusan törli valamennyit, és az új táblázat pozíciójának kiválasztása a tervező feladata. Ebben az esetben ez a gomb látható.

Frissítéssel

Ha még nem történt táblázat elhelyezés korábban a tervlapokon, akkor ez a rádió gomb érvénytelen. Amennyiben már történt korábban táblázat elhelyezés valamelyik tervlapon, és elhelyzés esetén ez a rádió gomb van kiválasztva, akkor a régi táblázatok törlésre kerülnek és a pozíciójukba autómatikusan felszerkesztődik az új táblázat. Ebben az esetben nincs szükség pozícionálásra az elhelyezésnél. Ebben az esetben ez a gomb látható.

'A táblázat elhelyezve:'

	A csoportban a már elhelyezett táblázat lapjára lehet ugrani a gomb megnyomásával.

Ezen a lapon

	A gomb érvénytelen ha a táblázat még nem került elhelyezésre. Ellenkező esetben mutatja a táblázat melyik lapon van elhelyezve. Megnyomásakor a táblázat lapjára ugrik a rendszer.

'Állapot visszajelző információs sáv:'

	A csoportban a táblázat elhelyezésével kapcsolatos információkról kapunk tájékoztatást. Egy ikonból és egy szöveges leírásból áll, a szöveges leírás megjelenik a szöveges rajzon mozdulatlan hagyott kurzor mellett is.

Az elhelyezett táblázat mindenben megegyezik a terv tartalommal és a szerkesztési tulajdonságokkal.

A táblázat még nincs elhelyezve a terven!

Az elhelyezett táblázat szerkesztési tulajdonság nem azonos a beállítottal!

Az elhelyezett táblázat tartalom nem azonos a terv tartalommal!

Az elhelyezett táblázat tartalom és szerkesztési tulajdonság nem azonos a terv tartalommal és tulajdonságokkal!

Az aktuális beállításnak megfelelő készülék táblázat megjelenése a minta rajzban mindig látható.

		A gomb megnyomására megjelenik ez a súgó.
		A gomb megnyomásával a rendszer kilép a funkció táblázat készítéséből táblázat elhelyezés nélkül, és az ezközölt változások érvényüket vesztik.
		A gomb megnyomásával a rendszer kilép a funkció táblázat készítéséből táblázat elhelyezés nélkül, és az ezközölt változások elmentésre kerülnek.
		A gomb megnyomásával a rendszer elkészíti a funkció táblázatot, majd azt úsztatva elhelyezhetjük a rajzon (Ha a 'Pozícionálással' rádió gomb van kijelölve). Amennyiben a táblázat elhelyezésekor más rajzi elemek takarásba kerülnek, a rendszer az alábbi hibaüzenetet adja: Abban az esetben, ha a teljes táblázat, vagy csak annak egy része a rajzi területet meghatározó pecsét területén kívül esik, a rendszer az alábbi hibaüzenetet adja:
		A gomb megnyomásával a rendszer frissíti a funkció táblázatot (Ha 'Frissítéssel' rádió gomb van kijelölve). Amennyiben a táblázat frissítésekor más rajzi elemek takarásba kerülnek, a rendszer az alábbi hibaüzenetet adja: Abban az esetben, ha a teljes táblázat, vagy csak annak egy része a rajzi területet meghatározó pecsét területén kívül esik, a rendszer az alábbi hibaüzenetet adja:

	Korlátozások/megjegyzések:
		A funkció nem hajtható végre, míg a Készülék szereléshely kigyűjtése nincs elvégezve!
		A dialógus ablak átméretezhető. Az átméretezett értékeket a rendszer megőrzi!
		A címsorban az egér jobb oldali gombjának lenyomásával a felugró menüben a 'Eredeti méret és helyzet visszaállítása' menüpont választásával a dialógus ablak eredeti helyzete és mérete visszaállítható.
