OmegaCAD Grafikus Alaprendszer

Felhasználói kézikönyve

Szimbólum elem szerkesztése

Elérés:

Menü:

Szerkeszt

Szimbólum elem . . .

Szerszámos:

Billentyűzet:

[o]

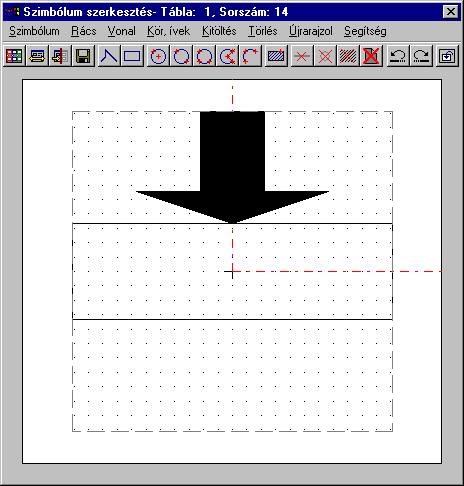

Az OmegaCAD rendszerben az alap grafikus szimbólumok egyszerű rajzjelek egységesített megjelenítésére alkalmas alapelemek. A rendszer a szimbólumokat 6 lehetséges szimbólum táblában és azon belül 36 egyedi elemben kezeli. A szimbólumok csak vonalláncot, kört/ívet és szolid (kifestett) kitöltést tartalmazhatnak.

Szimból kiválasztás Szimból bemásolása Szimból hozzáfűz Mentés Kilépés Vonallánc Téglalap Közép+pont Két pontból Három pontból Közép+pont+végpont Ív három pontból Vonalból kitöltés Delete line Delete circ/arc Delete fill Delete all! Undo Redo Redraw

A szimbólum elemek elhelyezésük folyamán kapják meg egyedi megjelenítési attribútumaikat. Ezek a megjelenési méret (a két főirányban eltérő torzítás lehetséges), valamint a vonaljellemző.

A rendszer a szimbólumtáblát az 'x:\V10.x..\OmegaWin32\OwSymbl.dat' állományban tárolja és minden rajz megjelenésekor ezt használja. Az egyedileg szerkesztett szimbólum állományt a rajzokkal tárolni, és más munkahelyen való alkalmazás esetén telepíteni kell!

A szimbólum szerkesztés során csak korlátozott műveletek hajthatók végre. Ezért a kurzor csak korlátozott területen, a szimból szerkesztő modul ablaka fólött mozgatható!

A szimbólum szerkesztés során az alábbi műveleteket végezhetjük el.


Tartalom:

Szimbólum

Kiválaszt
Bemásol
Hozzáfűz
Mentés
Kilépés

Rács


Vonal

Vonallánc [v]
Téglalap [q]

Kör, ívek

Közép+pont [k]
Két pontból [d]
Három pontból [h]
Közép+pont+végpont [p]
Ív három pontból [i]

Kitöltés

Húr kitöltés

Szelet kitöltés
Vonalból kitöltés [f]

Törlés

Vonal lánc törlés [Alt+V]
Kör/ív törlés [Alt+C]
Kitöltés törlés [Alt+F]
Minden! [Alt+W]

Visszavonás [Ctrl+Z, F11]
Újra érvényesít [Ctrl+Y, F12]

Újrarajzol


Az elem kijelölés és műveletei

Elem kijelölés
Műveletek a kijelölt elemekkel

Segítség

Magyarázatok
Az OmegaCAD...


A funkció billentyűkkel és egérrel vezérelt egyéb ablakozási műveletek a szimbólum szerkesztő modulban is elérhetők!

Lásd még:


Nagyítás [F6] Pont bevitel közben is!
Kicsinyítés [F7] Pont bevitel közben is!
Újrarajzol [F8] Pont bevitel közben is!

-Ablakozás lebegő menü és elem kijelölés használatával


Korlátozások/megjegyzések:

A rendszer a szimbólumtáblát az 'x:\V10.x..\OmegaWin32\OwSymbl.dat' állományban tárolja és minden rajz megjelenésekor ezt használja.

A rendszer a szimbólumokat 6 szimbólum táblában és azon belül 36 egyedi, sorszámmal azonosított elemben kezeli.

A szimbólumok csak vonalláncot, kört/ívet és szolid (kifestett) kitöltést tartalmazhatnak.

A szimbólumok elemeinek pont koordinátái 'normalizáltak'. A koordináta értékei csak -100, és +100 közötti egész szám lehet! Tényleges értékét a rajzon való elhelyezésnél adjuk meg.

A szimbólumok szerkesztése során az alap grafikus szolgáltatások azonosan működnek, de funkcióik korlátozottak.
